Messumformer Eingang 0-300V AC, Ausgang 0-10V DC, Umsetzung von Wechselspannung auf Gleichspannung. Galvanische Trennung zwischen Ein- und Ausgang. DIN-Schienen-Montage (Verteilereinbau).
Mit dem Messumformer MOD-U können Wechselspannungen bis 300V AC in eine Gleichspannung bis 10V DC umgewandelt werden. Die Ausgangsspannung von 0 bis 10V DC kann auf einen Analogeingang einer Steuerung (SPS) oder einem Schwellwertschalter aufgeschaltet werden. Es können Veränderungen der Eingangsspannung ausgewertet und visualisiert werden. Die Eingangsspannung wird mit hoher Genauigkeit auf die Ausgangsspannung abgebildet
Galvanische Trennung: Es besteht eine sichere galvanische Trennung zwischen Ein- und Ausgang. Dadurch werden die am Ausgang angeschlossenen Geräte vor Überspannungen geschützt und sicher vom Eingangsstromkreis getrennt. Es wird keine zusätzliche Versorgungsspannung benötigt, was einen geringen Installationsaufwand sowie den Wegfall von Netzeinflüssen bedingt.

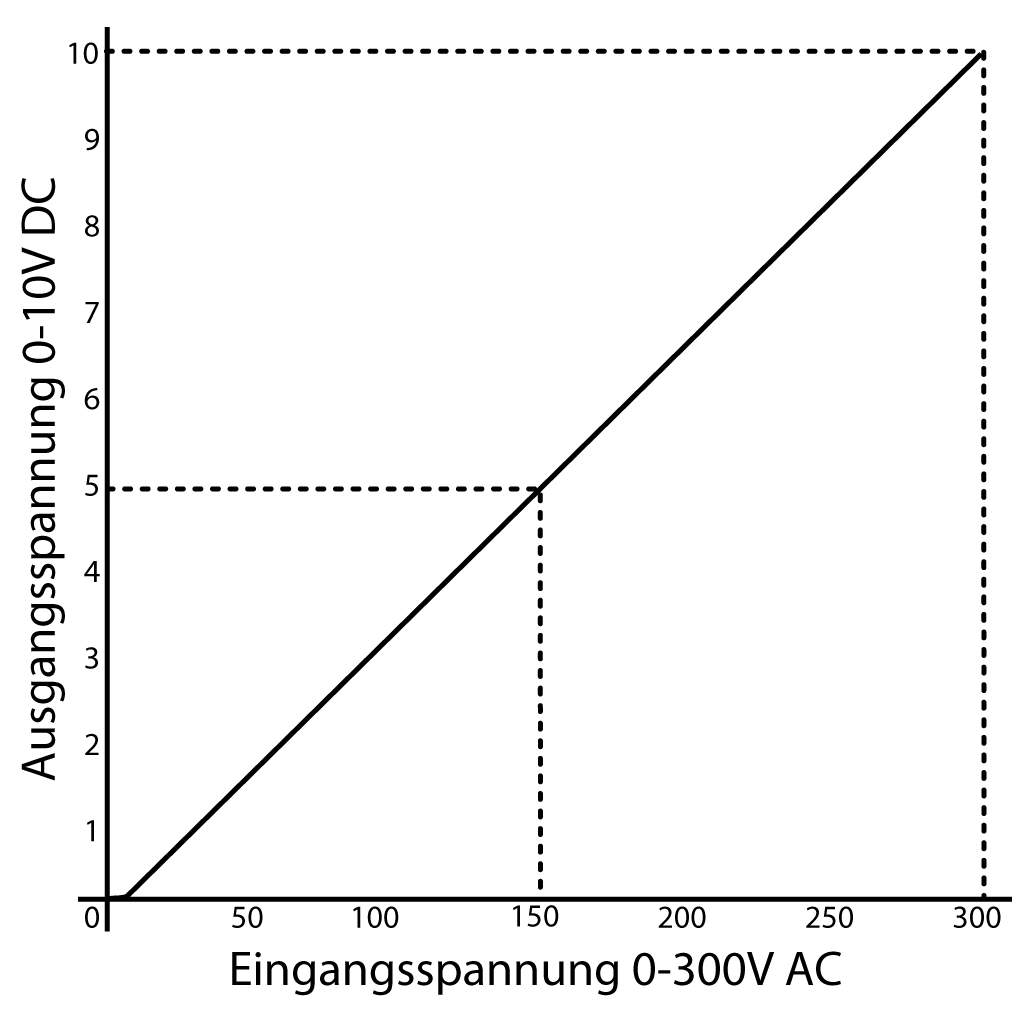

Funktion: Der Spannungsbereich 0 bis 300V AC wird proportional auf einen Spannungsbereich von 0 bis 10V DC abgebildet. Für eine zuverlässige Funktion sollte am Eingang mindestens eine Spannung von 30V AC (10% der Nennspannung von 300V AC) anliegen.
Anschluss: Es wird keine zusätzliche bzw. externe Versorgungsspannung benötigt. Es werden lediglich L und N der zu messenden Spannung an die Eingangsklemmen angeschlossen.
Montage: Der Messumformer wird einfach in eine Elektroverteilung oder einen Schaltschrank installiert. Aufgrund seiner Abmessungen kann der MOD-U auch in einen Kleinverteiler mit Abdeckung installiert werden. Es ist keine zusätzlich Versorgungsspannung notwendig.
Technische Daten:
- Nennspannung: 300V AC, 50-60Hz
- Nennspannung minimal: 10% der Nennspannung
- Nennspannung maximal: 120% der Nennspannung
- Eingangsspannung: 0 ... 300V AC (Wechselspannung)
- Leistungsaufnahme (Eigenverbrauch): max. 3VA
- Ausgangsspannung: 0 ... 10V DC (Gleichspannung)
- Ausgangsleistung: 0,1VA
- Kurzschlussdauer: unbegrenzt
- Genauigkeit: 0,5%
- Betriebstemperatur: -10°C bis +40°C
- Schutzart: IP50
- Montage: DIN-Schienen-Montage (Verteilereinbau)
- Maße H/B/T: 90 x 27 x 65mm
- Normen: CE, EN61000-6-1/-6-3, EN61010-1
