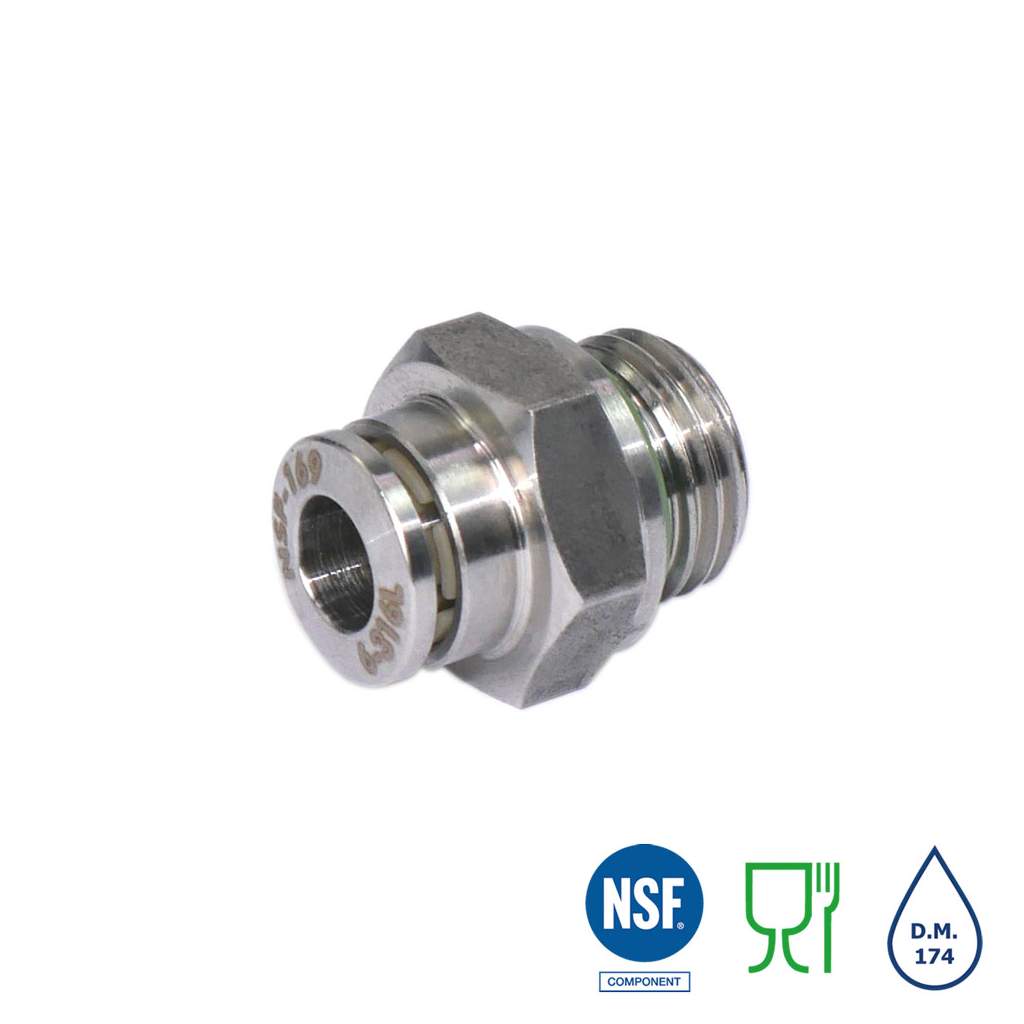

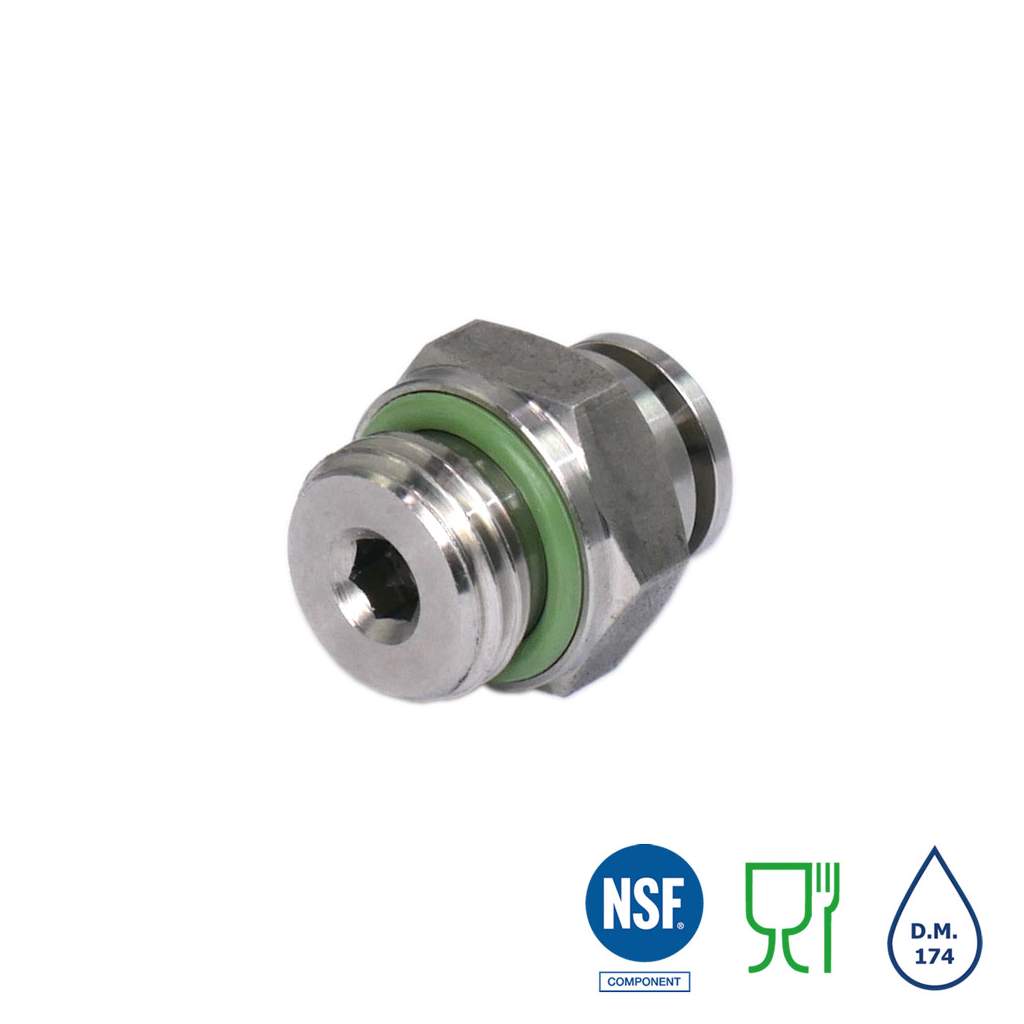

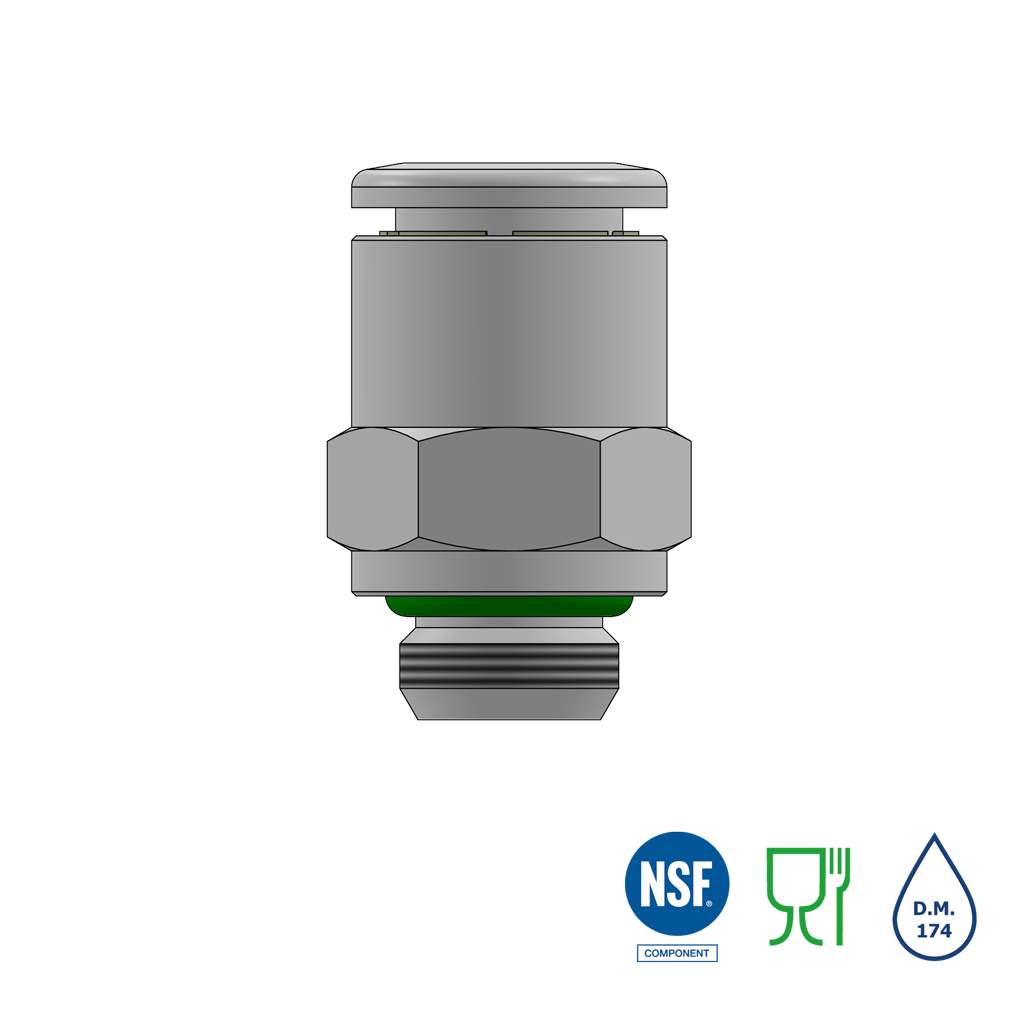

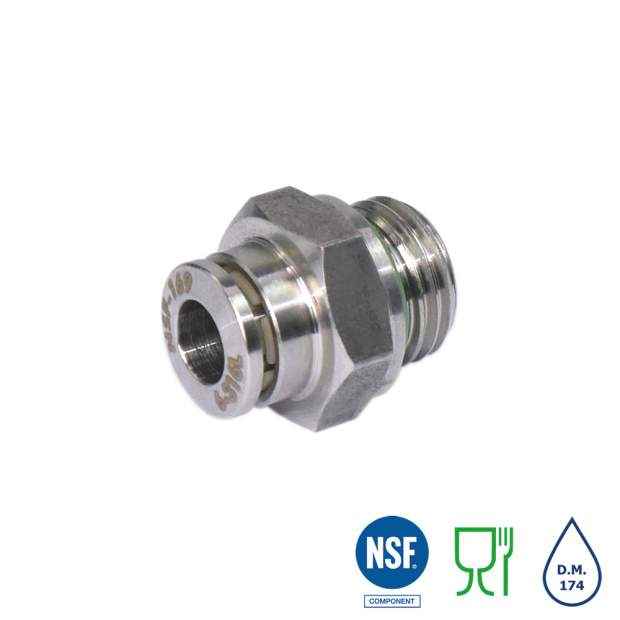

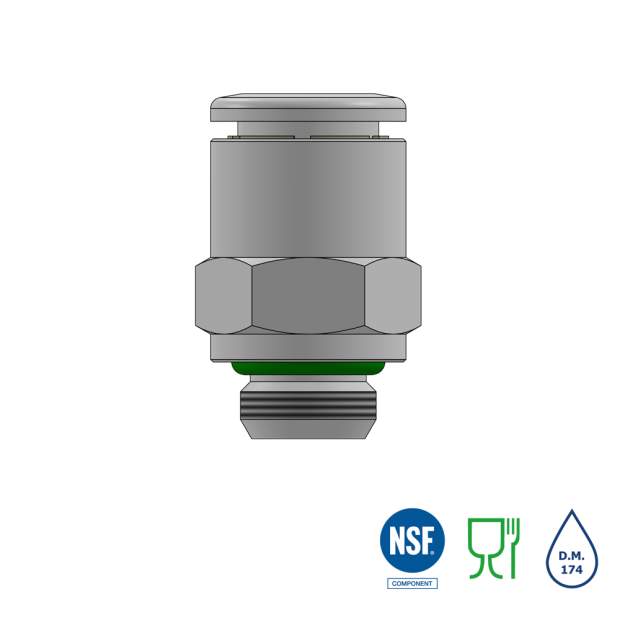

XVRC-G Einschraubverbinder Edelstahl AISI316L BSPP-Parallelgewinde Steckverbindung 4-12mm

  • Metrische Steckverbindung von 4mm bis 12mm
  • BSPP-Paralellgewinde mit Dichtung M5x0,8, G1/8, G1/4, G3/8 oder G1/2 Zoll
  • Gehäuse und Halteelement aus Edelstahl AISI 316L
  • O-Ring-Dichtung und Innendichtung aus FKM (silikonfrei)
  • Maximaler Druck 20Bar bzw. -750mmHg (-0,95Bar)
  • Temperaturbereich -20 bis +150°C
  • Für Wasser, Getränke, Lebensmittel, Vakuum, Druckluft
  • Hergestellt in der EU, NSF/ANSI 169, EC1935/2004, FDA
8,41 €

Inkl. gesetzlicher Ust. zzgl. Versand



  • Steckverbindung
  • Außengewinde

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Die Steckverbinder aus Edelstahl haben ein optimiertes Design und kompakte Abmessungen. Sie werden für Anwendungen in aggressiven Umgebungen und anspruchsvollen Bedingungen eingesetzt. Sie sind für dauerhaften Kontakt mit Trinkwasser, Getränken und Lebensmitteln zugelassen. Auf Anfrage sind weitere Ausführungen und Spezialvarianten lieferbar. Die Steckverbinder werden in Italien hergestellt.

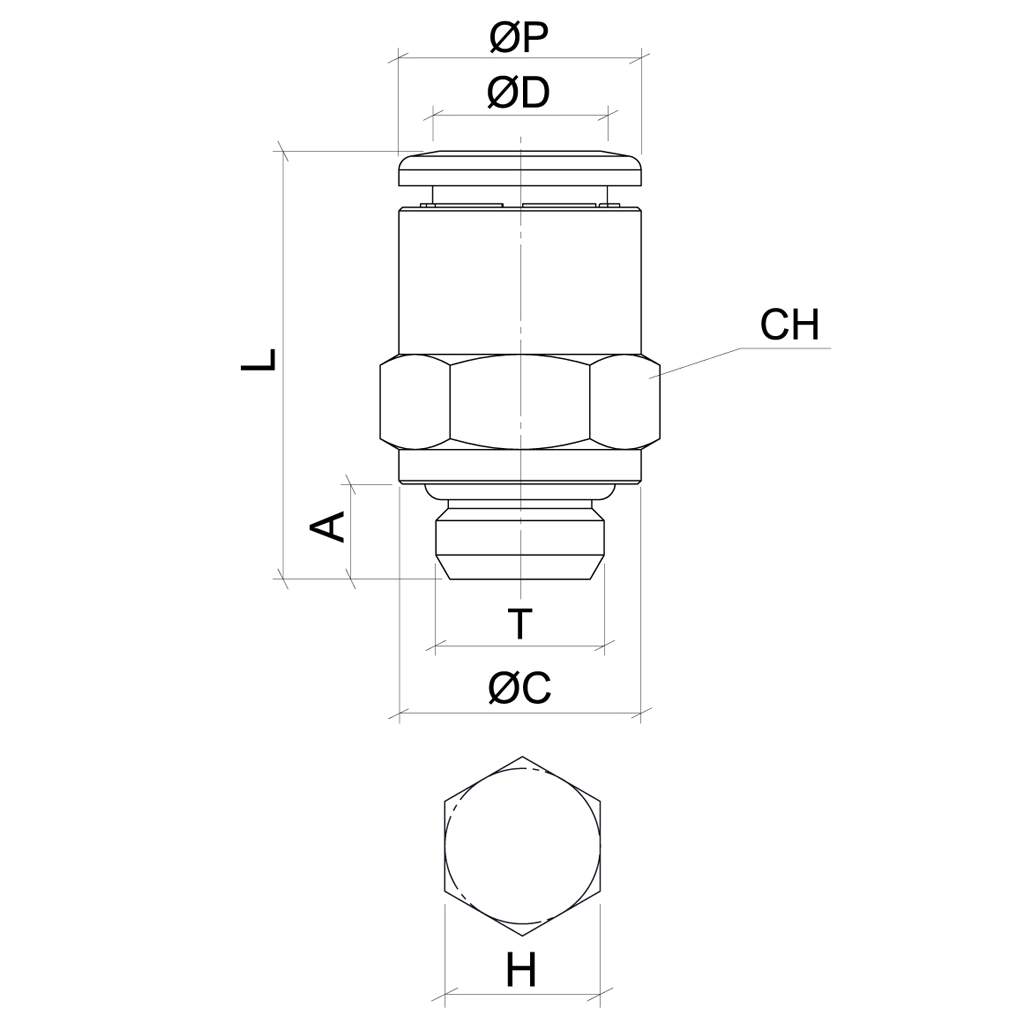

Varianten: ØD T (BSPP) ØP ØC A L CH H
XVRC04M5 4mm M5x0,8 10mm 7mm 4mm 19mm 10mm 2,5mm
XVRC04G01 4mm G1/8 Zoll 10mm 13mm 5,5mm 18mm 13mm 3mm
XVRC04G02 4mm G1/4 Zoll 10mm 16mm 6,5mm 18mm 16mm 3mm
XVRC06M5 6mm M5x0,8 12mm 7mm 5mm 21mm 12mm 2,5mm
XVRC06G01 6mm G1/8 Zoll 12mm 13mm 5,5mm 19,5mm 13mm 4mm
XVRC06G02 6mm G1/4 Zoll 12mm 16mm 6,5mm 19,5mm 16mm 4mm
XVRC08G01 8mm G1/8 Zoll 14mm 14mm 5,5mm 24,5mm 14mm 5mm
XVRC08G02 8mm G1/4 Zoll 14mm 16mm 6,5mm 21,5mm 16mm 6mm
XVRC08G03 8mm G3/8 Zoll 14mm 20mm 7,5mm 21,5mm 20mm 6mm
XVRC10G02 10mm G1/4 Zoll 16mm 16mm 6,5mm 27,5mm 16mm 7mm
XVRC10G03 10mm G3/8 Zoll 16mm 20mm 7,5mm 25mm 20mm 8mm
XVRC12G02 12mm G1/4 Zoll 19mm 16mm 6,5mm 30mm 19mm 7mm
XVRC12G03 12mm G3/8 Zoll 19mm 22mm 7,5mm 29,5mm 22mm 10mm
XVRC12G04 12mm G1/2 Zoll 19mm 25mm 9mm 28mm 25mm 10mm

Verwendete Materialien:

  • Gehäuse: Edelstahl AISI 316L
  • Halteelement: Edelstahl AISI 316L
  • Haltezähne: Edelstahl AISI 301
  • Innenring: PVDF-UHM FDA-konform
  • Sicherungsring: PVDF-UHM FDA-konform
  • O-Ring-Dichtung: FKM NSF/ANSI 61 zertifiziert und FDA-konform
  • Innendichtung: FKM NSF/ANSI 61 zertifiziert und FDA-konform
  • Haltering für Schwenksystem: Edelstahl AISI 302

Weitere technische Daten:

  • Medientypen: Druckluft, Vakuum, Wasser insbesondere Trinkwasser und Flüssigkeiten wie Getränke und andere Lebensmittel
  • Verwendbare Schlauch-/Rohrtypen: PA Polyamid-, PE Polyethylen-, FEP Fluorethylen-Propylen, PTFE Polytetrafluorethylen-Schläuche sowie Edelstahl-Rohre mit Rille
  • Temperaturbereich: -20°C bis +150°C
  • Druckbereich: max. 20Bar bzw. -750mmHg (-0,95Bar)
  • Zulassungen/Konformität: RoHS3, REACH, Silikonfrei, NSF/FDA, ICIM für Lebensmittel und Trinkwasser
Hersteller: TIERRE
Kategorie: Fluidtechnik
Artikelnummer: SVE100200
