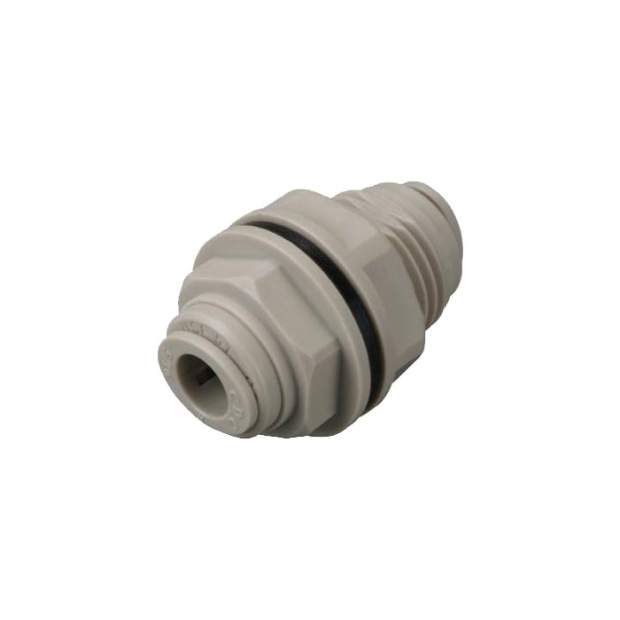

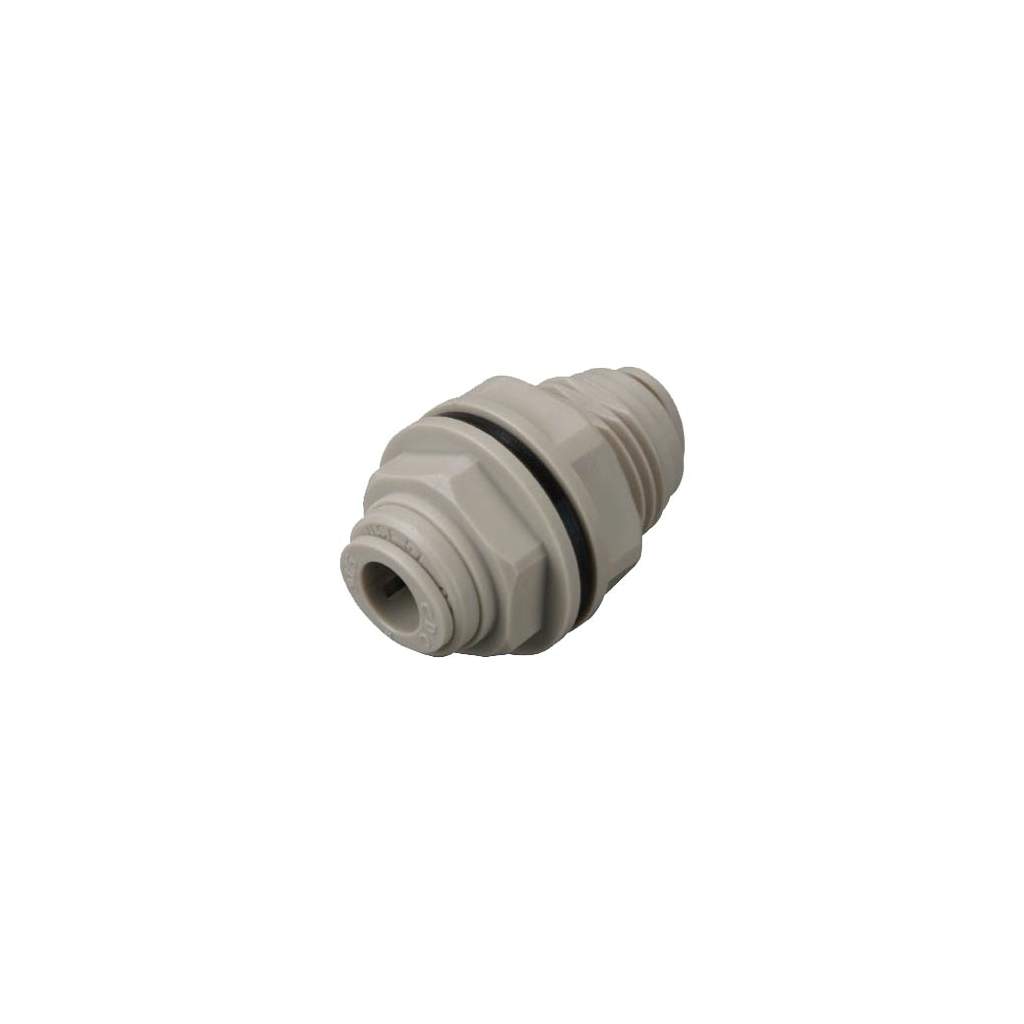

HMM Schott-Verbinder mit zölliger Steckverbindung 5/32 bis 1/2 Zoll

HMM Schott-Verbinder mit zölliger Steckverbindung 5/32 bis 1/2 Zoll

HMM Schott-Verbinder mit zölliger Steckverbindung 5/32 bis 1/2 Zoll

Schottverbinder mit EPDM-Dichtung an der Verschraubung
Zum Einschrauben in Gehäuse oder Frontplatten
Steckverbindung für zöllige Schläuche oder Stutzen
Spezielle Ausführungen als Reduzierung oder hybrid metrisch/zöllig
Für Trinkwasser, Flüssigkeiten, Getränke und Druckluft
Material POM, Dichtung aus EPDM, Halteelement aus Edelstahl STS301
Temperaturbereich 1°C bis 98°C
Druckfestigkeit 20 bar (bis 5/16 Zoll), 16 bar (bis 3/8 Zoll), 14bar (1/2 Zoll)
DVGW W270, KTW, WRAS, NSF und ACS

1,71 €

Inkl. gesetzlicher Ust. zzgl. Versand

Steckverbindung:

Beschreibung
Datenblatt (1)

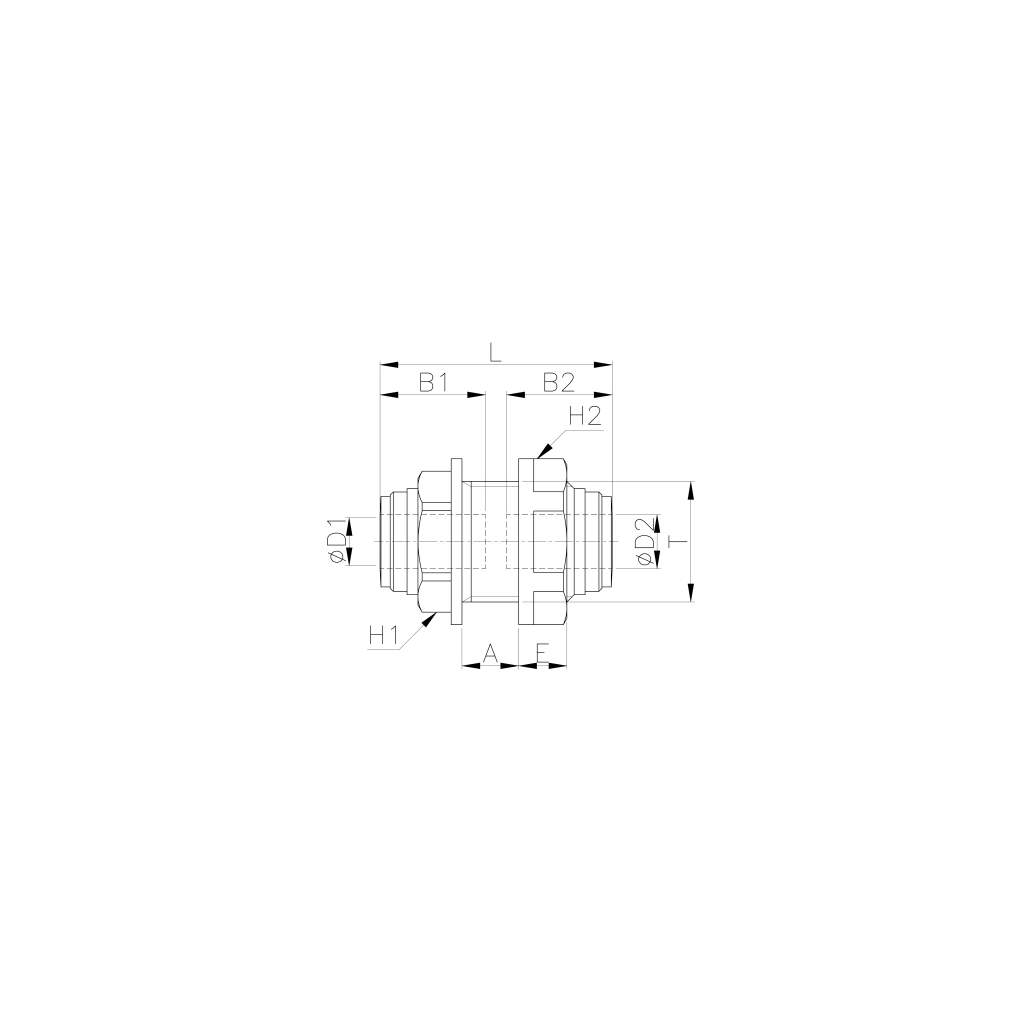

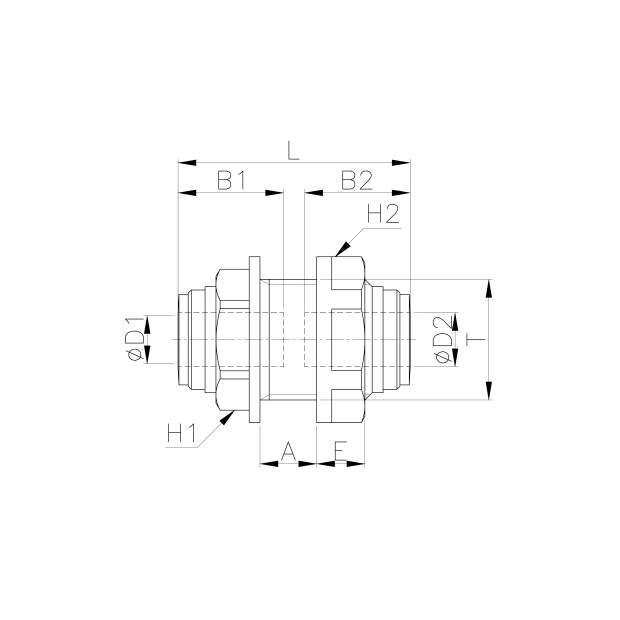

Varianten:	ØD1	ØD2	T	L	B1	B2	H1 (fixiert)	H2	Gewicht
HMM5/32-5/32G	5/32 Zoll	5/32 Zoll	M15x1,5p	32,4mm	14,7mm	14,7mm	17,0mm	18,0mm	6,9g
MM1/4-1/4G	1/4 Zoll	1/4 Zoll	M17x1,5p	35,7mm	16,9mm	16,9mm	19,0mm	21,0mm	9,4g
HMM5/16-5/16G	5/16 Zoll	5/16 Zoll	M20x1,75p	38,5mm	17,5mm	17,5mm	21,0mm	25,5mm	14,2g
HMM3/8-3/8G	3/8 Zoll	3/8 Zoll	M24x1,75p	42,4mm	20,2mm	20,2mm	24,0mm	28,5mm	20,1g
HMM1/2-1/2G	1/2 Zoll	1/2 Zoll	M27x2,0p	51,8mm	25,1mm	25,1mm	27,0mm	31,0mm	27,6g

Reduzierung/Vergrößerung der Steckverbindung:

Varianten:	ØD1	ØD2	T	L	B1	B2	H1 (fixiert)	H2	Gewicht
HMM1/4-3/8G	1/4 Zoll	3/8 Zoll	M24x1,75p	47,9mm	16,9mm	20,2mm	24,0mm	28,5mm	20,9g

Hybride Ausführungen mit metrischer und zölliger Steckverbindung:

Varianten:	ØD1	ØD2	T	L	B1	B2	H1 (fixiert)	H2	Gewicht
HMM06-1/4G	6mm	1/4 Zoll	M17x1,5p	35,7	16,1mm	16,9mm	19,0mm	21,0mm	9,8g
HMM1/4-06G	1/4 Zoll	6mm	M17x1,5p	35,7mm	16,9mm	16,1mm	19,0mm	21,0mm	9,8g

Hersteller:	FLUIDFIT
Kategorie:	Fluidtechnik
Artikelnummer:	SVZ100400

Datenblatt als PDF-Datei
