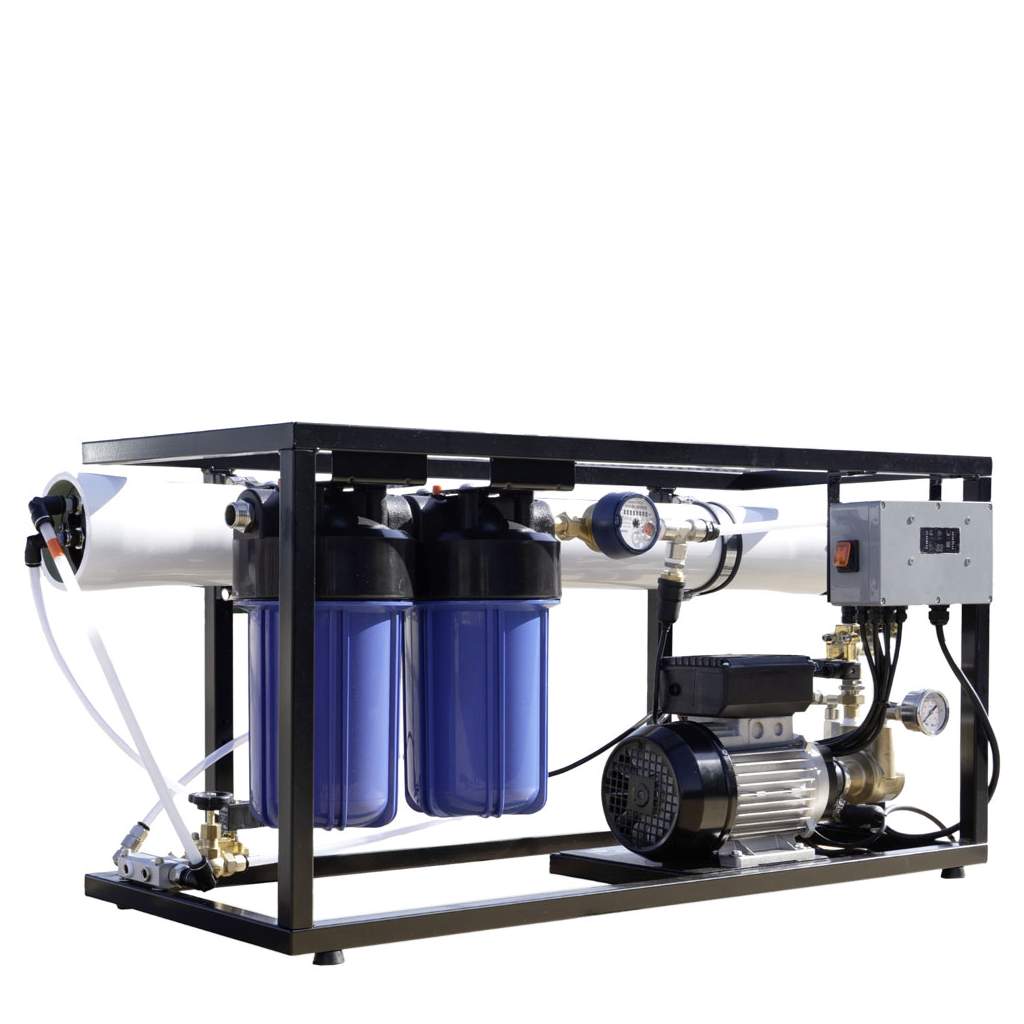

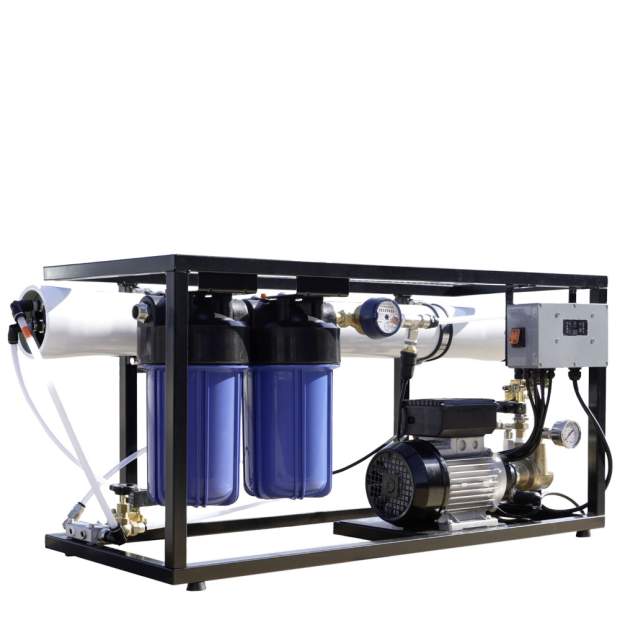

BASIC-RO Leistungsfähige Umkehr-Osmoseanlage auf kompakten Stahlrahmen

Die BASIC-RO ist eine leistungsfähige und vor allem robuste Umkehrosmoseanlage zur Herstellung von entmineralisiertem Prozess- und Brauchwasser. Je nach Ausführung produzieren diese Anlagen bis zu 130, 250 oder 500 Liter Reinstwasser pro Stunde. Damit eignen sich die Anlagen insbesondere für gewerbliche, landwirtschaftliche und industrielle Anwendungen.

Durch ihre kompakte Bauweise eignet sich die BASIC-RO nicht nur für gewerbliche Anwendungen, sondern auch als zentrale Komponente einer privaten, lokalen Wasseraufbereitung (z.B. für Brunnenwasser). Abhängig von der Rohwasserqualität wird der Anlage eine geeignete Grob- und Vorfiltration vorgeschaltet. Eine zusätzliche UVC-Anlage dient der mikrobiologischen Behandlung des aufbereiteten Wassers.

Die Anlage entfernt gelöste Salze, Mineralien und andere im Wasser enthaltene Stoffe mithilfe einer 4-Zoll-Umkehrosmosemembran. Die maximale Salzrückhalterate beträgt bis zu 98,9 %. Eine integrierte Druckpumpe erzeugt den für die Umkehrosmose erforderlichen Betriebsdruck.

Zweistufige Vorfiltration

Vor der Umkehrosmose wird das Zulaufwasser in zwei Stufen mit den folgenden Standard-Filtereinsätzen für 4,5 x 10 Zoll Filtergehäuse vorgefiltert:

• Sedimentfilter zur Rückhaltung von Schmutz- und Schwebstoffen
• Aktivkohlefilter zur Reduzierung von freiem Chlor und zur Feinfiltration

Diese Vorfiltration schützt die Umkehr-Osmosemembranen vor Ablagerungen und Schäden durch grobe, nicht im Wasser gelöste Stoffe und Partikel. Bei der Aufbereitung von Brunnenwasser oder Wasser mit erhöhter Härte, Eisen-, Mangan- oder Silikatbelastung kann eine zusätzliche Vorbehandlung (z.B. Enthärtung oder UVC-Entkeimung) erforderlich sein.

Steuerung und Überwachung

Die integrierte elektronische Steuerung überwacht die wesentlichen Betriebszustände der Anlage. Das Display informiert unter anderem über Wasserzufuhr, Reinstwasserproduktion, Spülvorgang, Anlagenstillstand und mögliche Störungen.

Zu den Überwachungs- und Steuerungsfunktionen gehören:

• Anzeige des TDS-Wertes während des Betriebs
• Automatische Membranspülung
• Manuell auslösbare Zwangsspülung
• Trockenlaufschutz durch Niederdruckschalter
• Automatische Abschaltung bei geschlossenem Reinstwasserausgang
• Steuereingang für einen Schwimmerschalter im Vorratstank
• Erinnerungsanzeige für Vorfilter und Umkehrosmosemembranen
• Manometer und Durchflussmesser zur Betriebskontrolle

Die Erinnerungsanzeige ist werkseitig auf sechs Monate für die Vorfilter und 24 Monate für die Membranen eingestellt. Die tatsächlichen Wechselintervalle richten sich nach Wasserqualität, Betriebsdauer und produzierter Wassermenge.

Anforderungen an das Rohwasser

Für einen zuverlässigen Betrieb muss das zu filternde Wasser innerhalb der vorgegebenen Grenzwerte liegen:

• Leitfähigkeit max. 1.500 µS/cm
• TDS-Wert max. 1.000 ppm
• Trübung max. 1 NTU
• SDI unter 3
• Eisen max. 0,15mg/L
• Freies Chlor max. 0,2mg/L
• Sulfat max. 75mg/L
• Siliziumdioxid max. 15mg/L
• TOC max. 3mg/L
• CSB max. 10mg/L
• pH-Wert 2 bis 11
• Wassertemperatur 5 bis 30°C

Vor der Auslegung der Anlage wird die Durchführung einer Wasseranalyse empfohlen. In Abhängigkeit von den Ergebnissen der Analyse sowie den Anforderungen an das Reinstwasser können Anpassungen der Anlage sowie zusätzliche Komponenten notwendig werden. Insbesondere bei Aufbereitung von Brunnenwasser sowie bei erhöhter Wasserhärte oder anderen problematischen Inhaltsstoffen kann eine Enthärtung, Eisen- und Manganentfernung oder Antiscalant-Dosierung erforderlich sein.

Typische Einsatzbereiche

Die BASIC RO eignet sich unter anderem für:

• Prozess- und Produktionswasser
• Speisewasser für Heizkessel und Dampferzeuger
• gewerbliche Spül- und Waschanlagen
• Herstellung und Verdünnung von Reinigungsmitteln
• Mischung von Kühlschmierstoffen
• Nebel- und Befeuchtungsanlagen
• Bewässerung und Fertigation
• Vorstufen zur weitergehenden Trinkwasseraufbereitung
• Befüllung eines drucklosen Vorratstanks

Für Anwendungen mit hygienisch besonders hohen Anforderungen kann hinter der Umkehrosmoseanlage zusätzlich eine UV-Desinfektion eingesetzt werden.

Lieferbare Standardausführungen

Die angegebenen Produktionsleistungen sind Maximalwerte. Die tatsächlich erreichbare Reinstwasserleistung und Wasserqualität hängen insbesondere von Temperatur, Salzgehalt, Zusammensetzung und Druck des Zulaufwassers ab. Die Herstellerwerte beziehen sich auf Zulaufwasser mit 20°C und einem Salzgehalt unter 1.500 ppm NaCl.

Kundenindividuelle Sonderausführungen

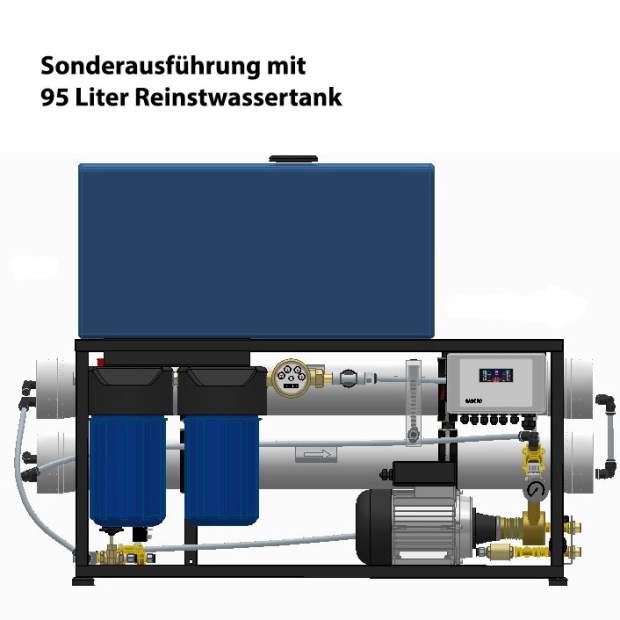

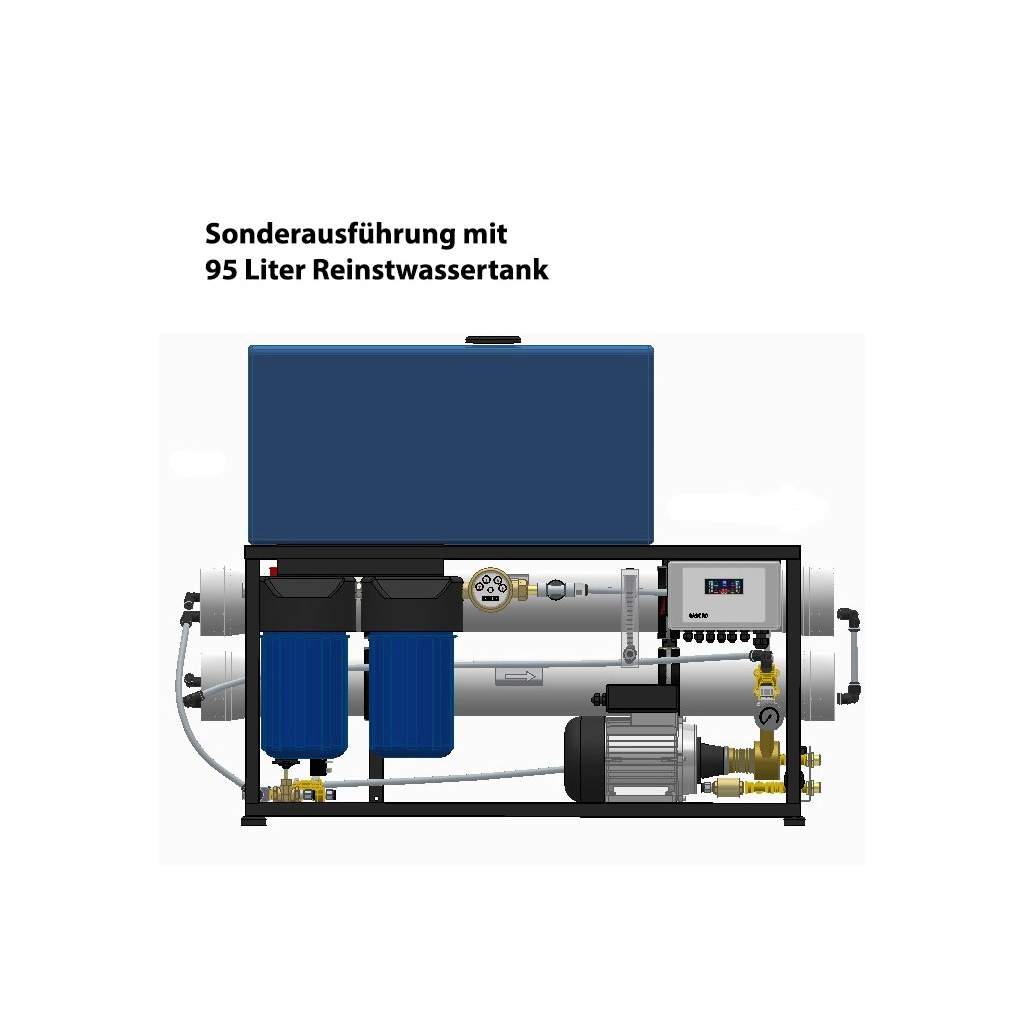

Neben den serienmäßigen Ausführungen sind auf Anfrage auch kundenindividuell angepasste Anlagenkonfigurationen möglich. Beispielsweise kann die BASIC-RO mit einem direkt auf dem Stahlrahmen montierten Reinstwassertank mit 95 Litern Fassungsvermögen geliefert werden. Dadurch bilden Umkehrosmoseanlage und Wasserspeicher eine kompakte Einheit. Weitere Anpassungen und die erforderliche Steuerung werden passend zur Wasserqualität, zur benötigten Reinstwassermenge und zum vorgesehenen Einsatzzweck abgestimmt.

Weitere technische Daten:

• Betriebsspannung: Einphasig 230V ± 10V, 50/60Hz
• Betriebsdruck: 5 bis 18 bar, optimaler Betriebsdruck 8 bis 10bar
• Zulaufdruck: 0,2 bis 6bar (minimaler Eingangsdruck)
• Maximaler Ausgangsdruck: 5bar Reinstwasser
• Anschlüsse Rohwasser: 3/4 Zoll
• Anschlüsse Reinst- und Abwasser: 3/8 Zoll 4021, 1/2 Zoll 4040
• Membrantyp: Ultra-Niederdruckmembranen 4021, 4040
• Salzrückhalterate: max. 98,9%
• Maximale Wassertemperatur: 5 bis 30°C
• Maximale Umgebungstemperatur: 5 bis 40°C
• Herstellung: Hergestellt in Italien

Lieferumfang:

• Auf Stahlrahmen vormontierte BASIC-RO-Umkehrosmoseanlage
• Umkehrosmosemembran entsprechend der gewählten Ausführung
• Sedimentfiltereinsatz für 4,5 x 10 Zoll Filtergehäuse
• Aktivkohlefiltereinsatz für 4,5 x 10 Zoll Filtergehäuse
• Gehäuseschlüssel für Druckrohr Membranen sowie Vorfiltergehäuse
• PTFE-Dichtband sowie Bedienungs- und Installationsanleitung
