XTW-10 Mechanischer Wasserstop mit 3/4 Zoll Innen-/Außengewinde

XTW-10 Wasserstop – Mechanische Leckageüberwachung für zuverlässigen Schutz

Der XTW-10 Wasserstop ist eine mechanische Leckageüberwachung, die ohne externe Leckagesensoren oder eine Spannungsversorgung auskommt. Die Erkennung von Leckagen, beispielsweise durch einen geplatzten Anschlussschlauch, erfolgt rein mechanisch. Bei der Installation wird mithilfe eines kleinen Einstellrads eine Durchflussschwelle festgelegt. Hierfür stehen 10 Stufen zur Verfügung, wobei jede Stufe die Durchflussgrenze um 5 Liter pro Minute erhöht. In Stufe 1 sind maximal 5 Liter/min erlaubt, während in der höchsten Stufe 10 bis zu 50 Liter/min durch den Wasserstop fließen können. Für die Überwachung von Spülmaschinen wird üblicherweise Stufe 4 gewählt, was einem Durchfluss von ca. 20 Liter/min entspricht.

Überschreitet der Durchfluss die eingestellte Schwelle, beispielsweise bei einem Leck, sperrt der Wasserstop die Wasserversorgung sofort. Die automatische Rücksetzung erfolgt, sobald der Druck am Ausgang des Wasserstops nach Beseitigung der Leckage wieder ansteigt, wodurch der Wasserfluss wiederhergestellt wird.

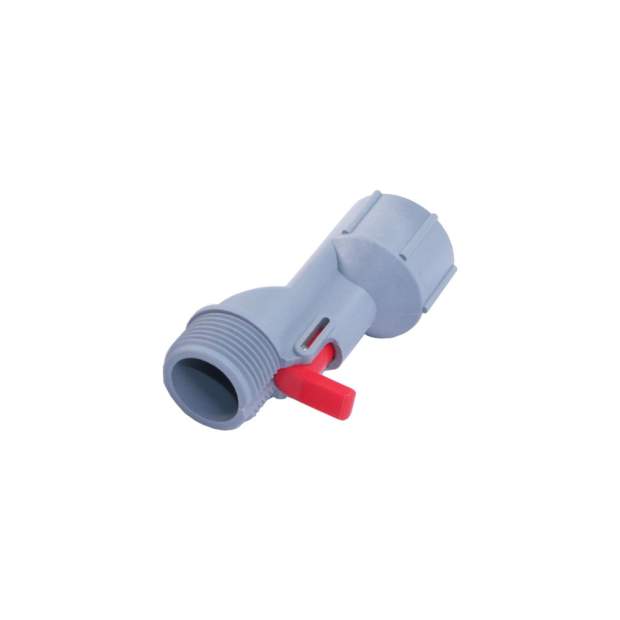

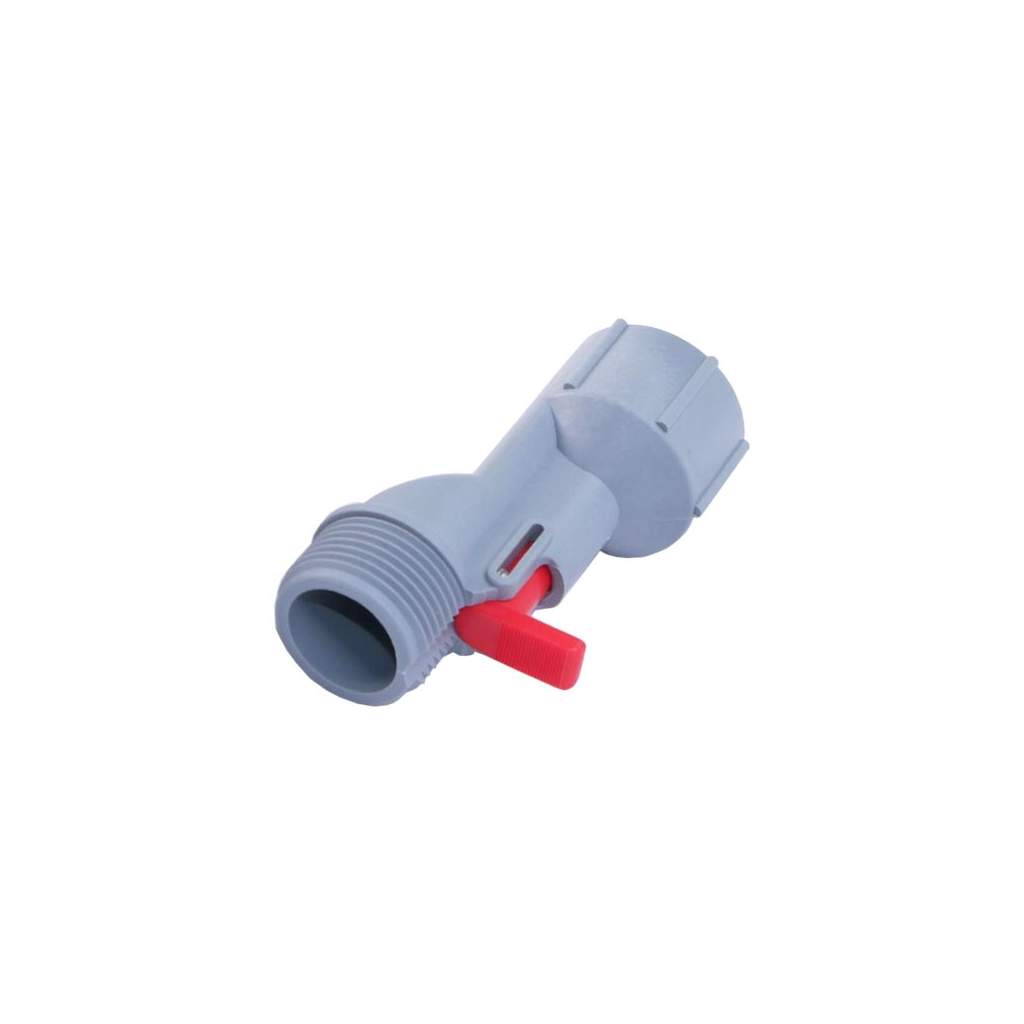

Optionale manuelle Rücksetzeinheit: Zusätzlich kann eine manuelle Rücksetzeinheit am Ausgang des Wasserstops angebracht werden. Diese Einheit verhindert eine automatische Rücksetzung; stattdessen muss die Rücksetzung manuell durch Drücken der roten Taste vorgenommen werden.

Integrierter Rückflussverhinderer: Der Wasserstop verfügt über ein integriertes Rückschlagventil, das ein Zurückfließen von Wasser aus dem angeschlossenen Verbraucher in das Trinkwassernetz verhindert. Damit entspricht er der Norm EN 61770, die für Haushaltsgeräte eine Schutzvorrichtung gegen Rückfluss und Rücksaugung von Nichttrinkwasser in die Wasserversorgung vorschreibt. Durch den Einsatz des Wasserstops wird die Einhaltung dieser Norm gewährleistet.

Bestelloptionen für den mechanischen Wasserstop XTW-10:

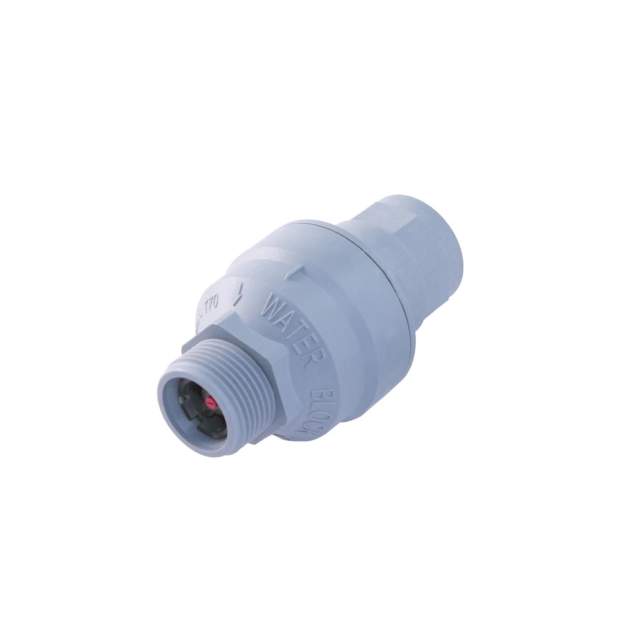

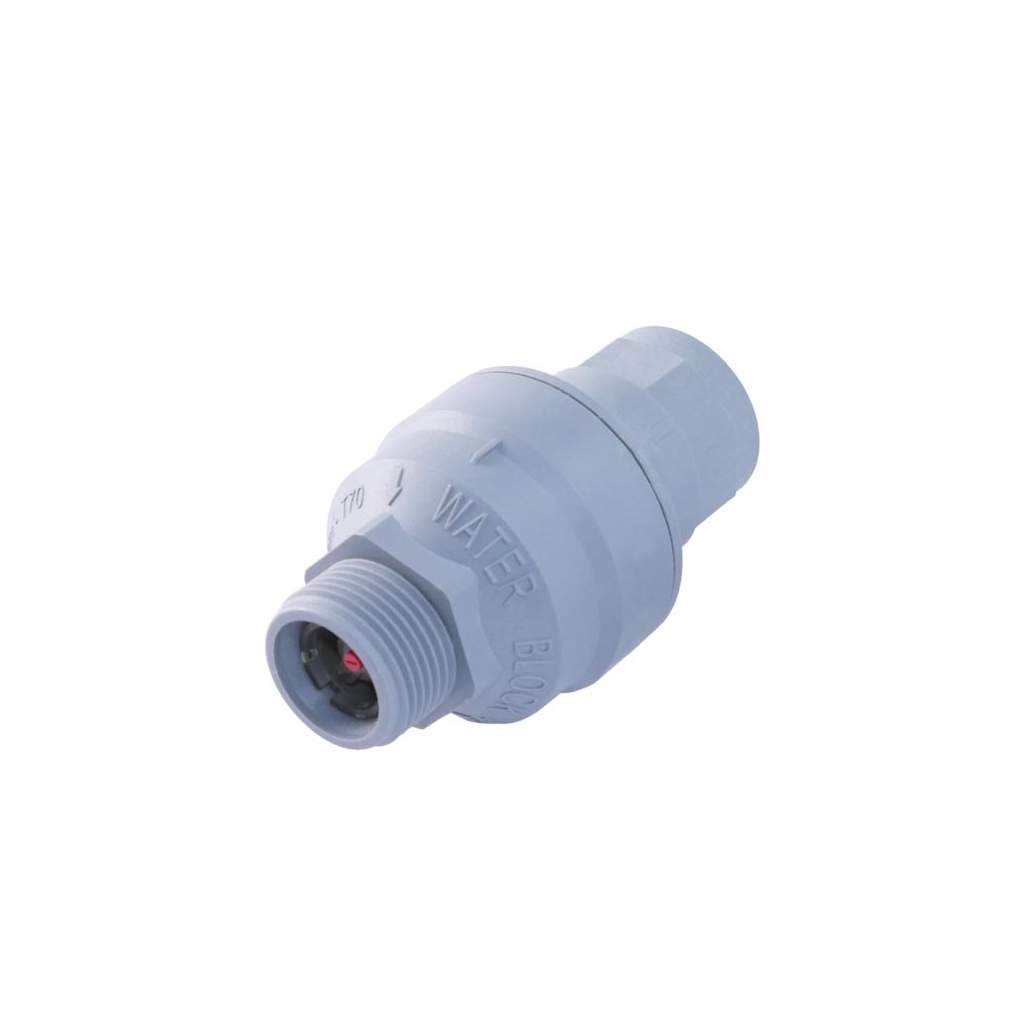

• XTW-10 Waterblock (Grundausführung ohne Rücksetzeinheit): Der Wasserstop sperrt den Wasserfluss, sobald die eingestellte Durchflussschwelle überschritten wird, und öffnet ihn automatisch wieder, sobald der Druck am Ausgang nach Leckagebehebung angestiegen ist.

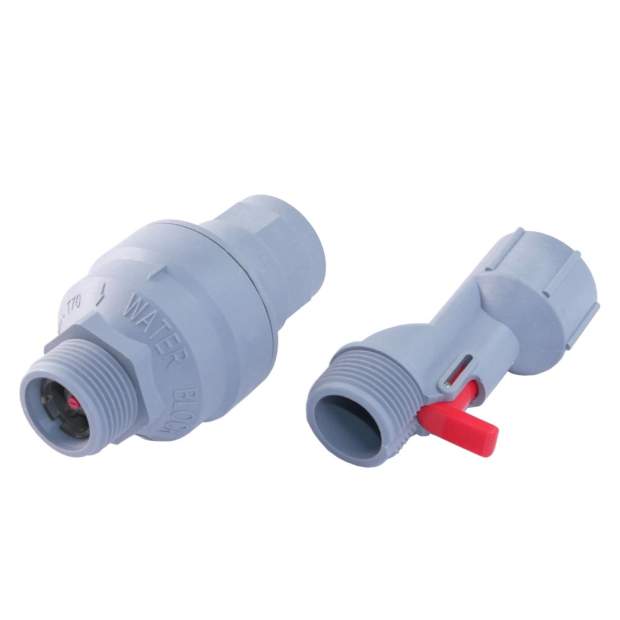

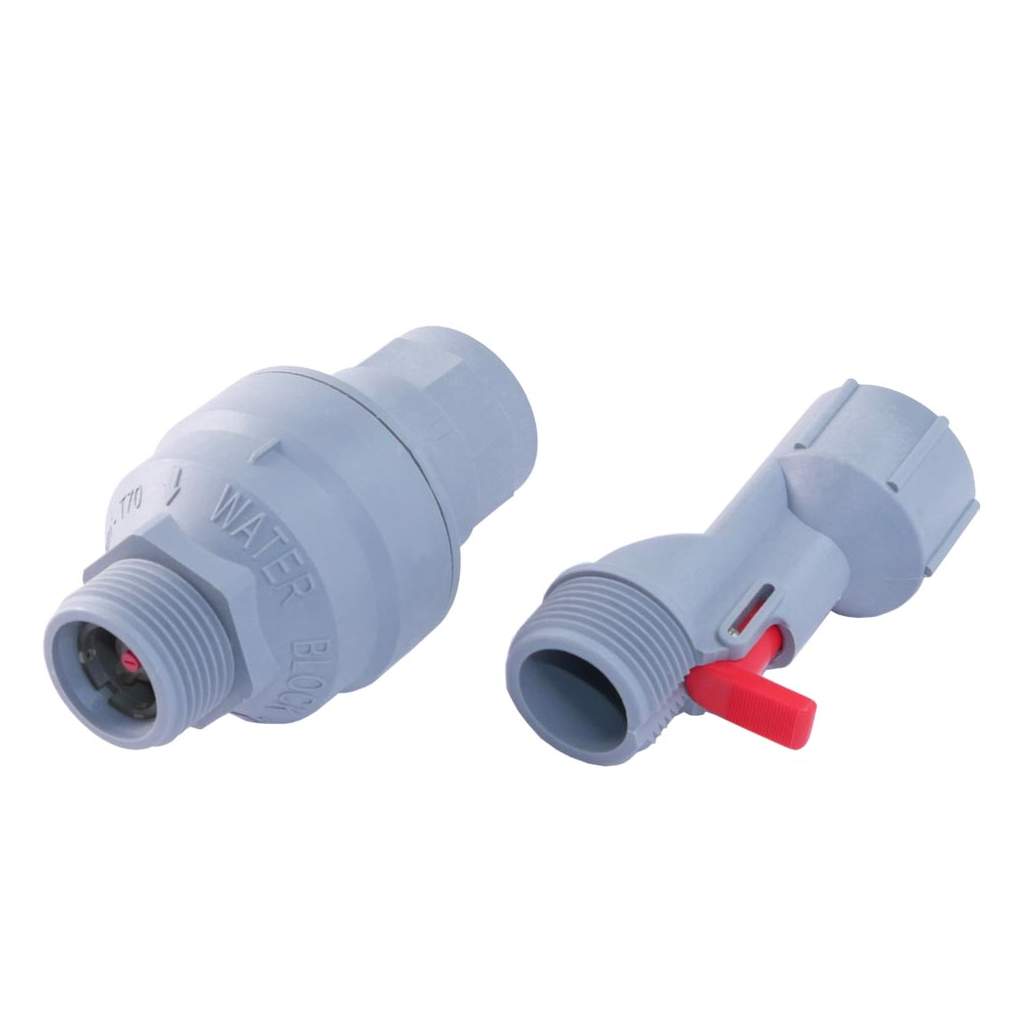

• XTW-10 Waterblock mit Rücksetzeinheit: Diese Variante enthält den Wasserstop sowie die manuelle Rücksetzeinheit, sodass die Rücksetzung nach einer Auslösung nur manuell erfolgt.


• Rücksetzeinheit separat (ohne Wasserstop): Die Rücksetzeinheit für die manuelle Rücksetzung kann separat erworben und nachträglich an einem bestehenden Wasserstop installiert werden.

Installation: Der Wasserstop wird vorzugsweise senkrecht montiert, indem er an einen Wasserhahn oder eine Armatur mit 3/4-Zoll-Außengewinde aufgeschraubt wird. Der Anschlussschlauch des Verbrauchers wird am 3/4-Zoll-Außengewinde des Ausgangs des Wasserstops befestigt.

Technische Daten:

• Betriebsdruck: 0,2 bis 10 bar
• Berstfestigkeit: min. 50bar bei 25°C
• Durchfluss: 5 l/min bis 50 l/min
• Umgebungstemperatur: 2°C bis 60°C
• Wassertemperatur: 2°C bis 70°C
• Nennlebensdauer: min. 300.000 Liter
• Anschlüsse: G3/4 Zoll Innen- bzw. Außengewinde
• Normen: Richtlinie 2002/95 / EG (RoHS)
• Hersteller: ELTEK
