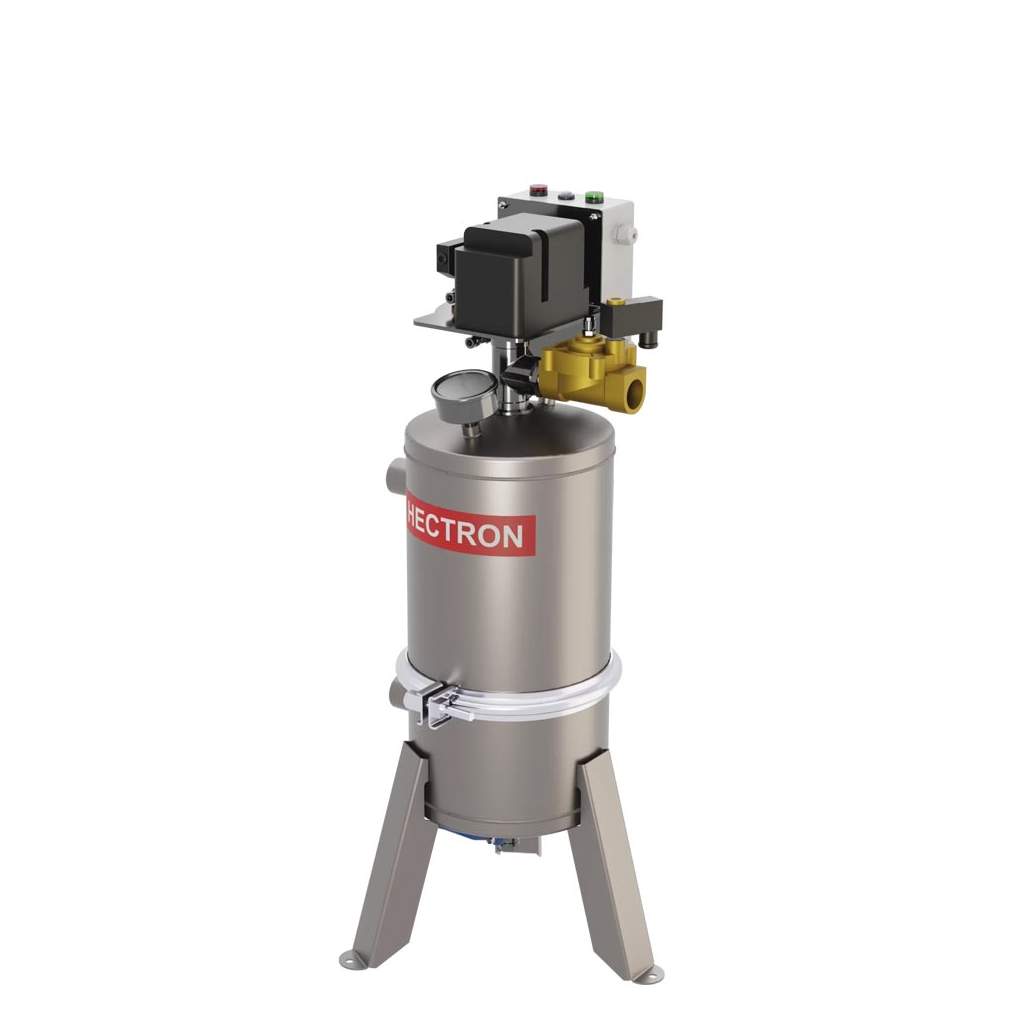

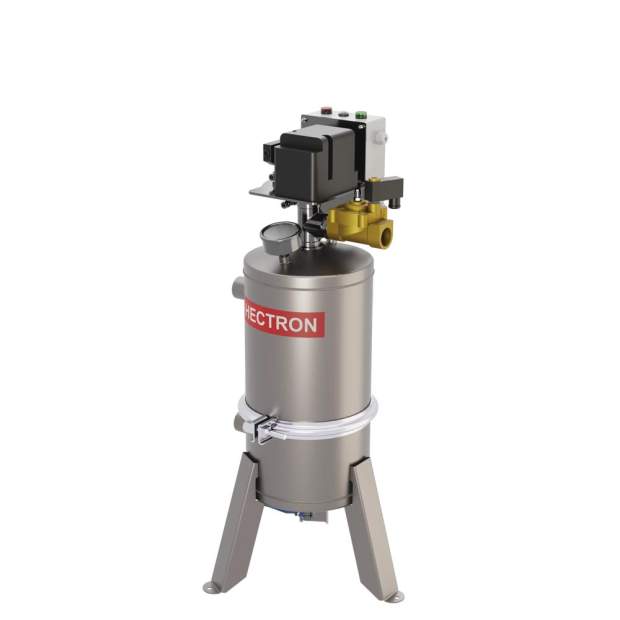

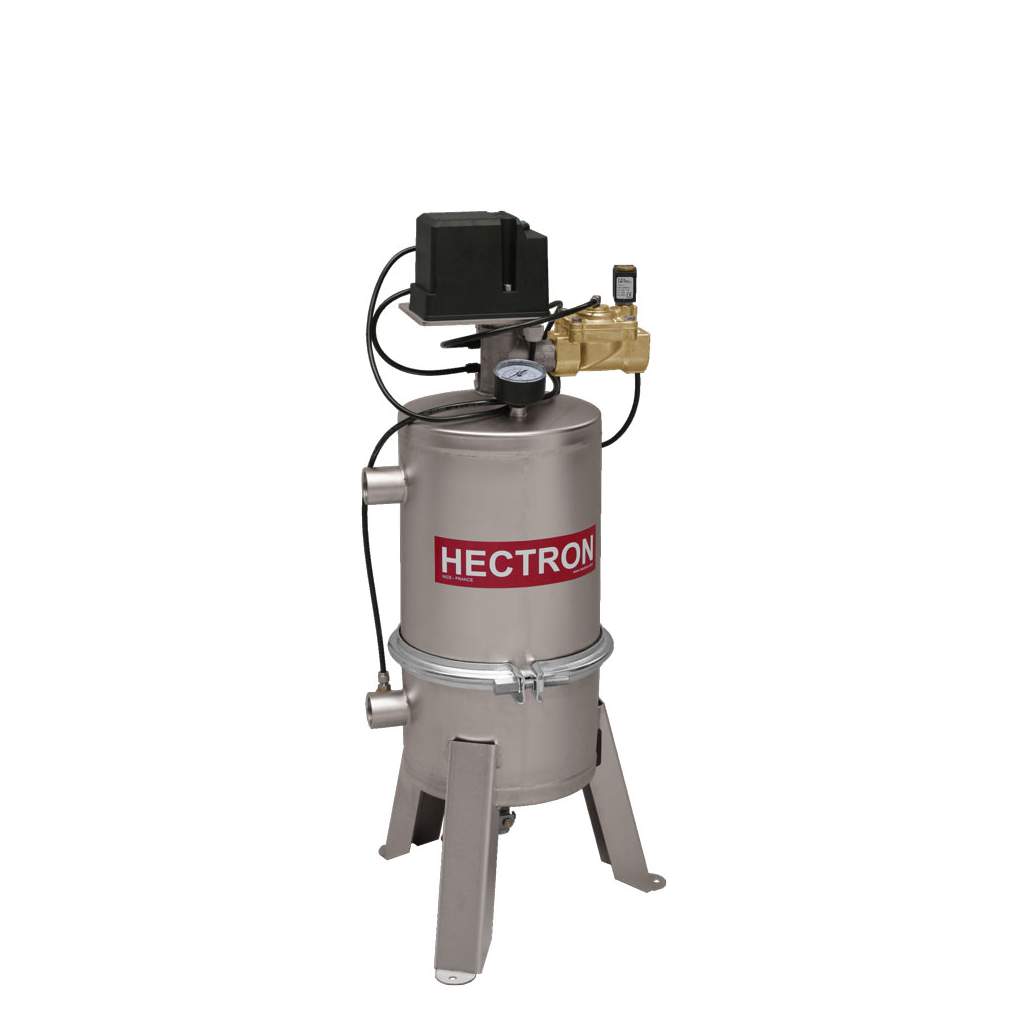

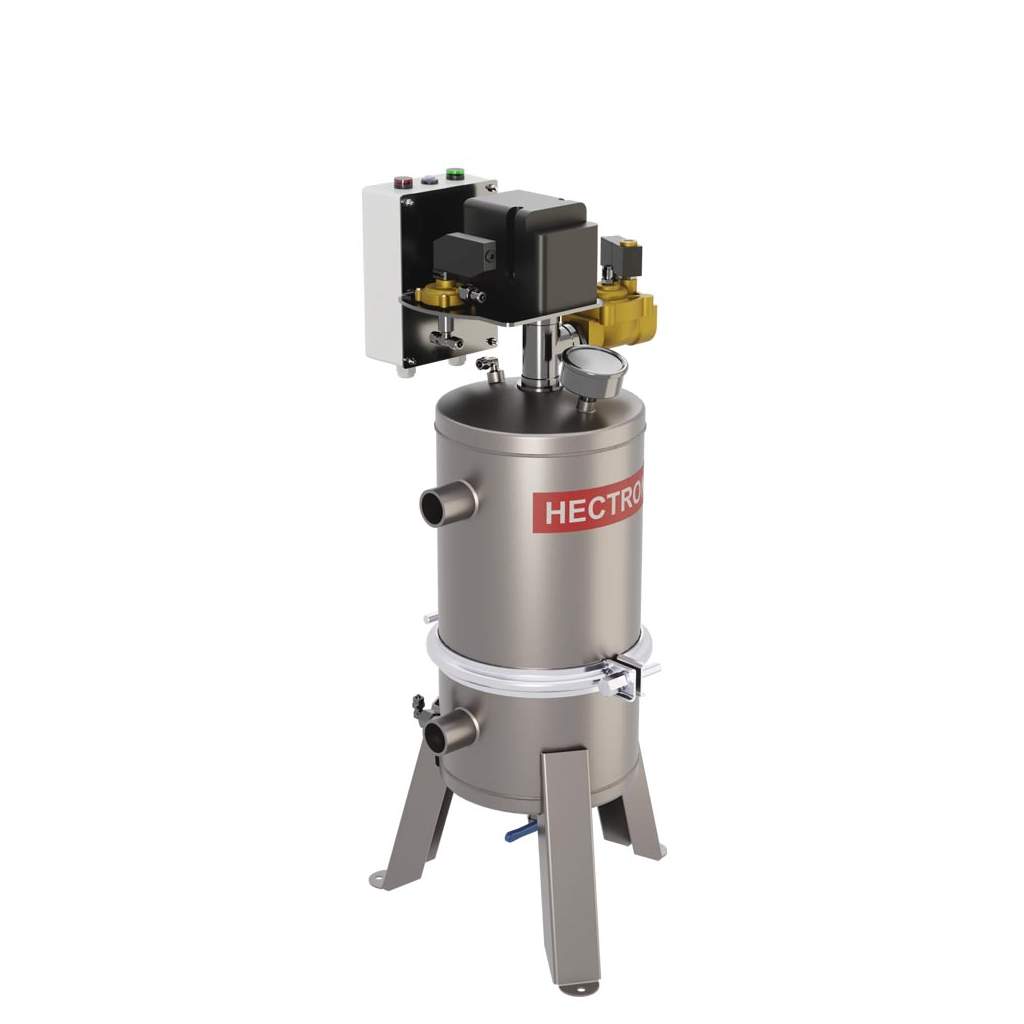

AG100 Selbstreinigender Hochleistungs-Sedimentfilter mit automatischer Reinigungsfunktion

Der kompakte AG100 Sedimentfilter wurde speziell für Hausinstallationen sowie kleinere gewerbliche Anlagen entwickelt und aus der Industriefilter-Baureihe von HECTRON abgeleitet. Er bietet eine sehr feine Filtration, vergleichbar mit feinen Patronenfiltern, jedoch mit dem Vorteil eines automatischen Selbstreinigungssystems. Dadurch sind keine regelmäßig zu wechselnden Verbrauchsmaterialien erforderlich. Der Filter ist ab einer Filterfeinheit von 2 Mikron erhältlich und eignet sich besonders für die Filtration von Brunnenwasser, das mit Sand, Schluff oder Ton belastet ist.

Saugschienen-Reinigungssystem für hohe Reinigungsleistung bei geringem Wasserverbrauch

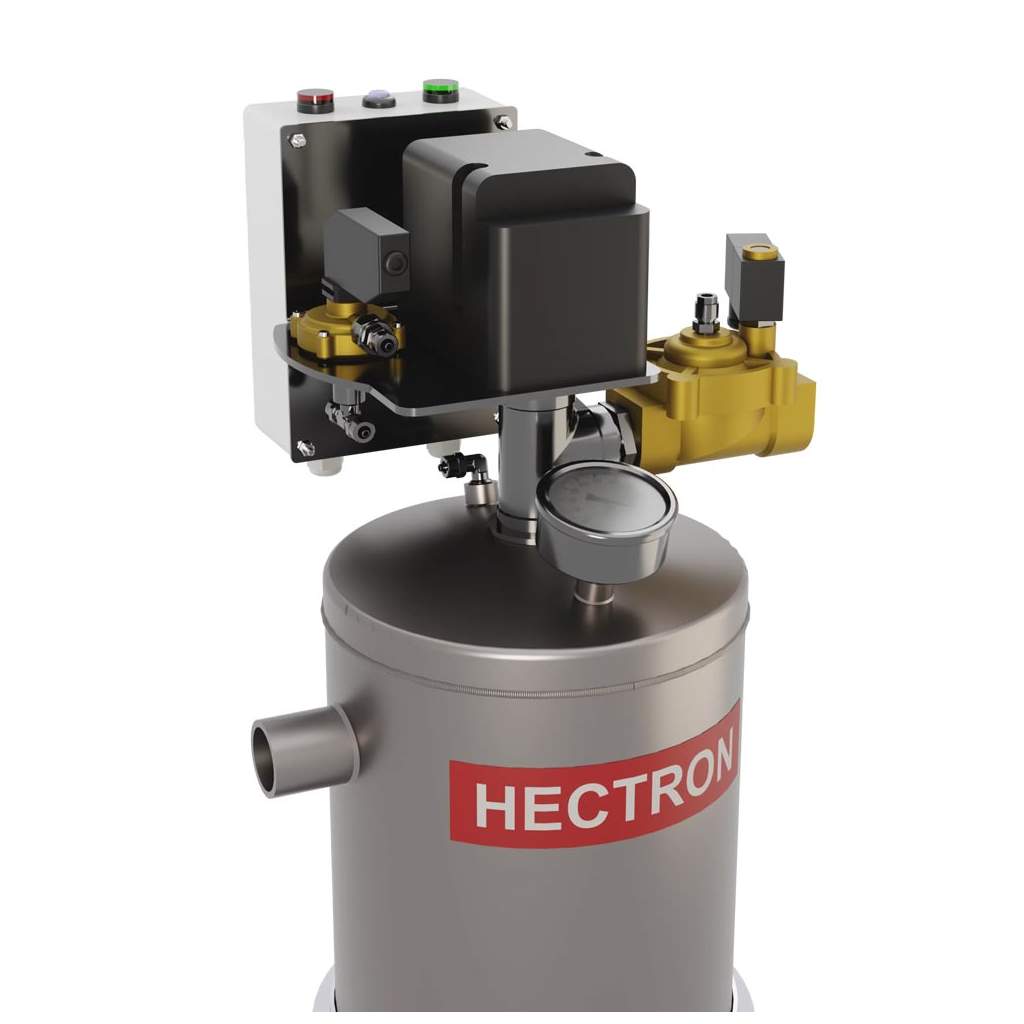

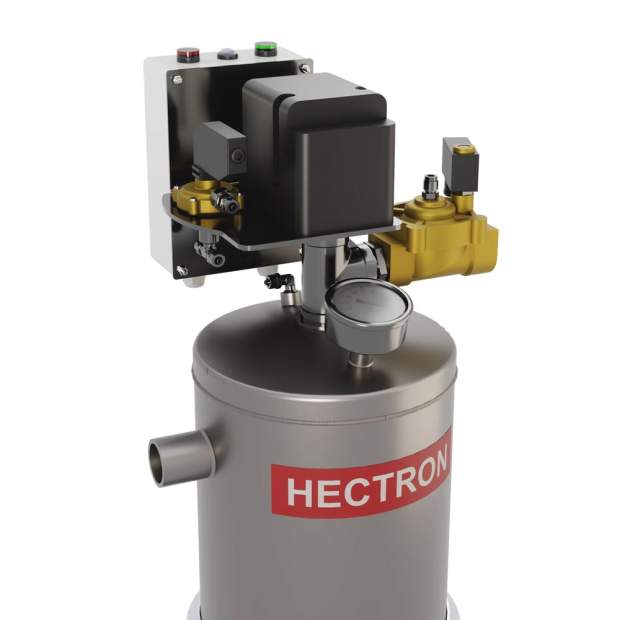

Die selbstreinigenden AG100-Sedimentfilter sind mit Filterfeinheiten von 2 bis 400 Mikron erhältlich. Das Reinigungssystem mit Absaugschiene sorgt für eine effiziente Reinigung des Filtersiebs bei geringem Wasserverbrauch. Die Auslösung der Reinigung erfolgt automatisch über die Messung der Druckdifferenz zwischen Einlass und Auslass. Dadurch werden die Reinigungszyklen an die tatsächliche Belastung angepasst. Die Modelle werden betriebsbereit mit automatischer Steuerung geliefert. Die Steuerung zur Selbstreinigung ist mit Kontrollleuchten und einem Zykluszähler ausgestattet. Auf Anfrage ist zudem eine spezielle Steuerung mit Rückmeldesignal für Überwachungszwecke verfügbar.

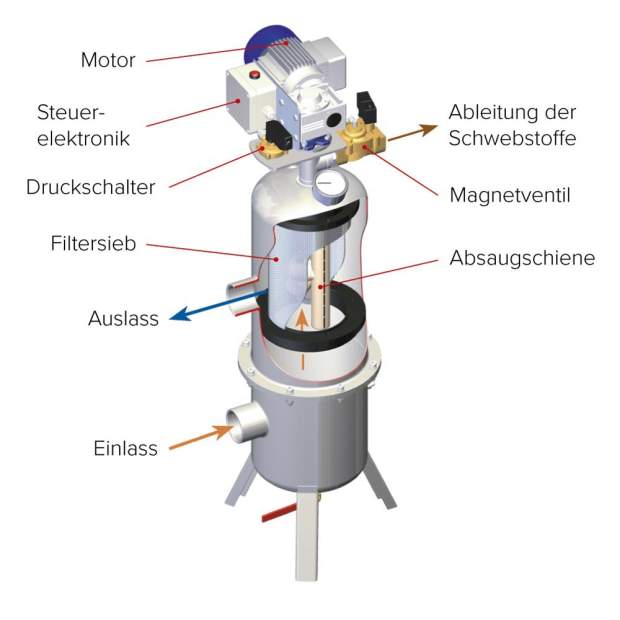

Filtration: Die Filtration erfolgt über ein Zylindersieb. Mit zunehmender Belastung durch abgeschiedene Schwebstoffe setzt sich das Sieb allmählich zu, wodurch der Differenzdruck zwischen Einlass und Auslass ansteigt. Der integrierte Druckschalter erkennt diesen Anstieg und aktiviert automatisch den Reinigungszyklus, sobald der voreingestellte Differenzdruck erreicht ist.

Reinigung: Die automatische Reinigung des Filtersiebs erfolgt über eine Absaugschiene, die eine gezielte Rückspülung der betroffenen Siebbereiche ermöglicht. Durch die Drehbewegung der Schiene wird die gesamte Sieboberfläche schrittweise gereinigt.

Ausleitung der gefilterten Stoffe: Während des Reinigungszyklus öffnet ein Magnetventil den Auslass. Die abgeschiedenen Schwebstoffe werden dadurch aus dem Filter ausgespült.

Verfügbare Varianten und Filterfeinheiten

AG100-0100 Anschlüsse 1 Zoll Gewinde

• Filterfeinheit 2 Mikron max. 6cbm/h
• Filterfeinheit 3 Mikron max. 4cbm/h
• Filterfeinheit 6 bis 400 Mikron max. 8cbm/h

AG100-0114 Anschlüsse 1 1/4 Zoll Gewinde

• Filterfeinheit 2 Mikron max. 6cbm/h
• Filterfeinheit 3 Mikron max. 4cbm/h
• Filterfeinheit 6 und 11 Mikron max. 8cbm/h
• Filterfeinheit 20 bis 400 Mikron max. 12 cbm/h

Der AG100 selbstreinigender Sedimentfilter mit automatischer Spülfunktion ist in verschiedenen Filterfeinheiten verfügbar. Die für jeweilige Anwendung passende Filterfeinheit muss entsprechend gewählt werden.

• Klasse 1 Feinfiltration 1 bis 5 Mikron: Rückhaltung von sehr feinen Sedimenten wie Schwebstoffe, Sand, Ton bzw. Schlamm oder Rostpartikel oder auch größere Rückhaltung von Mikroorganismen (z.B. Zysten Giardia). Einsatz als Vorfilter für Umkehrosmoseanlagen oder zum Schutz von UV -Desinfektionssystemen.





• Klasse 2 Mittelfeine Filtration 6 bis 20 Mikron: Entfernung von mittelgroben Sedimenten, grobem Schlamm, feinem Sand, Pollen, Rost, Kieselalgenreste. Vorfiltration für empfindlichere Filterstufen.





• Klasse 3 Grobfiltration 30 bis 60 Mikron: Grobpartikelfilterung bei stark belastetem Wasser wie grober Sand, Insektenreste, Rostflocken, Algenreste. Einsatz in industriellen oder landwirtschaftlichen Vorstufen zum Schutz von Schutz von Ventilen, Pumpen oder nachgeschalteten feineren Filtern.





• Klasse 4 Vorfiltration/Schutzfilter 80 bis 400 Mikron: Filterung von Laubstücke, kleine Schnecken, grober Sand, organische Rückstände zum Schutz für Wasserzuleitungen oder Anlagen mit hohem Durchfluss. Erste Filterstufe für Brunnen-, Fluss- oder Seewasser sowie Einlassfilter für Zyklonabscheider oder selbstreinigende Systeme.

Die Wahl der richtigen Filterfeinheit hängt vom gewünschten Reinheitsgrad, dem Wasserdruck, der Anwendung und der Verschmutzungslast ab. Ein gestufter Filteraufbau (von grob nach fein) verlängert die Lebensdauer der feineren Filterstufen und reduziert den Wartungsaufwand.

Ablassventil: Im Boden des Filtergehäuses ist ein Handventil als manuelles Ablassventil integriert. Dieses Ventil wird nur dann geöffnet, wenn das System nicht in Betrieb ist, um den Druck im System abzulassen und Wasser aus dem Filter zu entleeren, bevor dieser zu Wartungszwecken geöffnet wird.

Optionen auf Anfrage:

• ACS-Zulassung (französische Zulassung entspricht DVGW)
• Erweiterte Steuerung mit Meldekontakt zum Aufschalten auf BMS

Betriebsbedingungen:

• Maximaler Arbeitsdruck: 5bar
• Minimaler Eingangsdruck: 2,5bar
• Minimaler Ausgangsdruck: 2bar
• Maximaler Wassertemperatur: 50°C

Verwendete Materialen:

• Filtergehäuse: Edelstahl 304
• Absaugschiene: POM
• Magnetventil: Messing
• Differenzdruckschalter: Messing
• Filtersiebhalterung: Edelstahl 316L, PE
• Befestigungselemente: Edelstahl 4A (Elemente mit Wasserkontakt)
• Dichtungen: EPDM, NBR
• Filterflies: Polyester
• Gewebefilter: PETP oder PA6.6

Reinigungszyklus:

• Abwasser pro Zyklus: 5 Liter
• Dauer: 5 Sekunden
• Durchflussrate: 3,6cbm/h
• Druckverlust: max. 0,5bar

Technische Daten:

• Betriebsspannung: 230V AC, 50Hz
• Leistungsaufnahme: 60W (Spülbetrieb)
• Durchflussmenge: 4 bis 12 m3/h
• Filtrationsfläche: 690cm2
• Druckverlust: min. 0,2bar, max. 0,5bar
• Anschlüsse: 1 Zoll oder 1 1/4 Zoll BSPF-Gewinde
• Schutzart: IP54

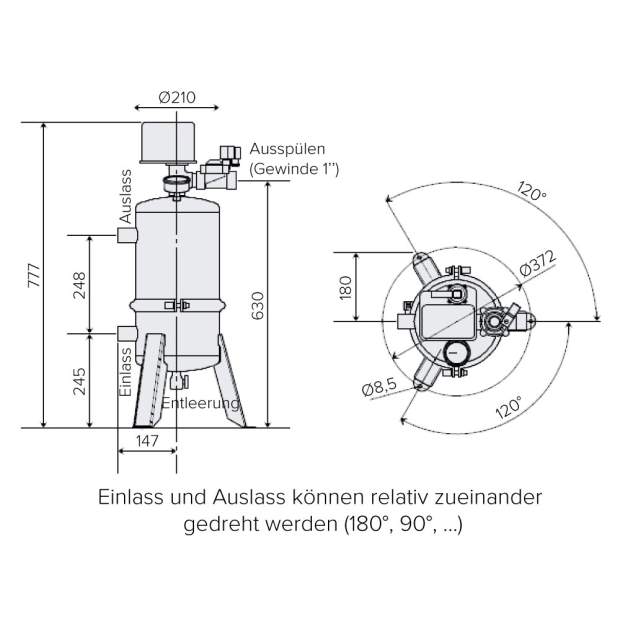

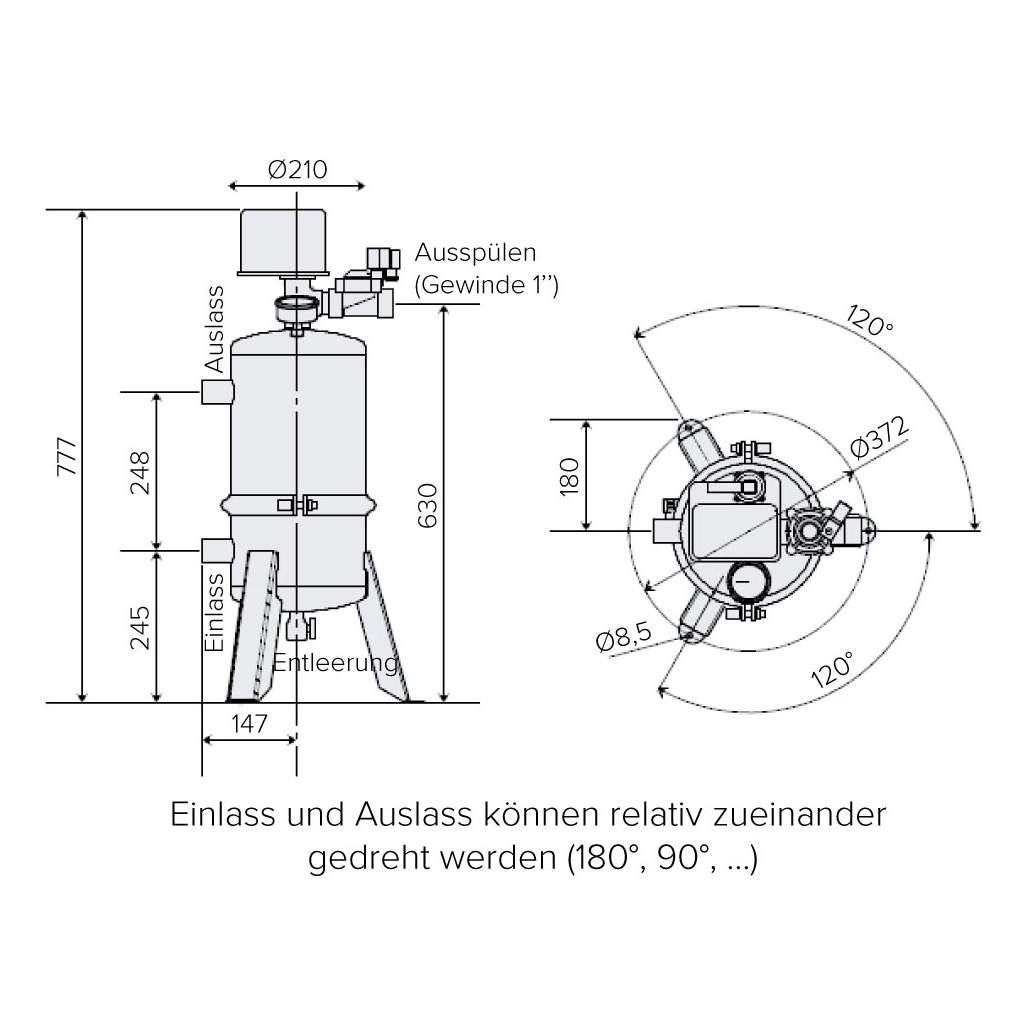

• Abmessungen: 777mm Höhe x 210mm Durchmesser
• Gewicht: 15kg Leergewicht, 27kg mit Wasser gefüllt
• Ursprung: Hergestellt in Frankreich
