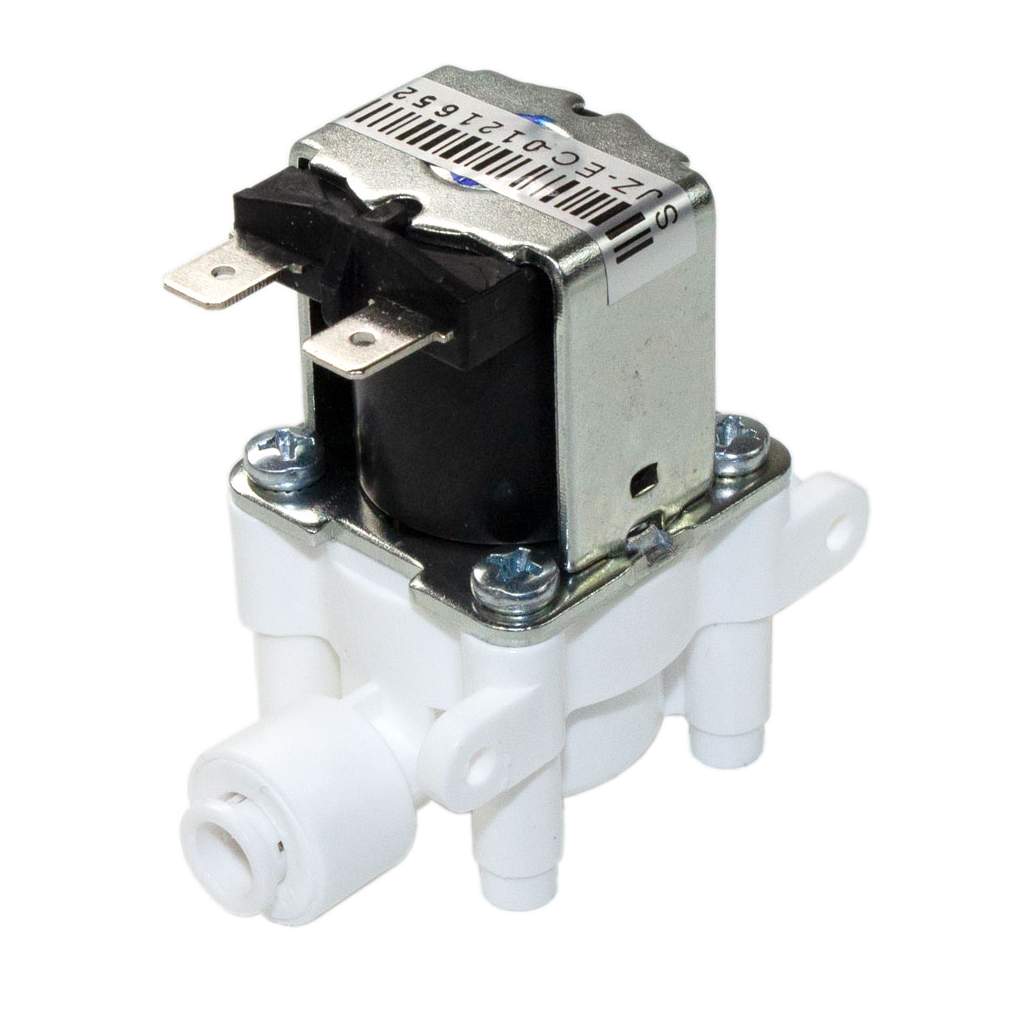

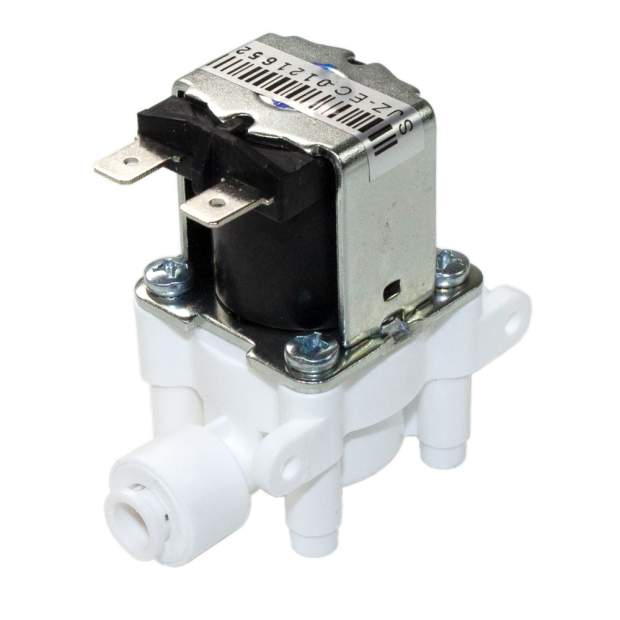

MVS20-14DR Magnetventil als Spülventil mit integriertem Durchflussreduzierer

  • Spezielles Mangentventil als Spülventil für Osmoseanlagen
  • Mit integriertem Durchflussreduzierer 420ml, 800ml oder 1000ml
  • Betriebsspannung 12V DC oder 24V DC
  • Druckbereich 0,2 bis max. 8bar
  • Lebensdauer min. 100.000 Schaltzyklen
  • Mit 1/4 Zoll Steckanschlüssen
12,10 €

Inkl. gesetzlicher Ust. zzgl. Versand



  • Spulenspannung
  • Durchflussreduzierung

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Dieses spezielle Magnetventil hat einen integrierten Durchflussreduzierer (je nach gewählter Ausführung entweder 420ml/min, 800ml/min oder 1000ml/min). Es wird daher als Spülventil für Osmoseanlagen verwendet. Der wasserführende Magnetventilkörper ist aus reinem Polypropylen hergestellt und für Trinkwasseranwendungen geeignet.


Funktion als Spülventil:


Wenn keine Spannung an der Spule des Magnetventils anliegt, ist das Ventil geschlossen. Dass Wasser fließt dann durch den Durchflussreduzierer, so dass ein entsprechender Gegendruck für die Umkehr-Osmose entsteht.


Bei Ansteuerung des Ventils mit einer Spannung (entweder 24V DC oder 12V DC nach gewählter Ausführung) öffnet das Magnetventil, so dass das Wasser ungehindert durch das Magnetventil fließt. Es ist kein Gegendruck vorhanden, so dass kein Wasser durch die Osmosemembran gedrückt wird. Es kann so eine Membranspülung realisiert werden.


Vorteil des Magnetventils:


Der große Vorteil dieses Magnetventils besteht in der Platzersparnis, da kein Durchflussreduzierer in der Osmoseanlage verbaut werden muss. Der Durchflussreduzierer ist im Magnetventil integriert. Wichtig ist, dass der Durchflussreduzierer immer auf die Osmosemembran abgestimmt werden.


Montage und Anschluss:


Das Magnetventil hat am Boden 4 Aufnahmen zum Verschrauben auf Montageplatten, so dass das Ventil stehend befestigt werden kann. Außerdem kann das Magnetventil auch seitlich liegend montiert werden. Dazu hat es einen seitlichen Flansch mit 2 Löchern zum Verschrauben.


Verschiedene Ausführungen:


Das Magnetventil ist entweder in der Spulenspannung 12V DC oder 24V DC verfügbar, so dass eine entsprechende Spulenspannung ausgewählt werden muss. Außerdem muss der Wert des Durchflussreduzierers 420ml/min, 800ml/min oder 1000ml/min gewählt werden.


Technische Daten:

  • Betriebsspannung: 12V DC oder 24V DC
  • Stromaufnahme: 100mA
  • Lebensdauer: min. 100.000 Schaltzyklen
  • Durchflussreduzierung: 420ml/min, 800ml/min, 1000ml/min (andere auf Anfrage)
  • Druckbereich: 0,2 bis 8bar
  • Durchfluss: 3 Liter/Minute bei 3bar
  • Anschlüsse: 1/4 Zoll Steckverbindung
  • Anschlüsse elektrisch: 6,3 FASTON
  • Material: alle wasserführenden Teile aus Polypropylen
  • Einbaulage: beliebig
  • Montage: Schraubmontage
  • Abmessungen: H/B/T 57 x 60 x 32mm
  • Gewicht: 200g
  • Schutzart, Schutzklasse: IP00, I
  • Normen: CE, TÜV, EN60730-1, EN-60730-2-8, RoHS
Hersteller: WTPro
Kategorie: Fluidtechnik
Artikelnummer: EMV200100
