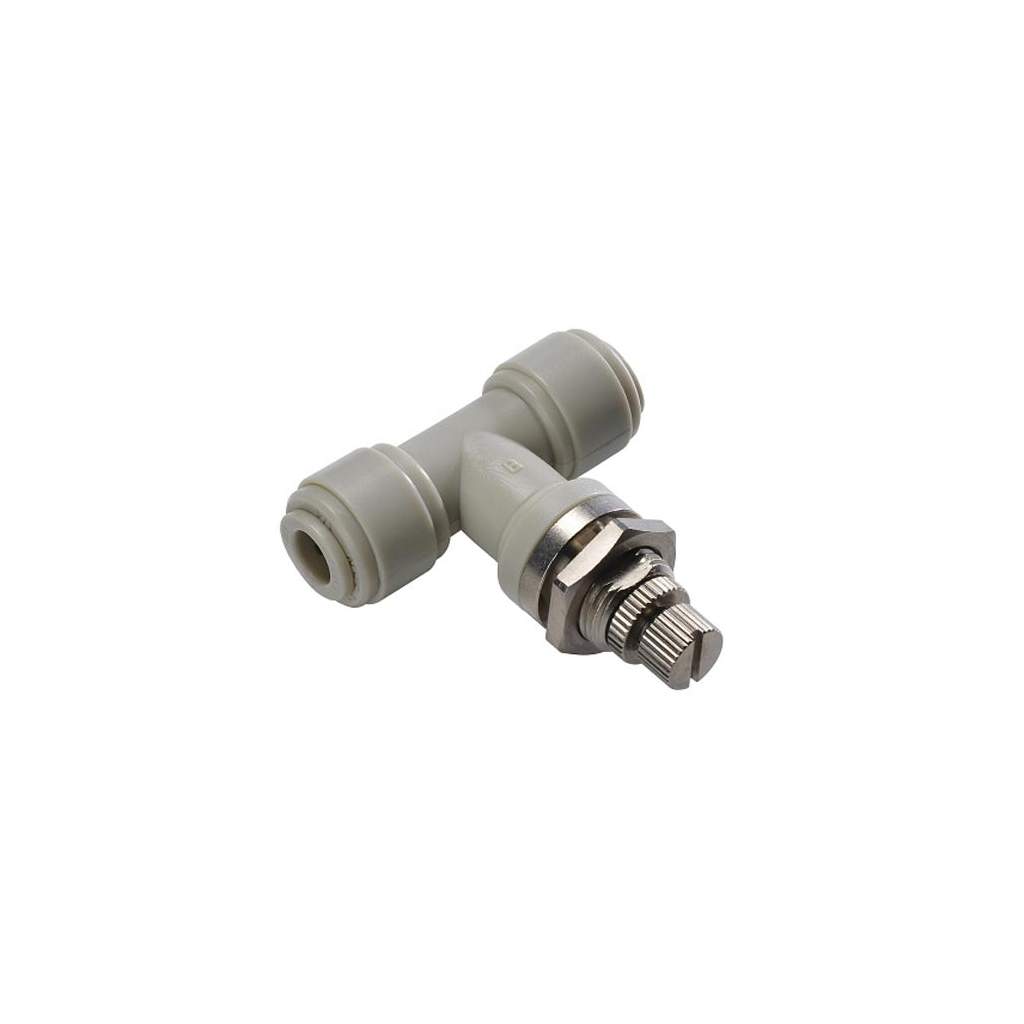

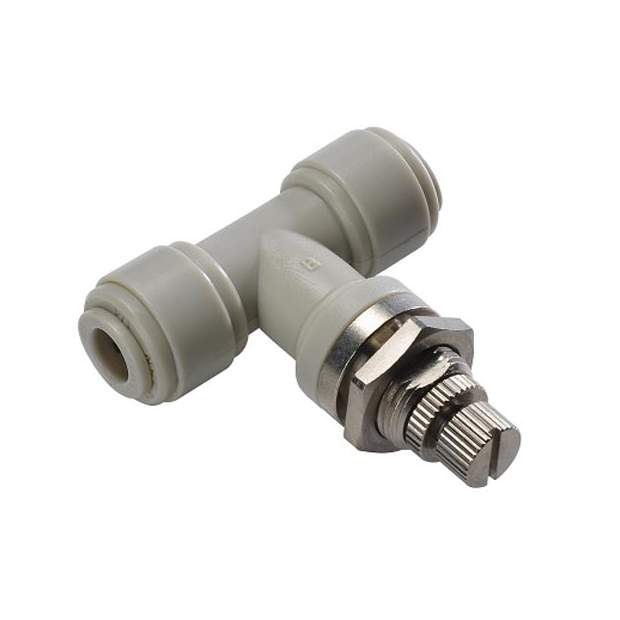

HSTB Durchflussreduzierer einstellbar zöllige Steckverbindung (Schottmontage)

HSTB Durchflussreduzierer einstellbar zöllige Steckverbindung (Schottmontage)

Steckverbindung 1/4 Zoll oder 3/8 Zoll

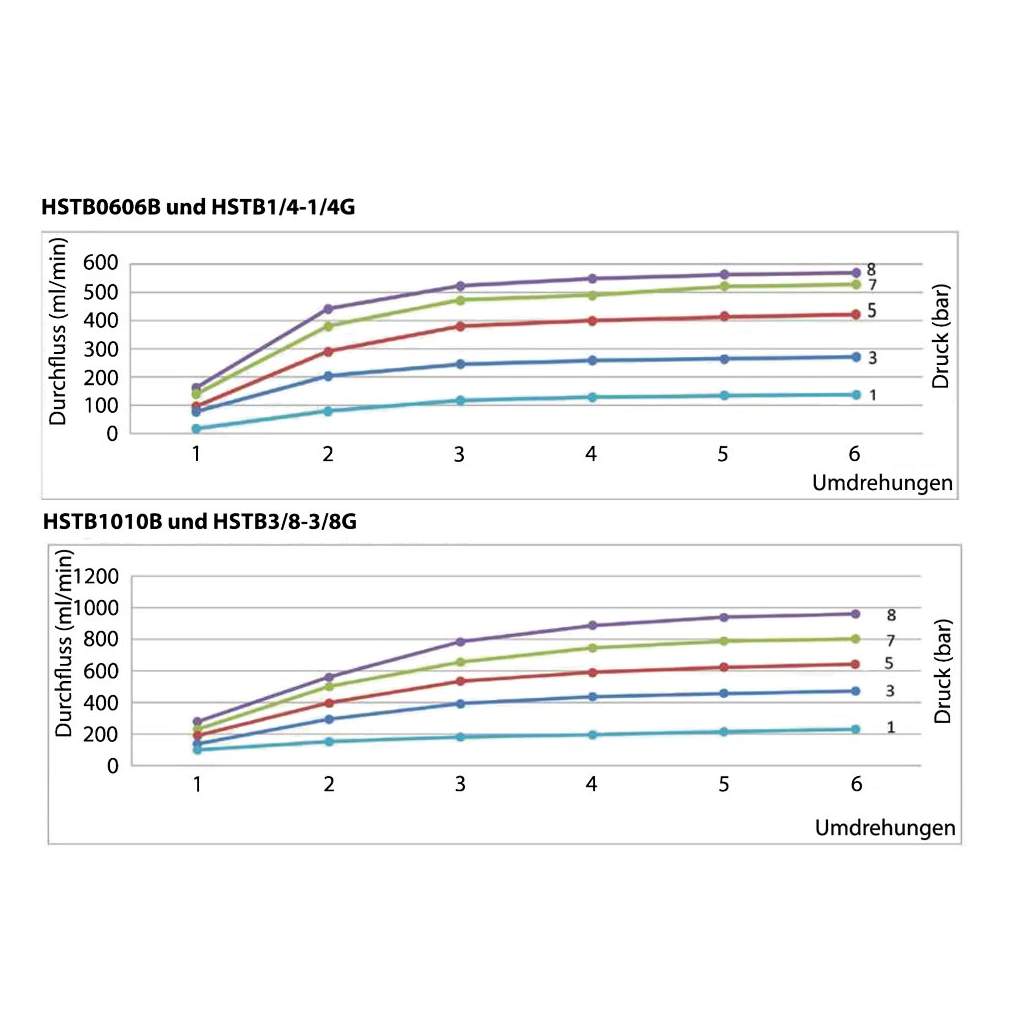

Einstellbereich 1/4 Zoll: 0 bis 600ml/min
Einstellbereich 3/8 Zoll: 0 bis 1.200ml/min
Spezielle Ausführung für Schottmontage
Temperaturbereich 1°C bis 98°C

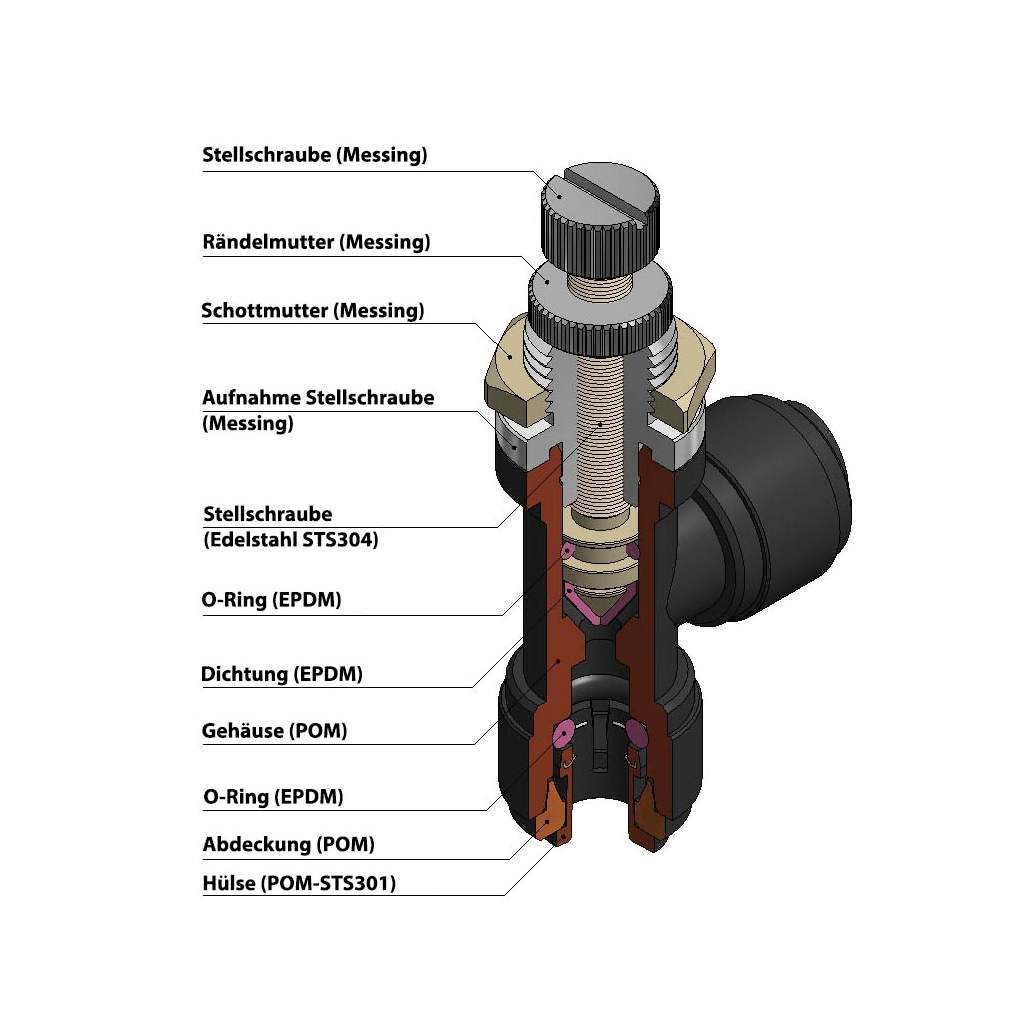

Material POM, Edelstahl sowie Dichtung aus EPDM
Druckfestigkeit 20 bar (1/4 Zoll) bzw. 16 bar (3/8 Zoll)
DVGW W270, KTW, WRAS, NSF und ACS

10,03 €

Inkl. gesetzlicher Ust. zzgl. Versand

Steckverbindung

Beschreibung

Schottmontage: Der Durchflussreduzierer (Stellventil) ist für Schottmontage geeignet. Dazu hat er an der Einstellschraube eine Mutter. Diese kann herausgedreht werden und der Durchflussreduzierer dann in die Bohrung eines Gehäuses oder eine Platte gesteckt werden. Anschließend wird die Mutter wieder aufgeschraubt und so das Stellventil fest mit dem Gehäuse/der Platte veschraubt. Im Ergebnis ist die Einstellschraube des Stellventils von außen zugänglich.

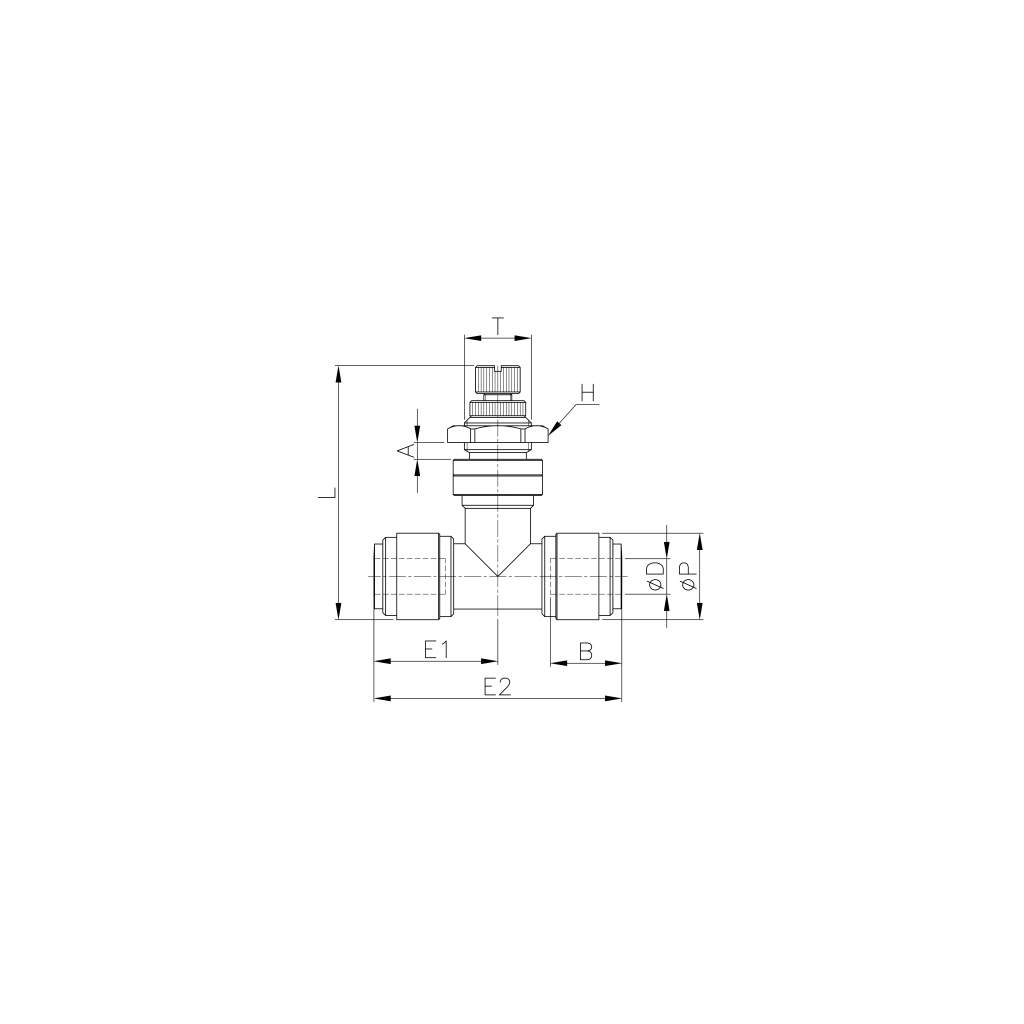

Varianten:	ØD	ØP	T	E1	E2	L (min)	L (max)	A	B	H	Gewicht
HSTB1/4-1/4G	1/4 Zoll	15,5mm	M12xP1	22,2mm	44,4mm	45,5mm	50,4mm	5,0mm	16,9mm	16,0mm	28,9g
HSTB3/8-3/8G	3/8 Zoll	20,0mm	M15xP1	26,1mm	52,1mm	52,7mm	58,4mm	6,0mm	19,8mm	19,0mm	54,0g
