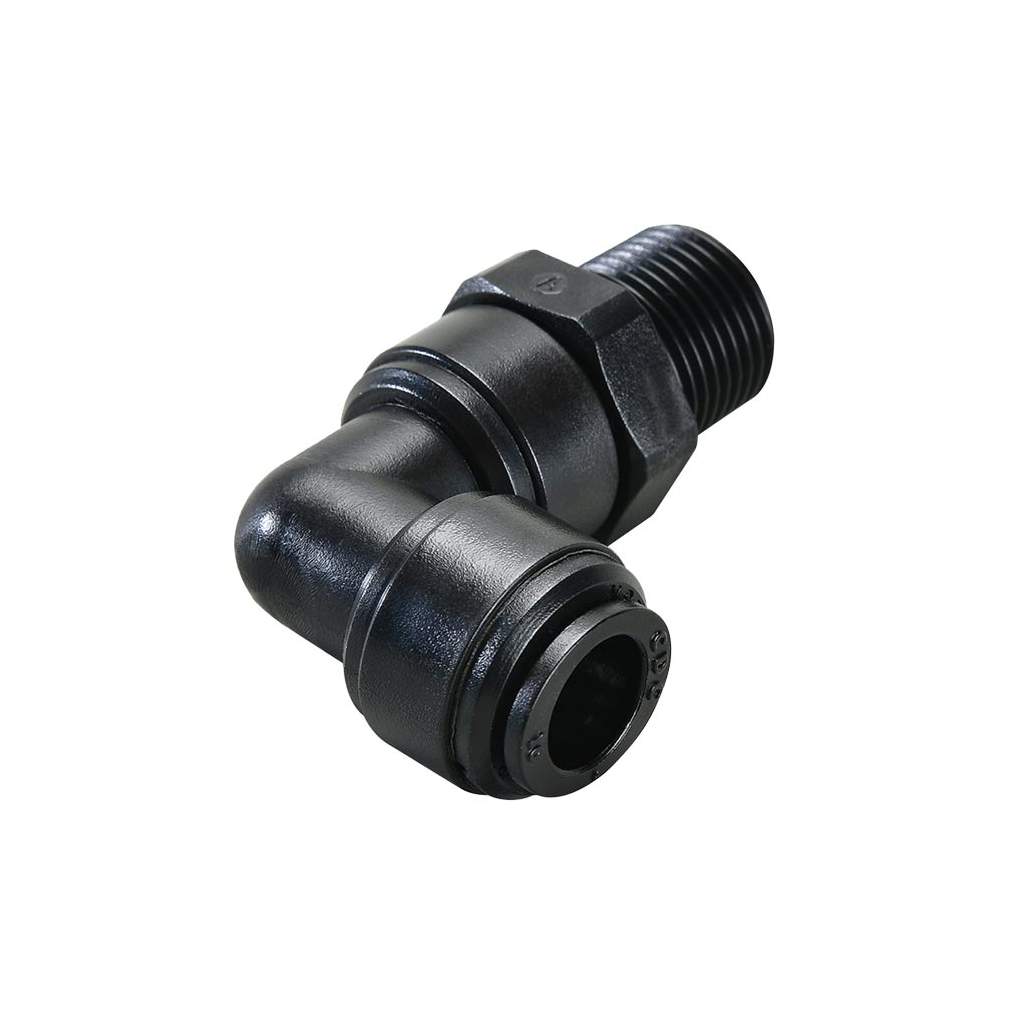

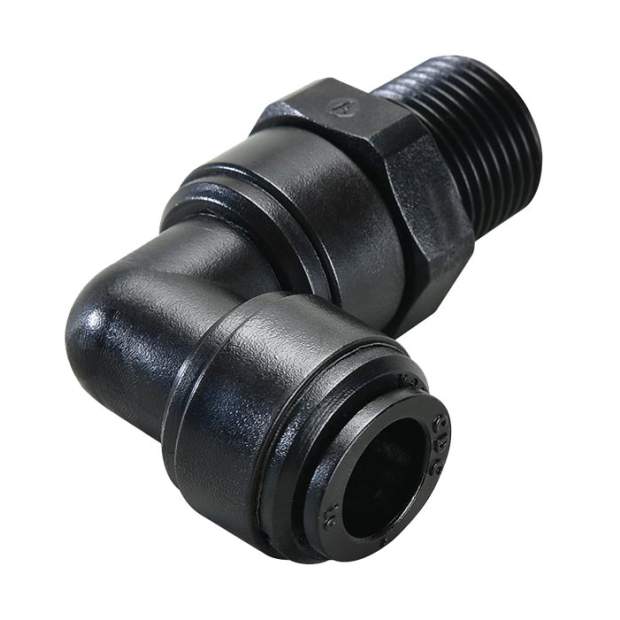

Bei diesem Einschraubwinkel ist der um 90° abgewinkelte Kopf mit der Steckverbindung beweglich und kann in alle Richtungen gedreht werden. Dies ist besondersdann vorteilhaft, wenn die Montage des Steckverbinders an schwer zugänglichen Stellen erfolgt. Durch den beweglichen Kopf des Steckverbinders wird die Steckverbindung mit dem eingesteckten Schlauch außerdem entlastet.

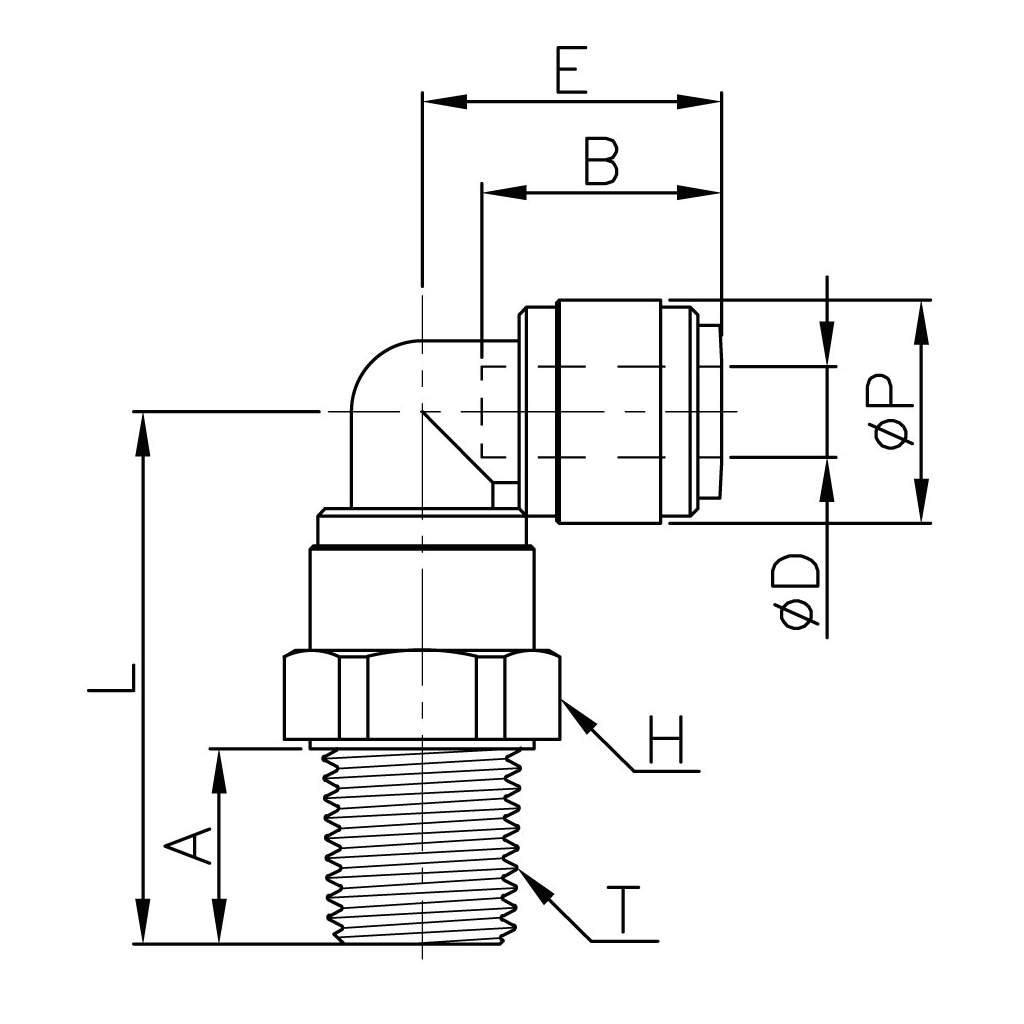

| Varianten: | ØD | T (BSPT) | ØP | A | B | E | H | L | Gewicht |
|---|---|---|---|---|---|---|---|---|---|
| HRPL04R01B | 4mm | R1/8 Zoll | 13,2mm | 9,1mm | 14,7mm | 17,9mm | 15,0mm | 29,7mm | 5,9g |
| HRPL04R02B | 4mm | R1/4 Zoll | 13,2mm | 13,1mm | 14,7mm | 17,9mm | 17,0mm | 33,7mm | 7,3g |
| HRPL06R01B | 6mm | R1/8 Zoll | 15,0mm | 9,1mm | 16,1mm | 20,1mm | 17,0mm | 31,7mm | 7,2g |
| HRPL06R02B | 6mm | R1/4 Zoll | 15,0mm | 13,1mm | 16,1mm | 20,1mm | 17,0mm | 35,7mm | 8,0g |
| HRPL08R01B | 8mm | R1/8 Zoll | 17,6mm | 9,1mm | 17,5mm | 21,9mm | 19,0mm | 33,4mm | 9,9g |
| HRPL08R02B | 8mm | R1/4 Zoll | 17,6mm | 13,1mm | 17,5mm | 21,9mm | 19,0mm | 37,4mm | 10,7g |
| HRPL08R03B | 8mm | R3/8 Zoll | 17,6mm | 13,5mm | 17,5mm | 21,9mm | 19,0mm | 37,8mm | 11,4g |
| HRPL10R02B | 10mm | R1/4 Zoll | 20,0mm | 13,1mm | 20,1mm | 25,8mm | 21,0mm | 41,4mm | 15,1g |
| HRPL10R03B | 10mm | R3/8 Zoll | 20,0mm | 13,5mm | 20,1mm | 25,8mm | 21,0mm | 41,8mm | 15,2g |
| HRPL10R04B | 10mm | R1/2 Zoll | 20,0mm | 16,5mm | 20,1mm | 25,8mm | 24,0mm | 44,8mm | 19,5g |
| HRPL12R03B | 12mm | R3/8 Zoll | 23,0mm | 13,5mm | 24,7mm | 31,7mm | 24,0mm | 48,2mm | 23,4g |
| HRPL12R04B | 12mm | R1/2 Zoll | 23,0mm | 16,5mm | 24,7mm | 31,7mm | 24,0mm | 51,2mm | 25,9g |
Herstellerinformationen:
CDC Pneumatics
30, Secheon-ro 1-gil, Dasa-eup
Dalseong-gun, Daegu
Republic of Korea
E-Mail: chumdancoupler@gmail.com
Telefon: +82 53 353 7501
Internet: https://fluidfit.net/eng/
Kontakt innerhalb EU:
Wassertechnik PRO
Queerenring 10B
04626 Schmölln
Deutschland
Telefon: +49 (0)3 44 91 - 58 16 11
E-Mail: post@wassertechnik.pro
| Hersteller: | FLUIDFIT |
| Kategorie: | Fluidtechnik |
| Artikelnummer: | SVM400100 |
