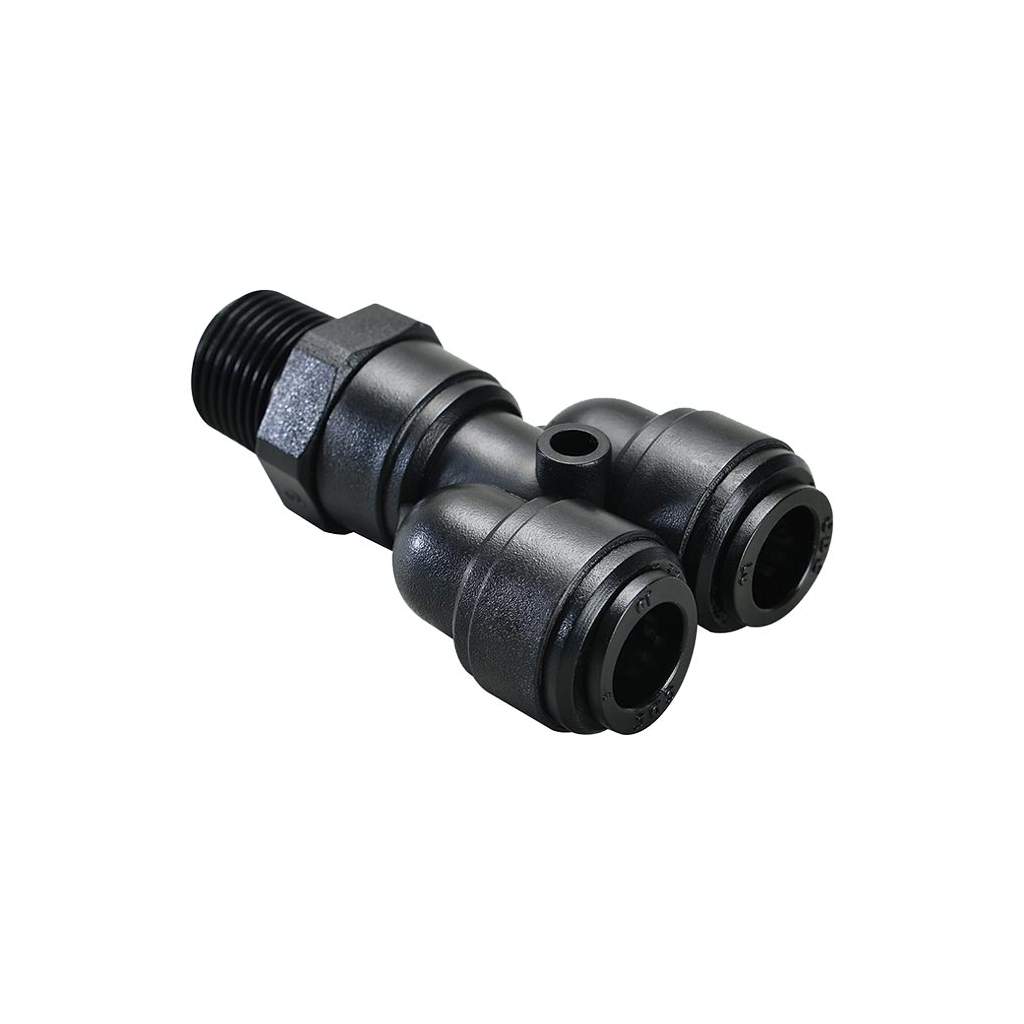

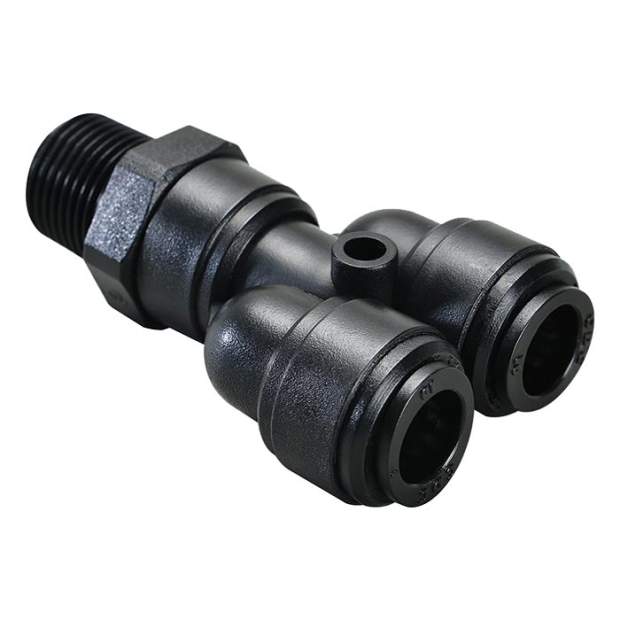

Die beiden paralellen Steckverbindungen sind auf dem Außengewinde drehbar gelagert und können so um 360° gedreht werden. Durch diese Beweglichkeit der Steckverbindungen wird die Montage erleichtert und es erfolgt eine Art Zugentlastung der eingsteckten Schläuche bzw. Stutzen.

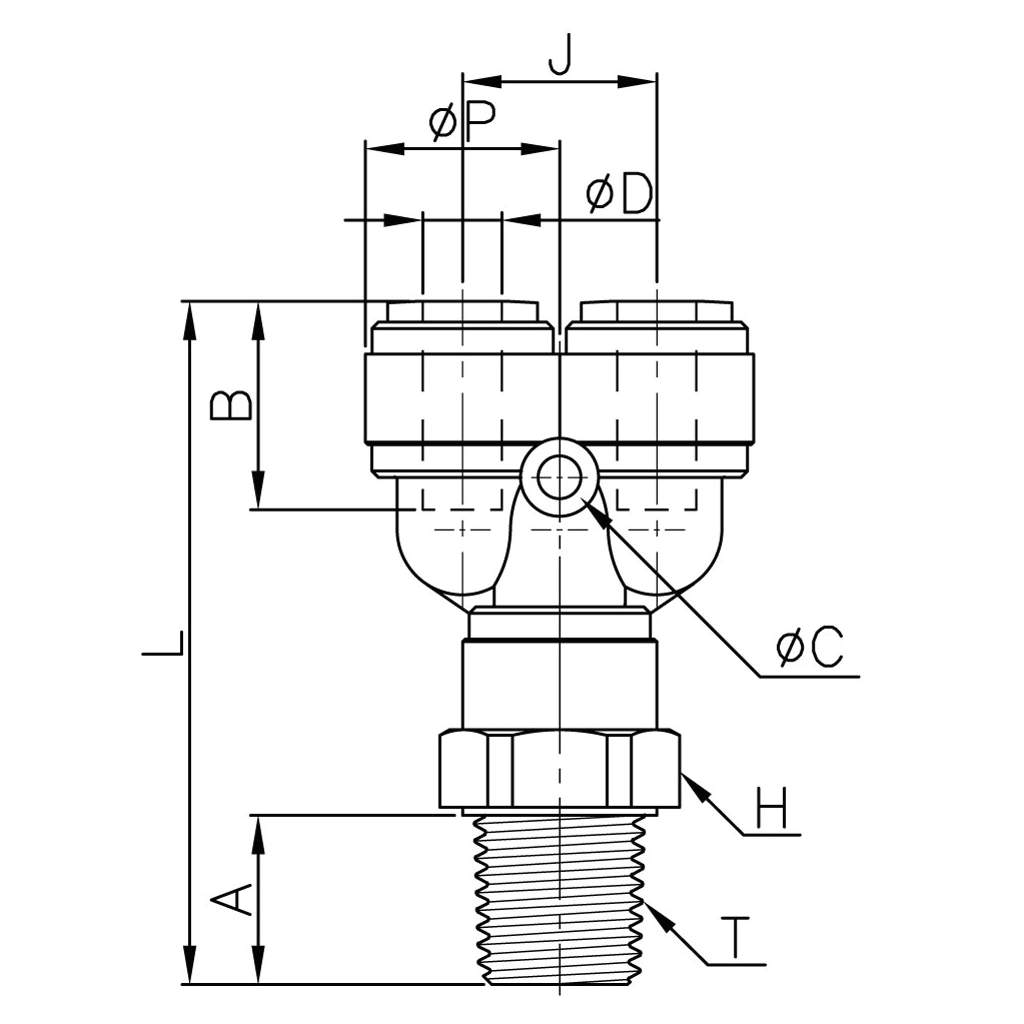

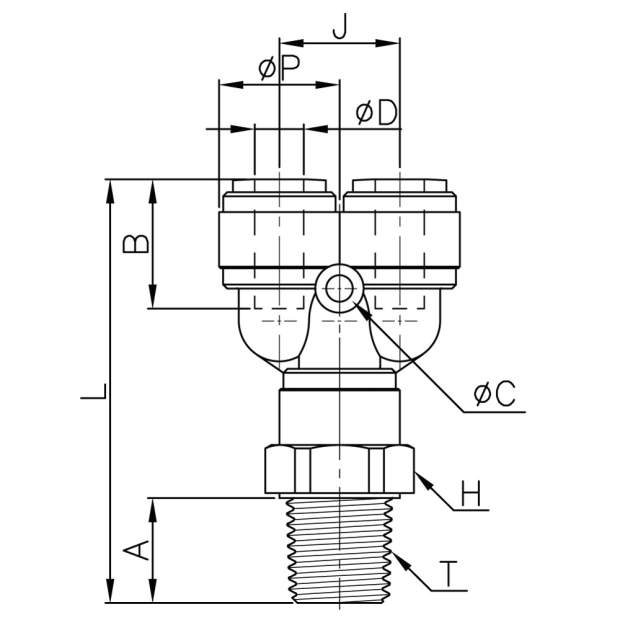

| Varianten: | ØD | T (BSPT) | ØP | A | B | J | H | L | ØC | Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|
| HRWT04R01B | 4mm | R1/8 Zoll | 13,8mm | 9,1mm | 14,7mm | 13,5mm | 15,0mm | 45,5mm | 3,3mm | 8,7g |
| HRWT04R02B | 4mm | R1/4 Zoll | 13,8mm | 13,1mm | 14,7mm | 13,5mm | 17,0mm | 49,5mm | 3,3mm | 10,1g |
| HRWT06R01B | 6mm | R1/8 Zoll | 15,5mm | 9,1mm | 16,1mm | 15,5mm | 17,0mm | 50,4mm | 3,3mm | 11,6g |
| HRWT06R02B | 6mm | R1/4 Zoll | 15,5mm | 13,1mm | 16,1mm | 15,5mm | 17,0mm | 54,4mm | 3,3mm | 12,5g |
| HRWT08R01B | 8mm | R1/8 Zoll | 17,6mm | 9,1mm | 17,5mm | 17,6mm | 19,0mm | 52,5mm | 4,5mm | 14,0g |
| HRWT08R02B | 8mm | R1/4 Zoll | 17,6mm | 13,1mm | 17,5mm | 17,6mm | 19,0mm | 56,5mm | 4,5mm | 14,9g |
| HRWT08R03B | 8mm | R3/8 Zoll | 17,6mm | 13,5mm | 17,5mm | 17,6mm | 19,0mm | 56,9mm | 4,5mm | 15,5g |
| HRWT10R02B | 10mm | R1/4 Zoll | 20,0mm | 13,1mm | 20,1mm | 20,0mm | 21,0mm | 61,8mm | 4,5mm | 20,9g |
| HRWT10R03B | 10mm | R3/8 Zoll | 20,0mm | 13,5mm | 20,1mm | 20,0mm | 21,0mm | 62,2mm | 4,5mm | 21,0g |
| HRWT10R04B | 10mm | R1/2 Zoll | 20,0mm | 16,5mm | 20,1mm | 20,0mm | 24,0mm | 65,2mm | 4,5mm | 25,3g |
| HRWT12R03B | 12mm | R3/8 Zoll | 23,0mm | 13,5mm | 24,7mm | 23,0mm | 24,0mm | 72,9mm | 4,5mm | 33,3g |
| HRWT12R04B | 12mm | R1/2 Zoll | 23,0mm | 16,5mm | 24,7mm | 23,0mm | 24,0mm | 75,9mm | 4,5mm | 35,8g |
Herstellerinformationen:
CDC Pneumatics
30, Secheon-ro 1-gil, Dasa-eup
Dalseong-gun, Daegu
Republic of Korea
E-Mail: chumdancoupler@gmail.com
Telefon: +82 53 353 7501
Internet: https://fluidfit.net/eng/
Kontakt innerhalb EU:
Wassertechnik PRO
Queerenring 10B
04626 Schmölln
Deutschland
Telefon: +49 (0)3 44 91 - 58 16 11
E-Mail: post@wassertechnik.pro
| Hersteller: | FLUIDFIT |
| Kategorie: | Fluidtechnik |
| Artikelnummer: | SVM400700 |
