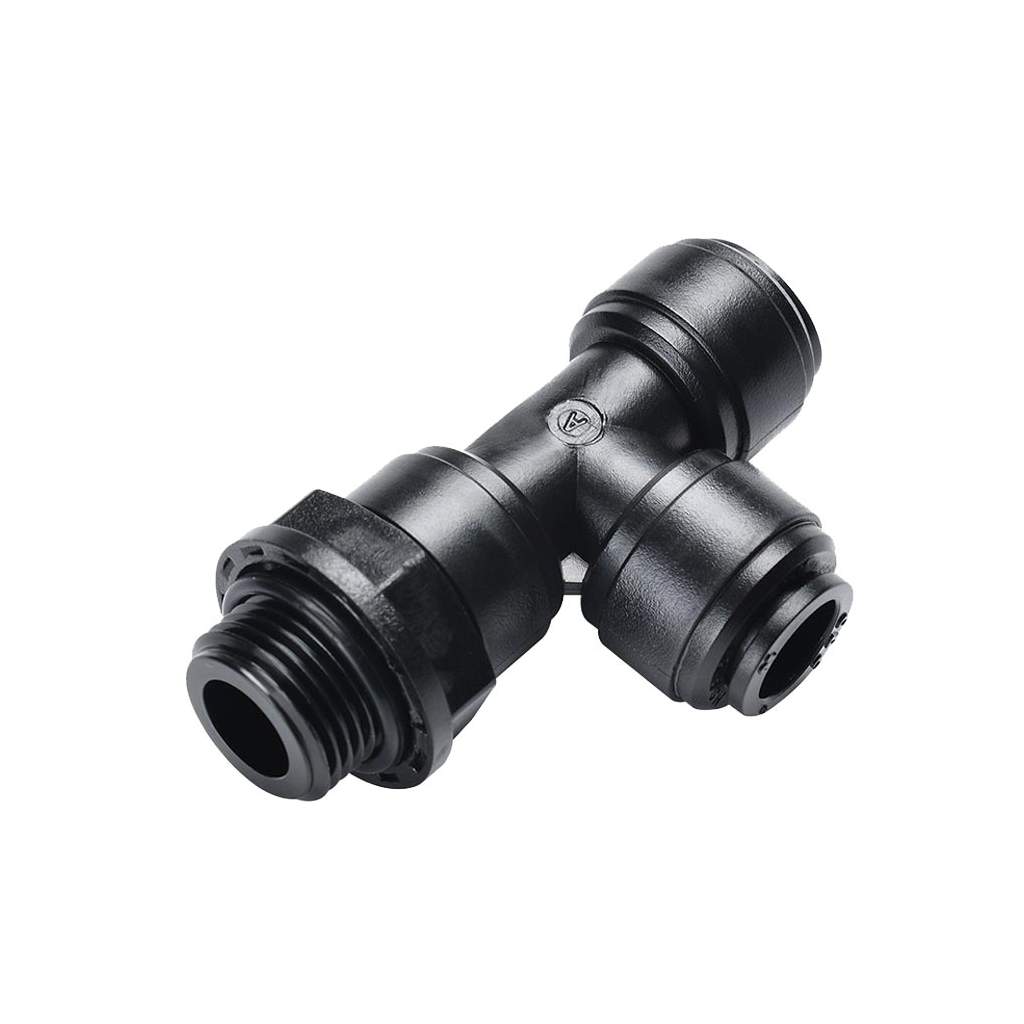

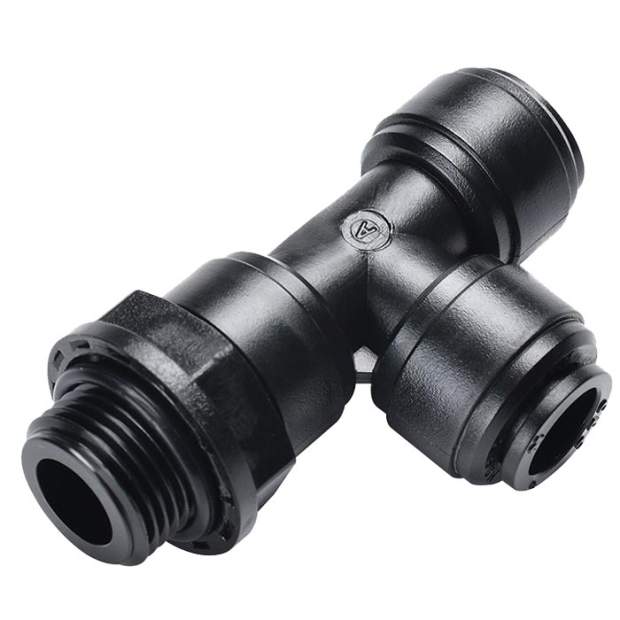

Die um 90° abgewinkelten Steckverbindungen sind auf dem Außengewinde drehbar gelagert und können so um 360° gedreht werden. Durch diese Beweglichkeit der Steckverbindungen wird die Montage erleichtert und es erfolgt eine Art Zugentlastung der eingsteckten Schläuche bzw. Stutzen. Am Gewindestutzen des Außengewindes (BSPP-Parallelgewinde) ist eine Dichtung aus EPDM verarbeitet, so dass die Schraubverbindung abgedichtet wrid.

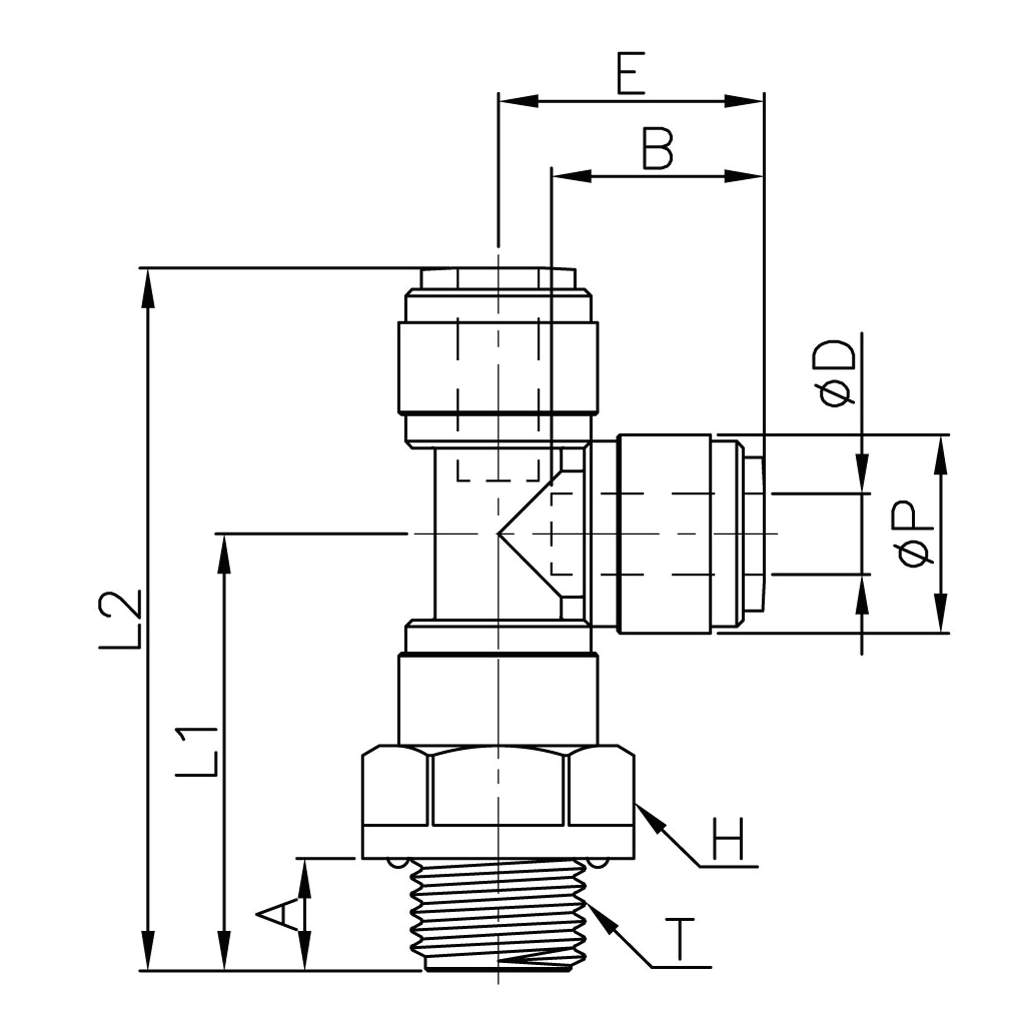

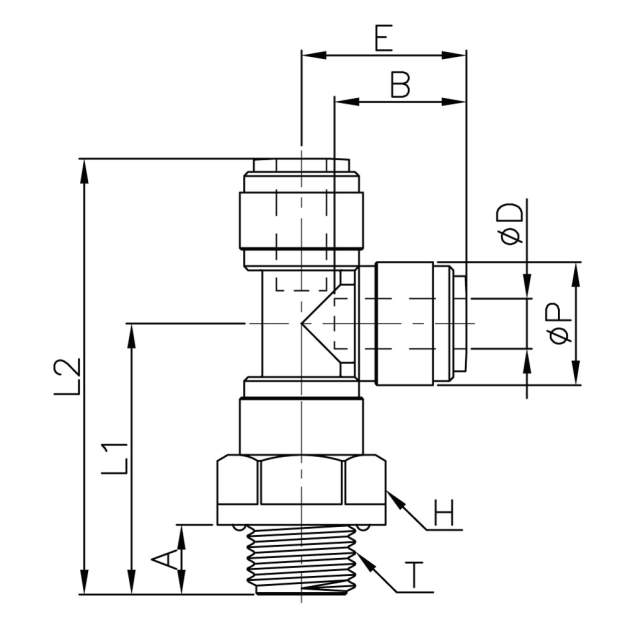

Varianten:
ØD
T (BSPP)
ØP
A
B
E
H
L1
L2
Gewicht
HRST04G01B
4mm
G1/8 Zoll
13,2mm
6,0mm
14,7mm
17,9mm
15,0mm
28,5mm
46,4mm
7,9g
HRST04G02B
4mm
G1/4 Zoll
13,2mm
8,5mm
14,7mm
17,9mm
18,0mm
31,0mm
48,9mm
9,6g
HRST06G01B
6mm
G1/8 Zoll
15,0mm
6,0mm
16,1mm
20,1mm
17,0mm
30,5mm
50,6mm
10,0g
HRST06G02B
6mm
G1/4 Zoll
15,0mm
8,5mm
16,1mm
20,1mm
18,0mm
33,0mm
53,1mm
11,0g
HRST08G01B
8mm
G1/8 Zoll
17,6mm
6,0mm
17,5mm
21,9mm
18,0mm
31,9mm
53,8mm
13,4g
HRST08G02B
8mm
G1/4 Zoll
17,6mm
8,5mm
17,5mm
21,9mm
18,0mm
34,4mm
56,3mm
14,0g
HRST08G03B
8mm
G3/8 Zoll
17,6mm
9,0mm
17,5mm
21,9mm
22,0mm
34,9mm
56,8mm
15,8g
HRST10G02B
10mm
G1/4 Zoll
20,0mm
8,5mm
20,1mm
25,8mm
22,0mm
38,0mm
63,8mm
19,8g
HRST10G03B
10mm
G3/8 Zoll
20,0mm
9,0mm
20,1mm
25,8mm
22,0mm
38,5mm
64,3mm
20,2g
HRST10G04B
10mm
G1/2 Zoll
20,0mm
12,5mm
20,1mm
25,8mm
26,0mm
42,0mm
67,8mm
23,5g
HRST12G03B
12mm
G3/8 Zoll
23,0mm
9,0mm
24,7mm
31,7mm
26,0mm
43,7mm
75,4mm
30,0g
HRST12G04B
12mm
G1/2 Zoll
23,0mm
12,5mm
24,7mm
31,7mm
26,0mm
47,2mm
78,9mm
32,0g
Herstellerinformationen:
CDC Pneumatics
30, Secheon-ro 1-gil, Dasa-eup
Dalseong-gun, Daegu
Republic of Korea
