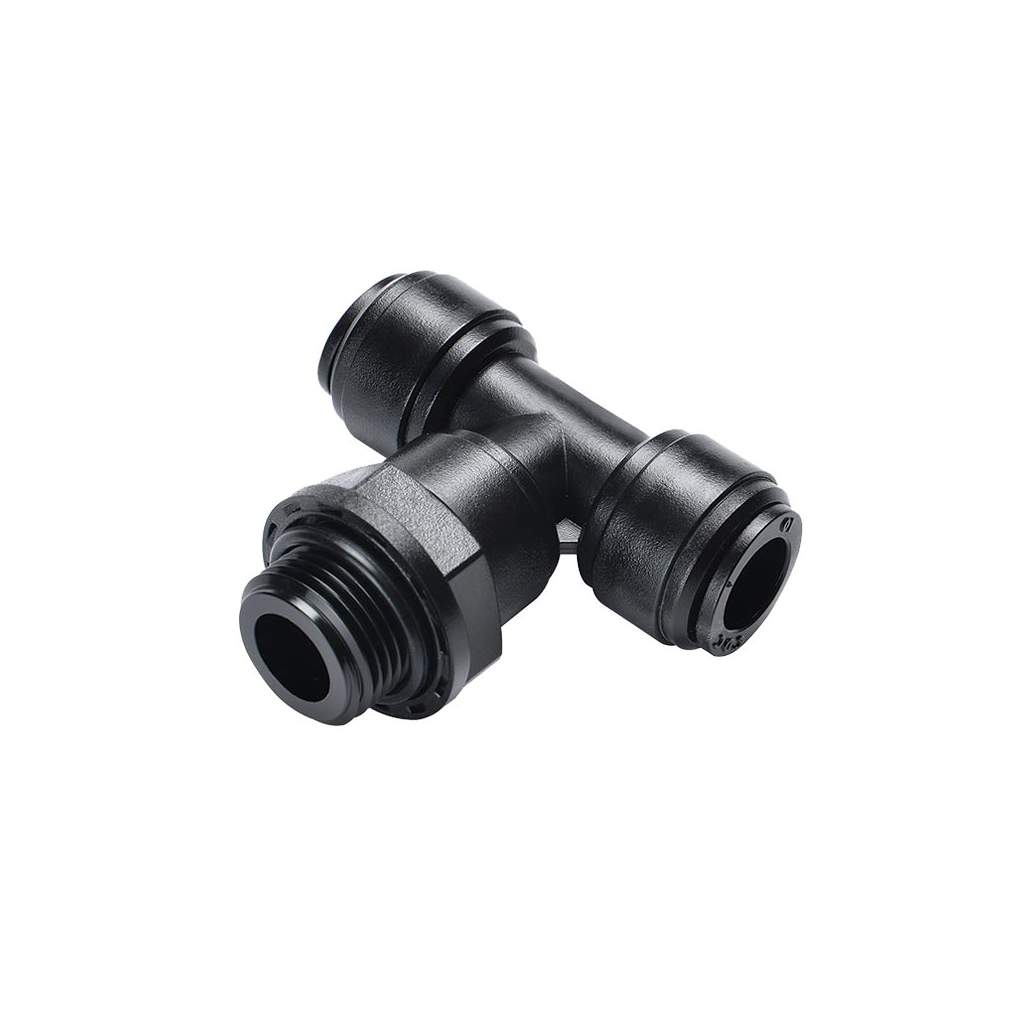

Die beiden gegenüberliegenden Steckverbindungen sind auf dem Außengewinde beweglich und können um 360° gedreht werden. Durch diese Beweglichkeit der Steckverbindungen wird die Montage erleichtert und es erfolgt eine Art Zugentlastung der eingsteckten Schläuche bzw. Stutzen. Am Gewindestutzen des Außengewindes (BSPP-Parallelgewinde) ist eine Dichtung aus EPDM verarbeitet, so dass die Schraubverbindung abgedichtet wrid.

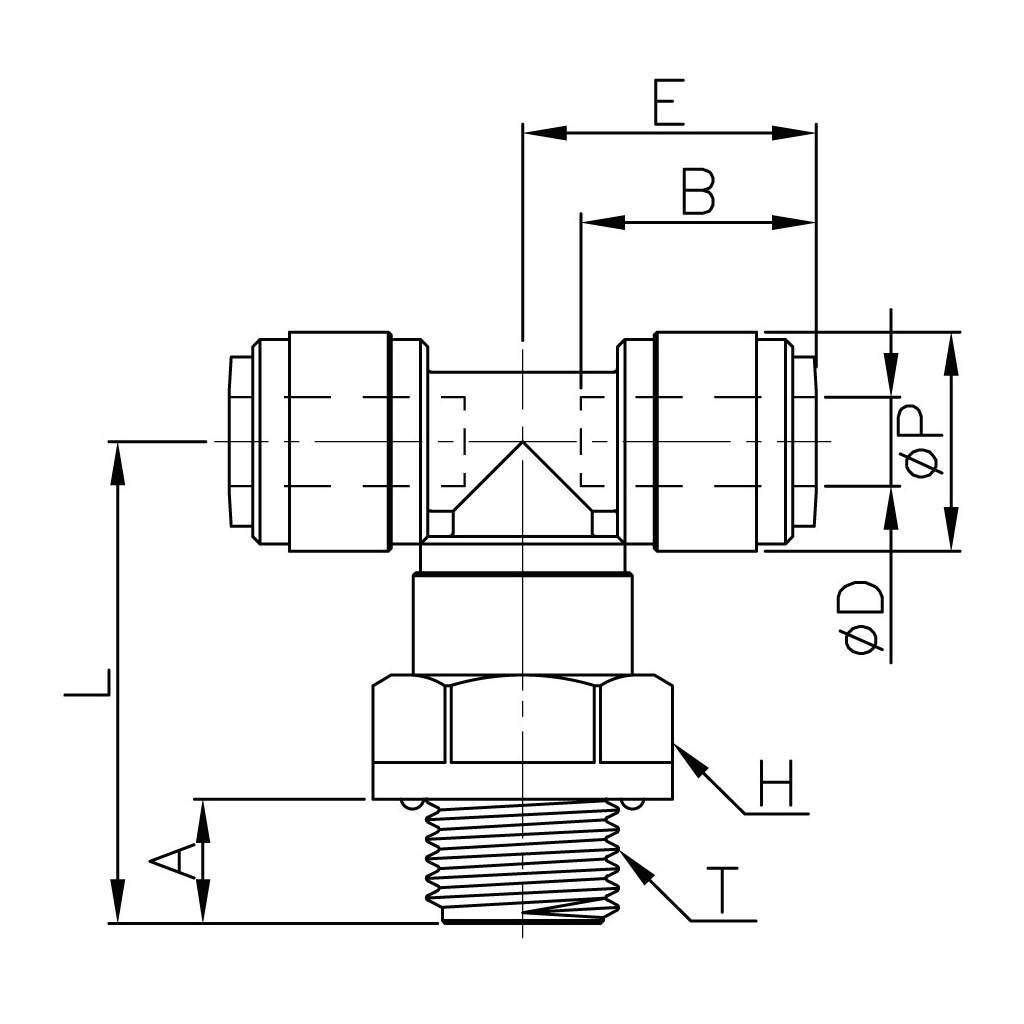

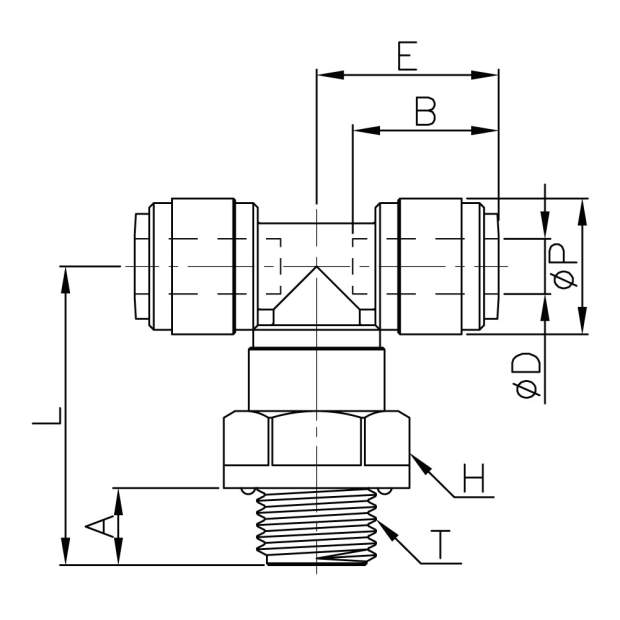

| Varianten: |
ØD |
T (BSPP) |
ØP |
A |
B |
E |
H |
L |
Gewicht |
| HRPT04G01B |
4mm |
G1/8 Zoll |
13,2mm |
6,0mm |
14,7mm |
17,9mm |
15,0mm |
28,5mm |
7,9g |
| HRPT04G02B |
4mm |
G1/4 Zoll |
13,2mm |
8,5mm |
14,7mm |
17,9mm |
18,0mm |
31,0mm |
9,6g |
| HRPT06G01B |
6mm |
G1/8 Zoll |
15,0mm |
6,0mm |
16,1mm |
20,1mm |
17,0mm |
30,5mm |
10,0g |
| HRPT06G02B |
6mm |
G1/4 Zoll |
15,0mm |
8,5mm |
16,1mm |
20,1mm |
18,0mm |
33,0mm |
11,0g |
| HRPT08G01B |
8mm |
G1/8 Zoll |
17,6mm |
6,0mm |
17,5mm |
21,9mm |
18,0mm |
31,9mm |
13,4g |
| HRPT08G02B |
8mm |
G1/4 Zoll |
17,6mm |
8,5mm |
17,5mm |
21,9mm |
18,0mm |
34,4mm |
14,0g |
| HRPT08G03B |
8mm |
G3/8 Zoll |
17,6mm |
9,0mm |
17,5mm |
21,9mm |
22,0mm |
34,9mm |
15,8g |
| HRPT10G02B |
10mm |
G1/4 Zoll |
20,0mm |
8,5mm |
20,1mm |
25,8mm |
22,0mm |
38,0mm |
19,8g |
| HRPT10G03B |
10mm |
G3/8 Zoll |
20,0mm |
9,0mm |
20,1mm |
25,8mm |
22,0mm |
38,5mm |
20,2g |
| HRPT10G04B |
10mm |
G1/2 Zoll |
20,0mm |
12,5mm |
20,1mm |
25,8mm |
26,0mm |
42,0mm |
23,5g |
| HRPT12G03B |
12mm |
G3/8 Zoll |
23,0mm |
9,0mm |
24,7mm |
31,7mm |
26,0mm |
43,7mm |
30,0g |
| HRPT12G04B |
12mm |
G1/2 Zoll |
23,0mm |
12,5mm |
24,7mm |
31,7mm |
26,0mm |
47,2mm |
32,0g |
