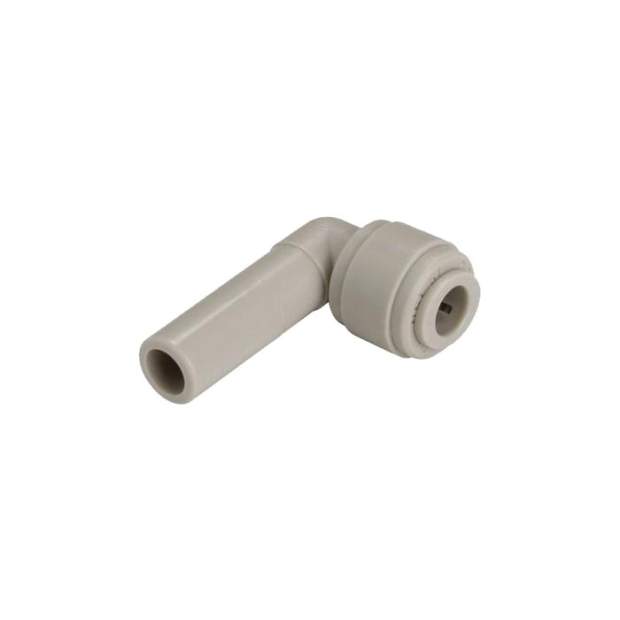

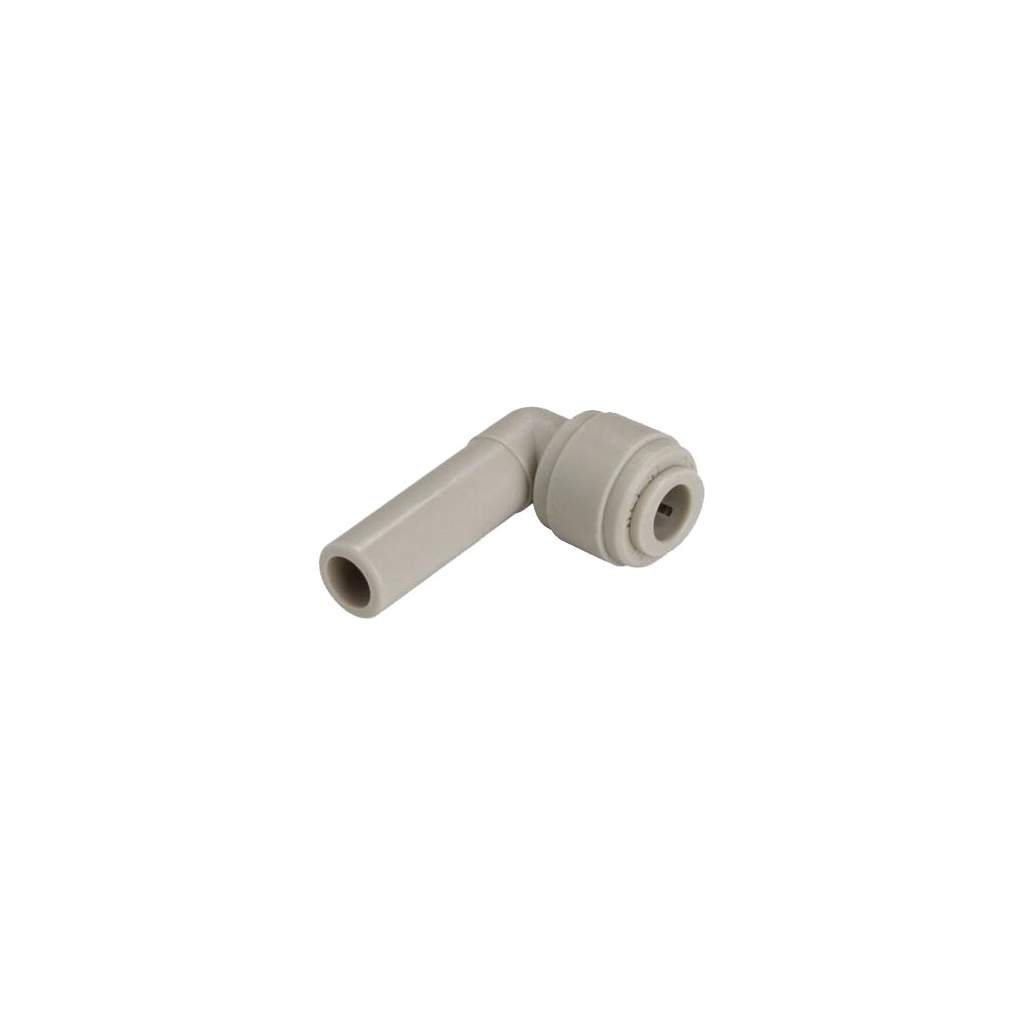

HLJ Einsteck-Winkel-Verbinder zölliger Stutzen und Steckverbindung 5/32 bis 1/2 Zoll

HLJ Einsteck-Winkel-Verbinder zölliger Stutzen und Steckverbindung 5/32 bis 1/2 Zoll

HLJ Einsteck-Winkel-Verbinder zölliger Stutzen und Steckverbindung 5/32 bis 1/2 Zoll

Einsteckverbinder mit Stutzen und Steckverbindung
Spezielle Ausführungen zur Reduzierung
Reduzierung mit 3/8 Zoll Stutzen und 6mm Steckverbindung
Für Trinkwasser, Flüssigkeiten, Getränke und Druckluft
Material POM sowie Dichtung aus EPDM
Temperaturbereich 1°C bis 98°C
Druckfestigkeit 20 bar (bis 5/16 Zoll), 16 bar (bis 3/8 Zoll), 14bar (1/2 Zoll)
DVGW W270, KTW, WRAS, NSF und ACS

1,21 €

Inkl. gesetzlicher Ust. zzgl. Versand

Varianten

Beschreibung

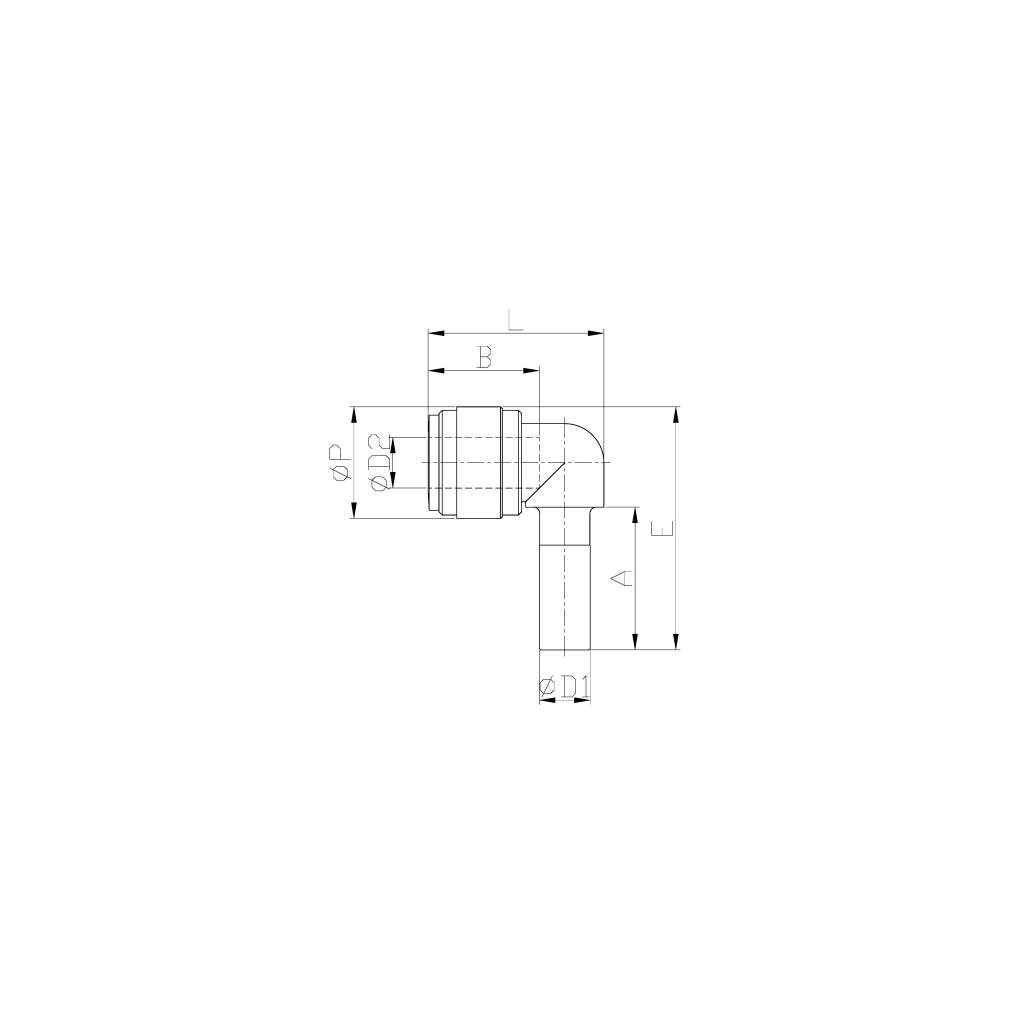

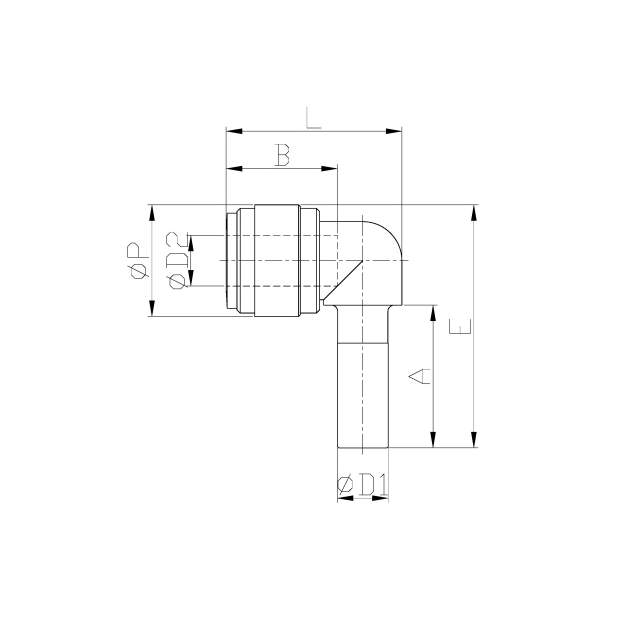

Varianten:	ØD1	ØD2	ØP	A	B	E	L	Gewicht
HLJ5/32-5/32G	5/32 Zoll	5/32 Zoll	13,2mm	18,0mm	14,7mm	30,1mm	21,9mm	2,5g
HLJ3/16-3/16G	3/16 Zoll	3/16 Zoll	13,8mm	18,5mm	15,0mm	31,4mm	22,5mm	2,9g
HLJ1/4-1/4G	1/4 Zoll	1/4 Zoll	15,5mm	21,0mm	16,9mm	34,8mm	25,1mm	3,7g
HLJ5/16-5/16G	5/16 Zoll	5/16 Zoll	17,6mm	22,5mm	17,5mm	38,3mm	27,7mm	5,4g
HLJ3/8-3/8G	3/8 Zoll	3/8 Zoll	20,0mm	24,8mm	20,2mm	43,2mm	31,4mm	7,9g
HLJ5/32-5/32G	5/32 Zoll	5/32 Zoll	13,2mm	18,0mm	14,7mm	30,1mm	21,9mm	2,5g

Reduzierung oder Vergrößerung:

Varianten:	ØD1	ØD2	ØP	A	B	E	L	Gewicht
HLJ1/4-5/16G	1/4 Zoll	5/16 Zoll	17,6mm	21,0mm	17,5mm	36,8mm	25,7mm	4,5g
HLJ3/8-1/4G	3/8 Zoll	1/4 Zoll	15,5mm	24,8mm	16,9mm	38,6mm	25,1mm	4,5g
HLJ3/8-5/16G	3/8 Zoll	5/16 Zoll	20,0mm	24,8mm	17,5mm	43,2mm	31,0mm	8,1g

Umsetzung von zölliger Steckverbindung auf metrische Steckverbindung:

Varianten:	ØD1	ØD2	ØP	A	B	E	L	Gewicht
HLJ1/4-06B	1/4 Zoll	6mm	15,5mm	21,0mm	16,1mm	34,8mm	24,1mm	3,8g
HLJ3/8-06B	3/8 Zoll	6mm	15,5mm	24,8mm	16,1mm	38,6mm	25,1mm	4,5g

Hersteller:	FLUIDFIT
Kategorie:	Fluidtechnik
Artikelnummer:	SVZ110600
