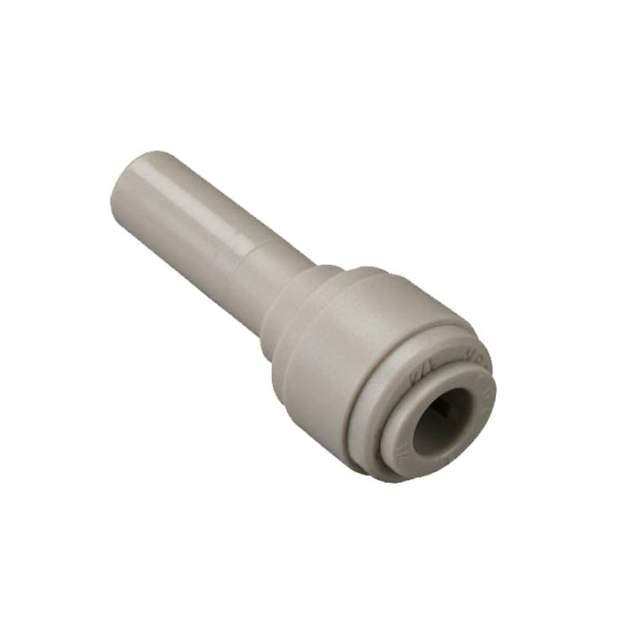

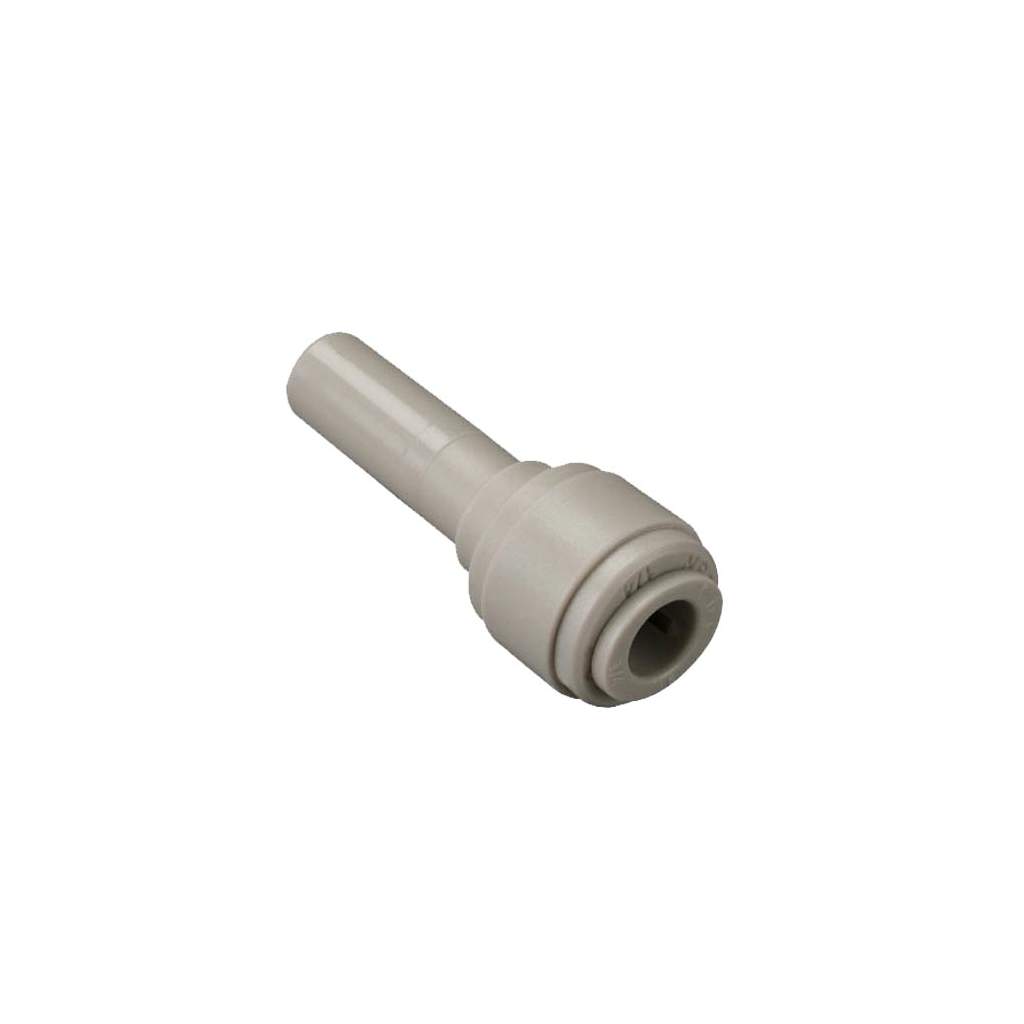

Verschiedene Ausführungen dieses Steckverbinders können entweder zur Reduzierung oder Vergrößerung zölliger Schläuche bzw. anderer Steckverbinder verwendet werden. Es gibt auch eine spezielle Ausführung zur Umsetzung eines 1/2 Zoll Schlauches bzw. Steckverbinders auf eine metrische 15mm Steckverbindung (HGJ1/2-15G).
Reduzierung der Steckverbindung (größerer Stutzen, kleinere Steckverbindung):

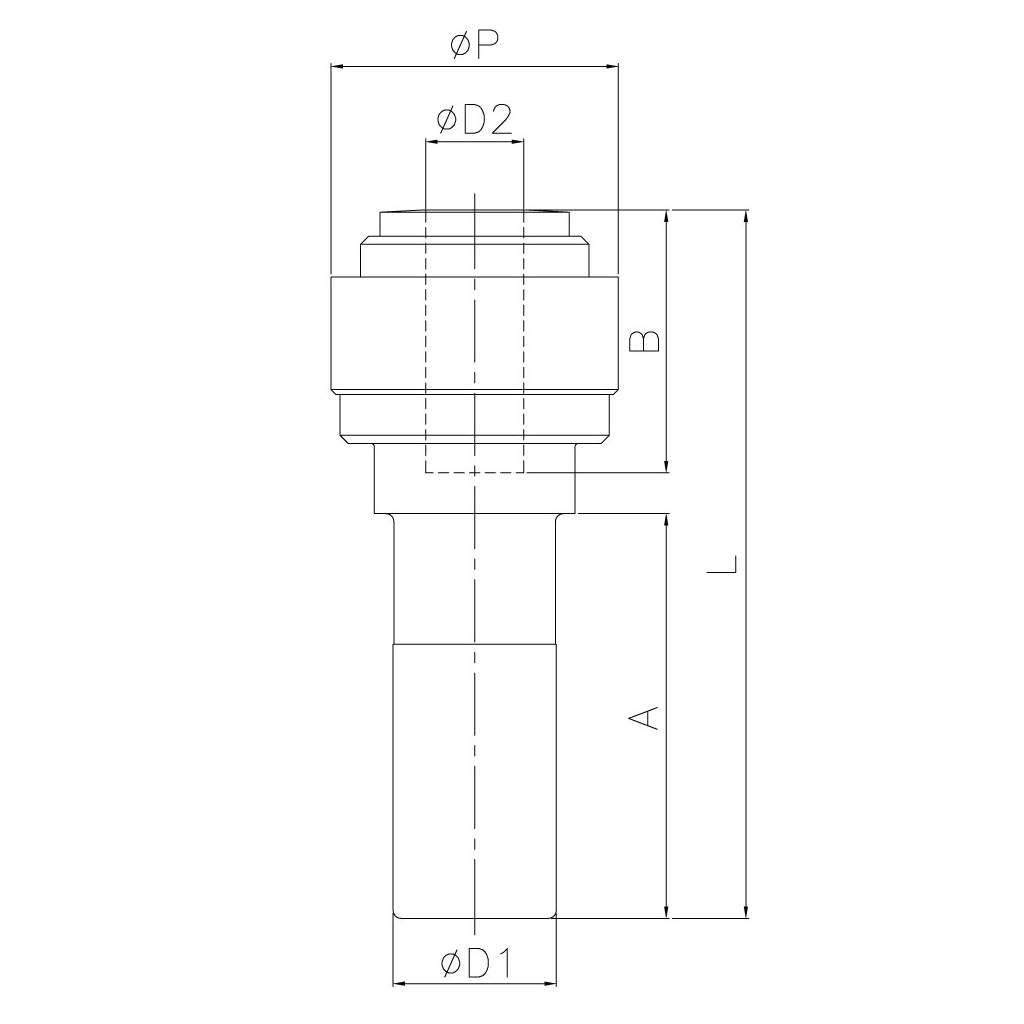

Varianten: | ØD1 | ØD2 | ØP | L | A | B | Gewicht |
---|---|---|---|---|---|---|---|
HGJ1/4-5/32G | 1/4 Zoll | 5/32 Zoll | 13,2mm | 36,7mm | 21,0mm | 14,7mm | 2,4g |
HGJ5/16-1/4G | 5/16 Zoll | 1/4 Zoll | 15,5mm | 40,6mm | 22,5mm | 16,9mm | 3,4g |
HGJ5/16-5/16G | 5/16 Zoll | 5/16 Zoll | 17,6mm | 41,5mm | 22,5mm | 17,5mm | 4,5g |
HGJ3/8-3/16G | 3/8 Zoll | 3/16 Zoll | 13,8mm | 41,8mm | 24,8mm | 15,0mm | 3,3g |
HGJ3/8-1/4G | 3/8 Zoll | 1/4 Zoll | 17,6mm | 43,9mm | 24,8mm | 16,9mm | 4,7g |
HGJ3/8-5/16G | 3/8 Zoll | 5/16 Zoll | 17,6mm | 44,3mm | 24,8mm | 17,5mm | 4,6g |
HGJ1/2-5/16G | 1/2 Zoll | 5/16 Zoll | 20,0mm | 51,3mm | 29,5mm | 17,5mm | 7,5g |
HGJ1/2-3/8G | 1/2 Zoll | 3/8 Zoll | 20,0mm | 51,7mm | 29,5mm | 20,2mm | 7,1g |
Vergrößerung der Steckverbindung (kleinerer Stutzen, größere Steckverbindung):
Varianten: | ØD1 | ØD2 | ØP | L | A | B | Gewicht |
---|---|---|---|---|---|---|---|
HGJ5/16-3/8G | 5/16 Zoll | 3/8 Zoll | 20,0mm | 45,0mm | 22,5mm | 20,2mm | 5,9g |
HGJ3/8-1/2G | 3/8 Zoll | 1/2 Zoll | 23,6mm | 52,1mm | 24,8mm | 25,1mm | 9,0g |
Umsetzung von zölliger Steckverbindung auf metrische Steckverbindung:
Varianten: | ØD1 | ØD2 | ØP | L | A | B | Gewicht |
---|---|---|---|---|---|---|---|
HGJ1/4-06G | 1/4 Zoll | 6mm | 15,0mm | 38,8mm | 21,0mm | 16,1mm | 3,0g |
HGJ1/2-15G | 1/2 Zoll | 15mm | 28,0mm | 61,7mm | 29,5mm | 29,4mm | 15,2g |
Hersteller: | FLUIDFIT |
Kategorie: | Fluidtechnik |
Artikelnummer: | SVZ130600 |
