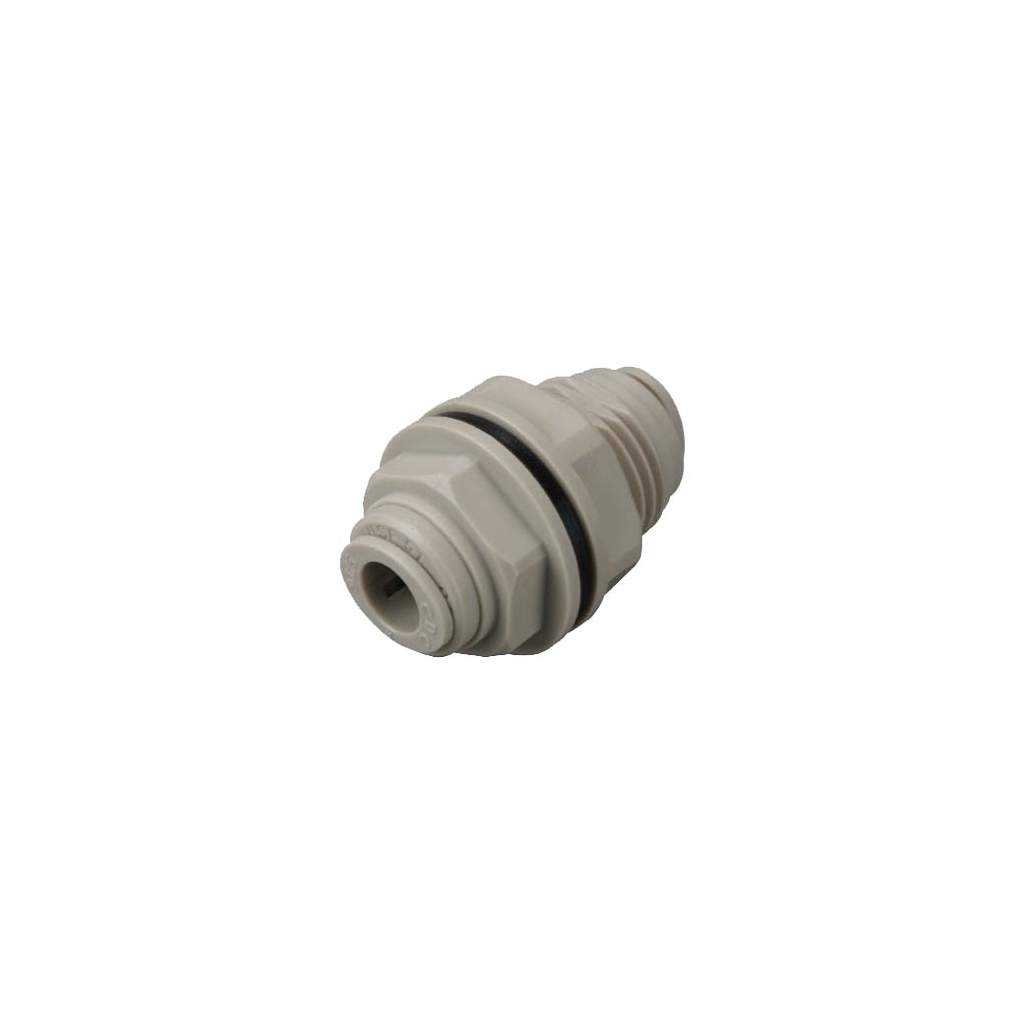

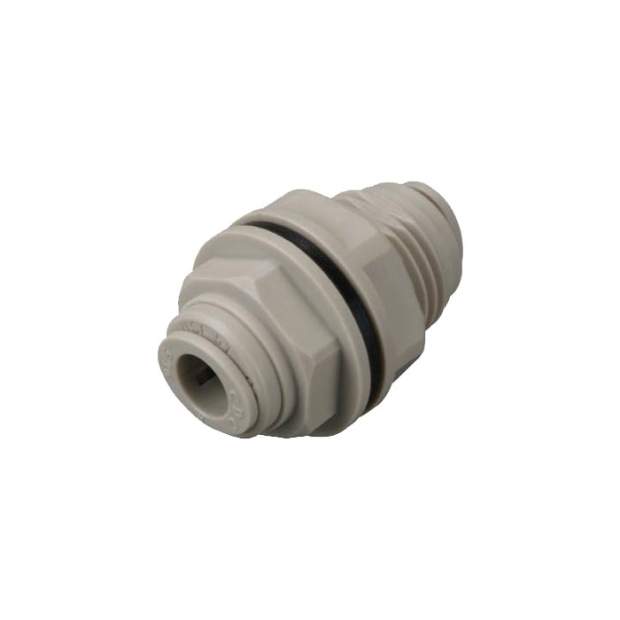

HMM Schott-Verbinder mit zölliger Steckverbindung 5/32 bis 1/2 Zoll

  • Schottverbinder mit EPDM-Dichtung an der Verschraubung
  • Zum Einschrauben in Gehäuse oder Frontplatten
  • Steckverbindung für zöllige Schläuche oder Stutzen
  • Spezielle Ausführungen als Reduzierung oder hybrid metrisch/zöllig
  • Für Trinkwasser, Flüssigkeiten, Getränke und Druckluft
  • Material POM, Dichtung aus EPDM, Halteelement aus Edelstahl STS301
  • Temperaturbereich 1°C bis 98°C
  • Druckfestigkeit 20 bar (bis 5/16 Zoll), 16 bar (bis 3/8 Zoll), 14bar (1/2 Zoll)
  • DVGW W270, KTW, WRAS, NSF und ACS
1,71 €

Inkl. gesetzlicher Ust. zzgl. Versand


  • Steckverbindung:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

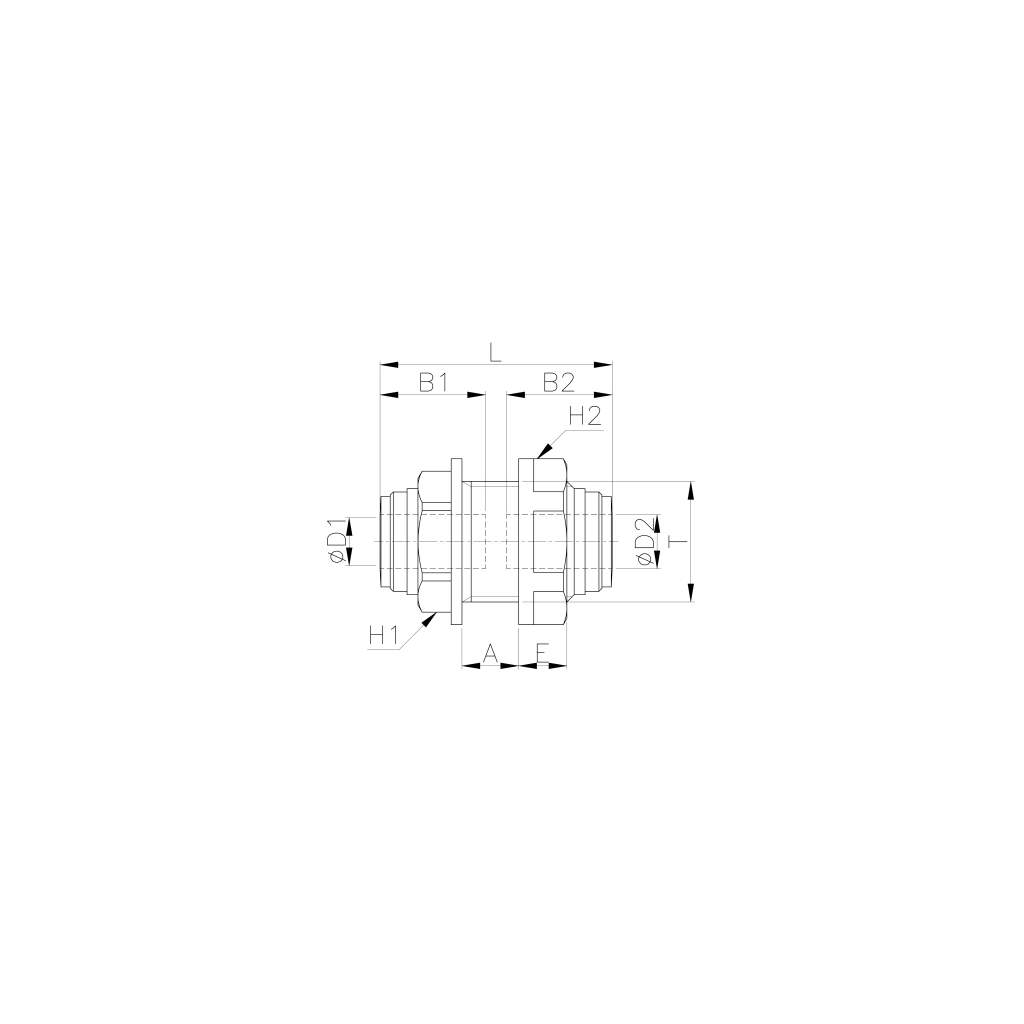

Varianten: ØD1 ØD2 T L B1 B2 H1 (fixiert) H2 Gewicht
HMM5/32-5/32G 5/32 Zoll 5/32 Zoll M15x1,5p 32,4mm 14,7mm 14,7mm 17,0mm 18,0mm 6,9g
MM1/4-1/4G 1/4 Zoll 1/4 Zoll M17x1,5p 35,7mm 16,9mm 16,9mm 19,0mm 21,0mm 9,4g
HMM5/16-5/16G 5/16 Zoll 5/16 Zoll M20x1,75p 38,5mm 17,5mm 17,5mm 21,0mm 25,5mm 14,2g
HMM3/8-3/8G 3/8 Zoll 3/8 Zoll M24x1,75p 42,4mm 20,2mm 20,2mm 24,0mm 28,5mm 20,1g
HMM1/2-1/2G 1/2 Zoll 1/2 Zoll M27x2,0p 51,8mm 25,1mm 25,1mm 27,0mm 31,0mm 27,6g

Reduzierung/Vergrößerung der Steckverbindung:

Varianten: ØD1 ØD2 T L B1 B2 H1 (fixiert) H2 Gewicht
HMM1/4-3/8G 1/4 Zoll 3/8 Zoll M24x1,75p 47,9mm 16,9mm 20,2mm 24,0mm 28,5mm 20,9g

Hybride Ausführungen mit metrischer und zölliger Steckverbindung:

Varianten: ØD1 ØD2 T L B1 B2 H1 (fixiert) H2 Gewicht
HMM06-1/4G 6mm 1/4 Zoll M17x1,5p 35,7 16,1mm 16,9mm 19,0mm 21,0mm 9,8g
HMM1/4-06G 1/4 Zoll 6mm M17x1,5p 35,7mm 16,9mm 16,1mm 19,0mm 21,0mm 9,8g
Hersteller: FLUIDFIT
Kategorie: Steckverbinder
Artikelnummer: SVZ100400

Datenblatt als PDF-Datei
