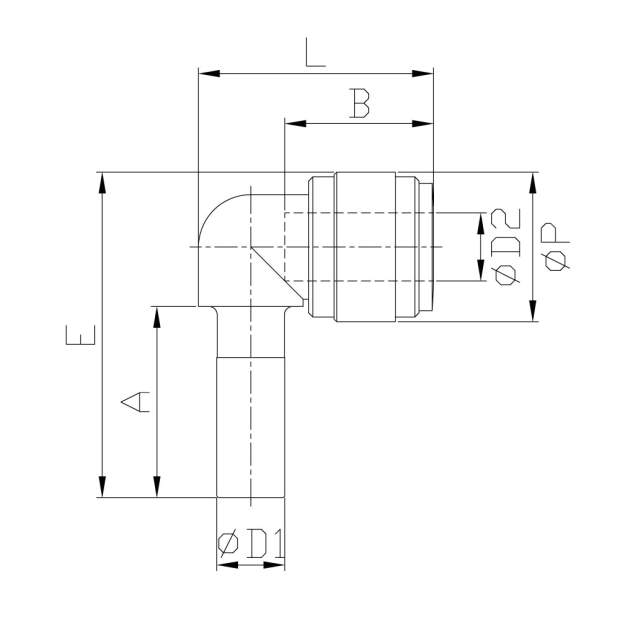

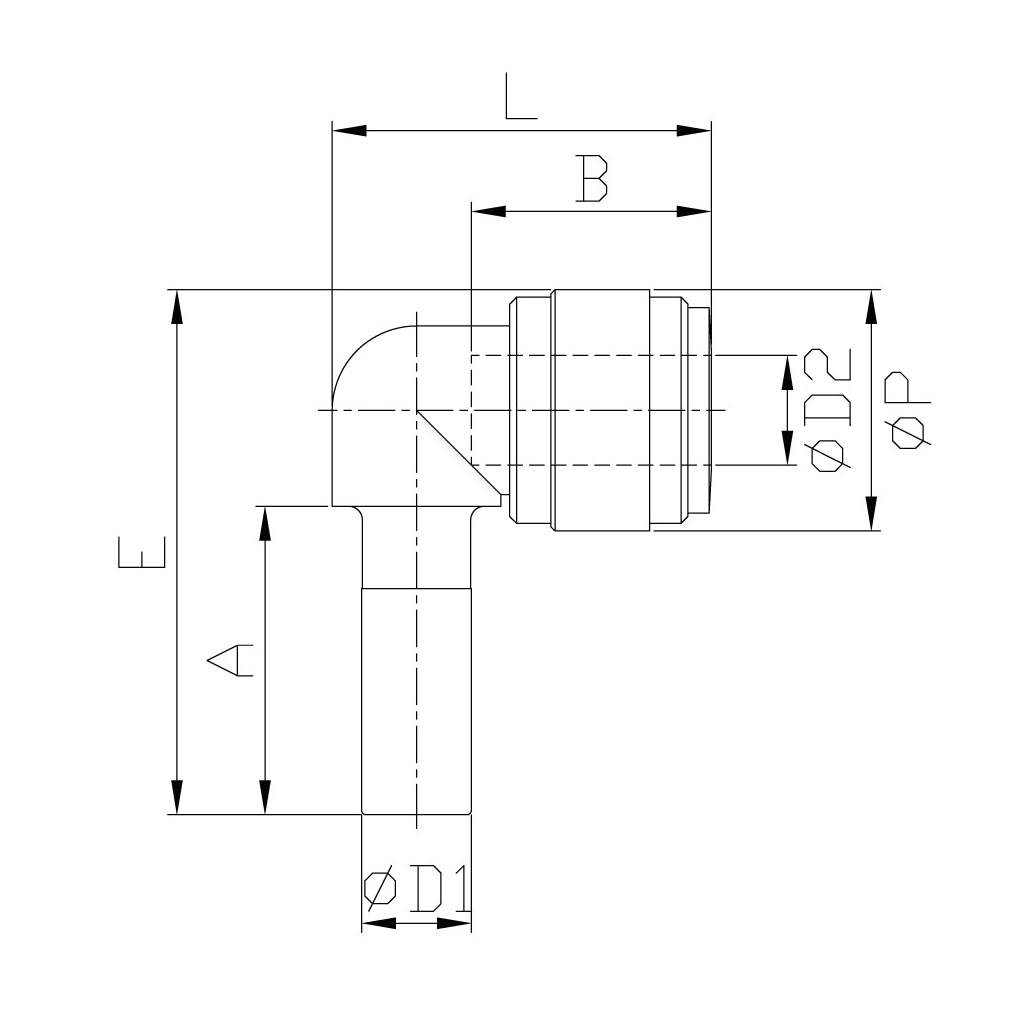

Varianten: | ØD1 | ØD2 | ØP | A | B | E | L | Gewicht |
---|---|---|---|---|---|---|---|---|
HLJ0404B | 4mm | 4mm | 13,2mm | 18,0mm | 14,7mm | 30,1mm | 21,9mm | 2,5g |
HLJ0606B | 6mm | 6mm | 15,5mm | 21,0mm | 16,1mm | 34,8mm | 25,1mm | 3,7g |
HLJ0808B | 8mm | 8mm | 17,6mm | 22,5mm | 17,5mm | 38,3mm | 27,7mm | 5,3g |
HLJ1010B | 10mm | 10mm | 20,0mm | 24,8mm | 20,1mm | 43,2mm | 31,3mm | 7,4g |
HLJ1212B | 12mm | 12mm | 23,6mm | 29,5mm | 24,7mm | 51,2mm | 39,0mm | 12,6g |
HLJ1515B | 15mm | 15mm | 28,0mm | 35,0mm | 29,4mm | 61,3mm | 48,5mm | 21,7g |
HLJ2222B | 22mm | 22mm | 35,5mm | 41,0mm | 33,8mm | 75,5mm | 58,0mm | 38,9g |
Vergrößerung der Steckverbindung (kleinerer Stutzen, größere Steckverbindung):
Varianten: | ØD1 | ØD2 | ØP | A | B | E | L | Gewicht |
---|---|---|---|---|---|---|---|---|
HLJ0608B | 6mm | 8mm | 17,6mm | 21,0mm | 17,5mm | 36,8mm | 26,0mm | 4,7g |
Reduzierung der Steckverbindung (größerer Stutzen, kleinere Steckverbindung):
Varianten: | ØD1 | ØD2 | ØP | A | B | E | L | Gewicht |
---|---|---|---|---|---|---|---|---|
HLJ1006B | 10mm | 6mm | 20,0mm | 24,8mm | 16,1mm | 43,2mm | 30,6mm | 7,8g |
HLJ1008B | 10mm | 8mm | 20,0mm | 24,8mm | 17,5mm | 43,2mm | 31,0mm | 8,2g |
Herstellerinformationen:
CDC Pneumatics
30, Secheon-ro 1-gil, Dasa-eup
Dalseong-gun, Daegu
Republic of Korea
E-Mail: chumdancoupler@gmail.com
Telefon: +82 53 353 7501
Internet: https://fluidfit.net/eng/
Kontakt innerhalb EU:
Wassertechnik PRO
Queerenring 10B
04626 Schmölln
Deutschland
Telefon: +49 (0)3 44 91 - 58 16 11
E-Mail: post@wassertechnik.pro
Hersteller: | FLUIDFIT |
Kategorie: | Fluidtechnik |
Artikelnummer: | SVM200300 |
