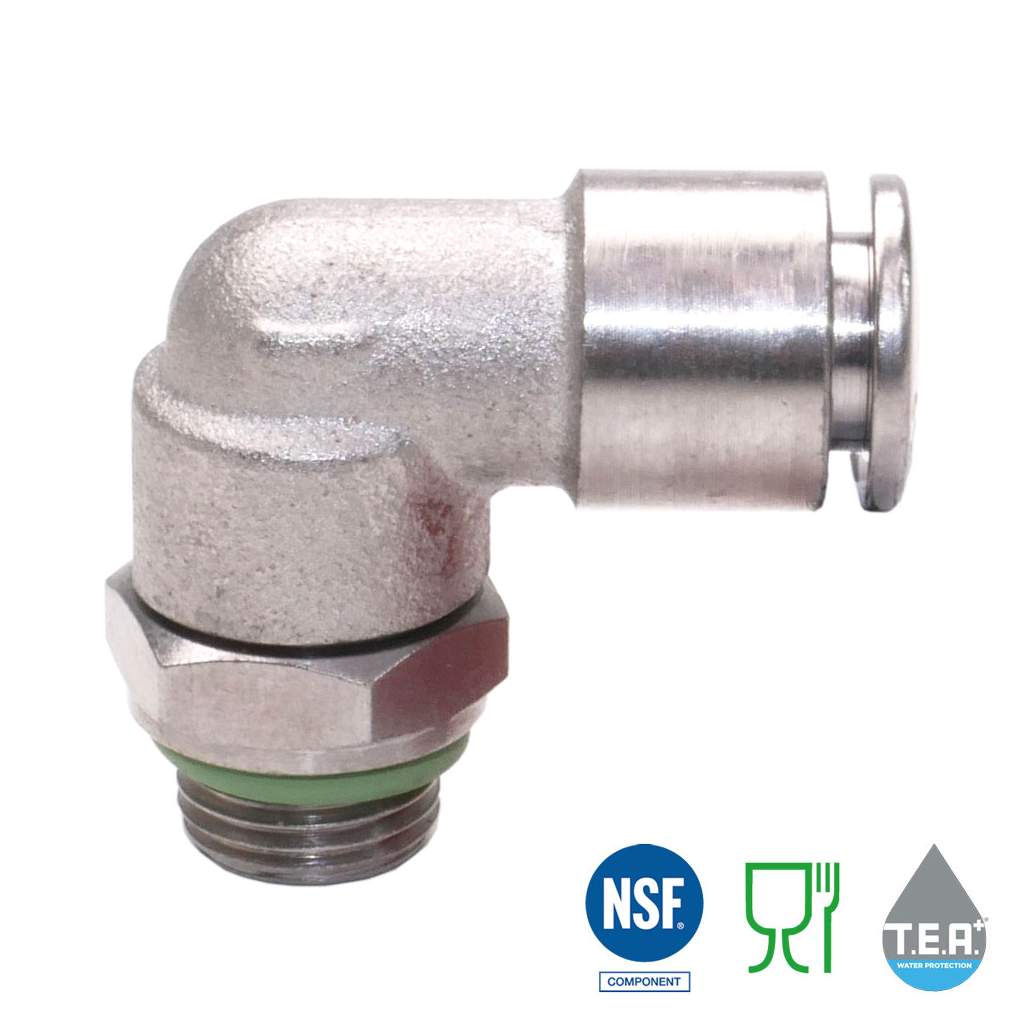

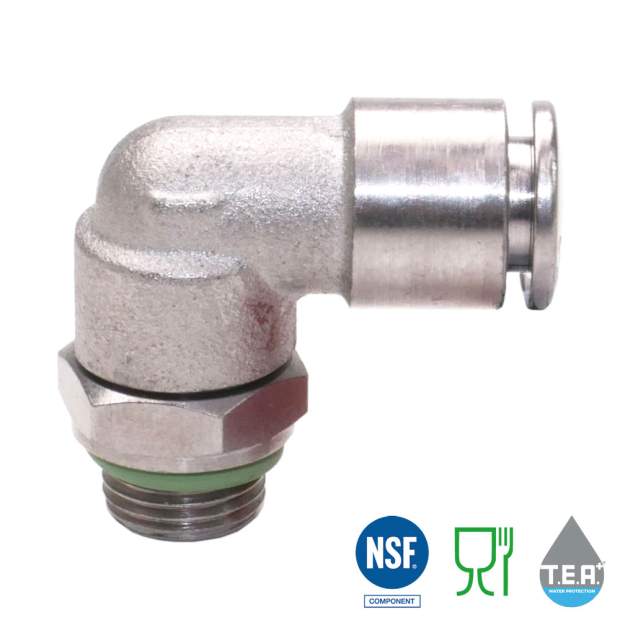

HFRL-G Messing-Winkel-Einschraubverbinder TEA-Beschichtung BSPP-Parallelgewinde

  • Steckverbindung für 4mm, 6mm, 8mm, 10mm, 12mm
  • Zum Einstecken von PA-, PE-, FEP- und PTFE-Schläuchen
  • Gehäuse aus Messing mit TEA-Beschichtung
  • Für hohe Beständigkeit gegen Korrosion und Chemikalien
  • Edelstahl-Haltezähne AISI301 für perfekten Halt
  • O-Ring-Dichtung und Innendichtung aus FKM (silikonfrei)
  • Maximaler Druck 20Bar bzw. -0,95Bar (-95Kpa)
  • Temperaturbereich -20 bis +150°C
  • Für Trinkwasser, Getränke, Lebensmittel, Vakuum, Druckluft
  • Hergestellt in Italien, Sondervarianten auf Anfrage
2,68 €

Inkl. gesetzlicher Ust. zzgl. Versand



  • Varianten

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Die Messing-Steckverbinder der Serie HFR haben eine innovative TEA+ Beschichtung. Dadurch wird eine hohe Beständigkeit gegen Korrosion und Chemikalien garantiert. Diese Beschichtung ist für den Kontakt mit Trinkwasser und Lebensmitteln zugelassen, so dass diese Schlauchverbinder insbesondere für Lebensmittel-, Getränke und Kaffeemaschinen verwendet werden können. Auch diese Steckverbinder werden in Italien hergestellt, so dass auf Anfrage weitere Varianten und spezielle Ausführungen lieferbar sind.

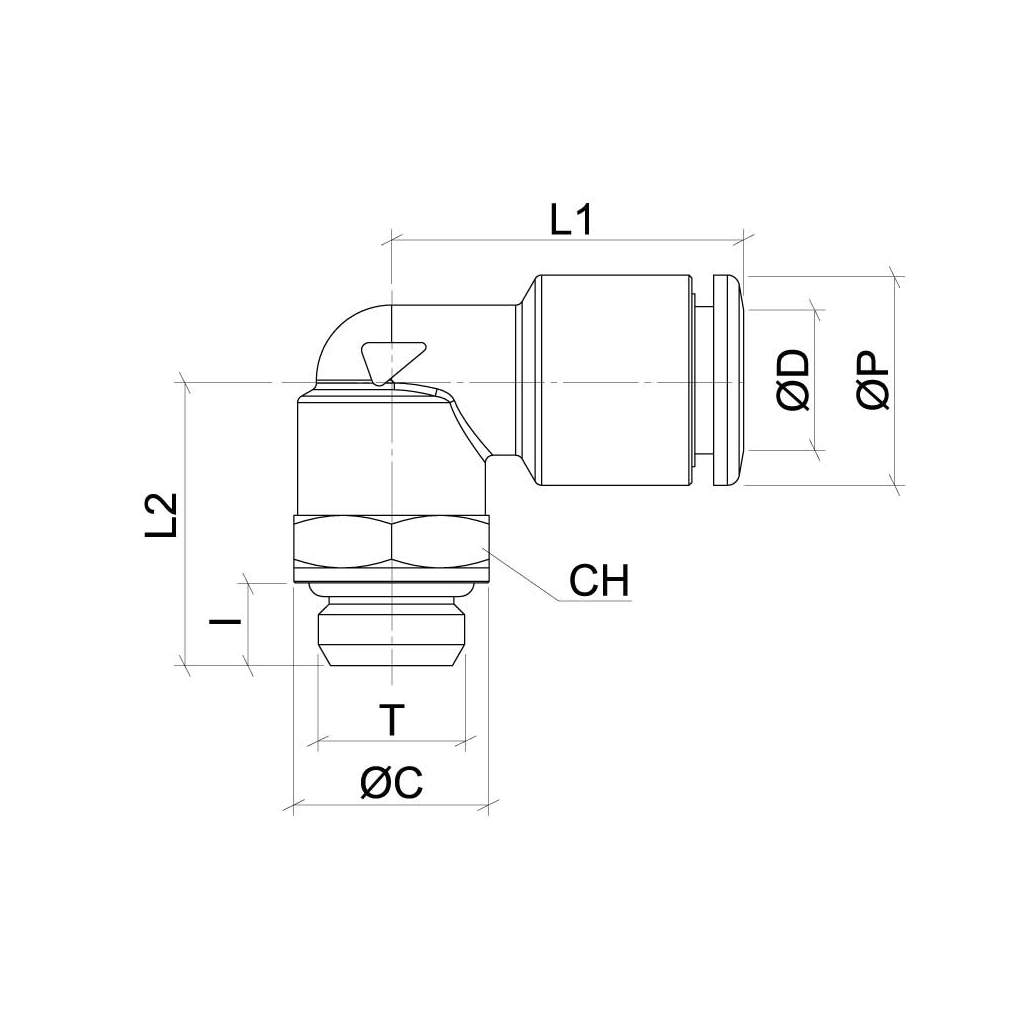

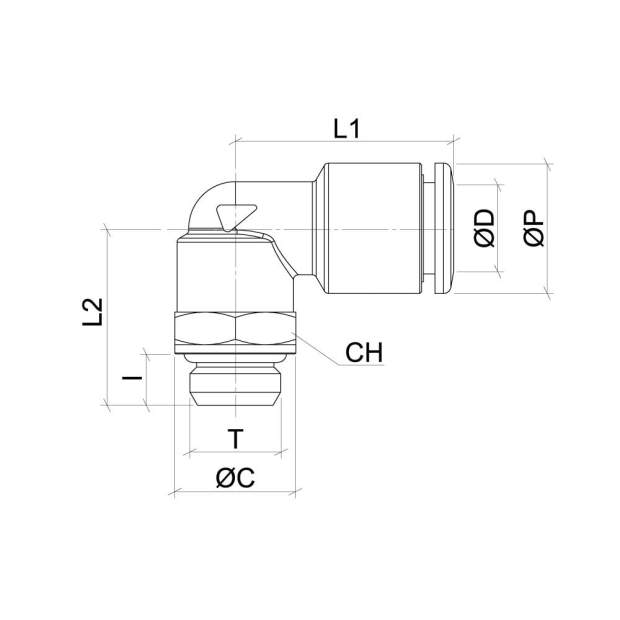

Varianten: ØD T ØP ØC A L1 L2 CH
HFRL04M5 4mm M5x0,8 10mm 7mm 4mm 18,0mm 15,0mm 8mm
HFRL04G01 4mm G1/8 Zoll 10mm 13mm 5,5mm 19,5mm 19mm 13mm
HFRL04G02 4mm G1/4 Zoll 10mm 16mm 6,5mm 19,0mm 21,5mm 13mm
HFRL06M5 6mm M5x0,8 12mm 7mm 4mm 19,5mm 16,0mm 8mm
HFRL06G01 6mm G1/8 Zoll 12mm 13mm 5,5mm 21,0mm 19,0mm 13mm
HFRL06G02 6mm G1/4 Zoll 12mm 16mm 6,5mm 21,0mm 21,5mm 13mm
HFRL08G01 8mm G1/8 Zoll 14mm 13mm 5,5mm 23,0mm 19,0mm 13mm
HFRL08G02 8mm G1/4 Zoll 14mm 16mm 6,5mm 23,0mm 21,5mm 13mm
HFRL08G03 8mm G3/8 Zoll 14mm 20mm 7,5mm 23,0mm 23,0mm 13mm
HFRL10G02 10mm G1/4 Zoll 16mm 16mm 6,5mm 26,0mm 23,0mm 16mm
HFRL10G03 10mm G3/8 Zoll 16mm 20mm 7,5mm 26,0mm 26,0mm 16mm
HFRL12G02 12mm G1/4 Zoll 19mm 16mm 6,5mm 31,0mm 25,5mm 20mm
HFRL12G03 12mm G3/8 Zoll 19mm 20mm 7,5mm 31,0mm 26,5mm 20mm
HFRL12G04 12mm G1/2 Zoll 19mm 25mm 9mm 31,0mm 29,0mm 20mm

Verwendete Materialien:

  • Gehäuse: Messing mit TEA+®-Beschichtung
  • Halteelement: Messing mit TEA+®-Beschichtung
  • Sicherungsring: PVDF-UHM (FDA konform)
  • Haltezähne: Edelstahl AISI 301
  • Innenring: PVDF-UHM (FDA konform )
  • Innendichtung: FKM NSF/ANSI 61 (FDA konform)
  • O-Ring-Dichtung: FKM NSF/ANSI 61 (FDA konform)
  • Haltering für Schwenksystem: Edelstahl AISI 302

TEA+®-Beschichtung:

  • Starke Korrosionsbeständigkeit: mit Schichtdicken von 2 - 4 µm hohe Widerstandsfähigkeit vor allem in stark saurer oder alkalischer Umgebung
  • ASS 96h und CASS 48h Salzsprühtests
  • Rig-Test nach EN 16058 Auswirkung metallischer Werkstoffe auf Wasser 26 Wochen
  • Test nach NSF 61 Abschnitt 8 (pH5, 82 °C) für Wasserhähne, Sanitärarmaturen, HVAC
  • Test nach EN 16889 für gewerbliche Kaffeemaschinen und andere Food Zone-Geräte

Weitere technische Daten:

  • Medientypen: Druckluft, Vakuum, Wasser insbesondere Trinkwasser und Flüssigkeiten wie Getränke und andere Lebensmittel
  • Verwendbare Schlauch-/Rohrtypen: PA Polyamid-, PE Polyethylen-, FEP Fluorethylen-Propylen, PTFE Polytetrafluorethylen-Schläuche
  • Temperaturbereich: -20°C bis +150°C
  • Druckbereich: max. 20Bar bzw. -0,95Bar (-95Kpa)

Zulassungen und Konformität:

  • NSF/ANSI 169
  • Lebensmittel EC 1935/2004
  • ICIM-Zertifizierung für Lebensmittel
  • Silikonfrei
  • REACH in Übereinstimmung mit Richtlinie 1907/2006
  • RoHs3 in Übereinstimmung mit Richtlinie EU 2015/863
Hersteller: TIERRE
Kategorie: Fluidtechnik
Artikelnummer: SMT100600

HFR-MESSING-STECKVERBINDER KATALOG

Übersicht der HFR-Messing-Steckverbinder als PDF-Datei.
