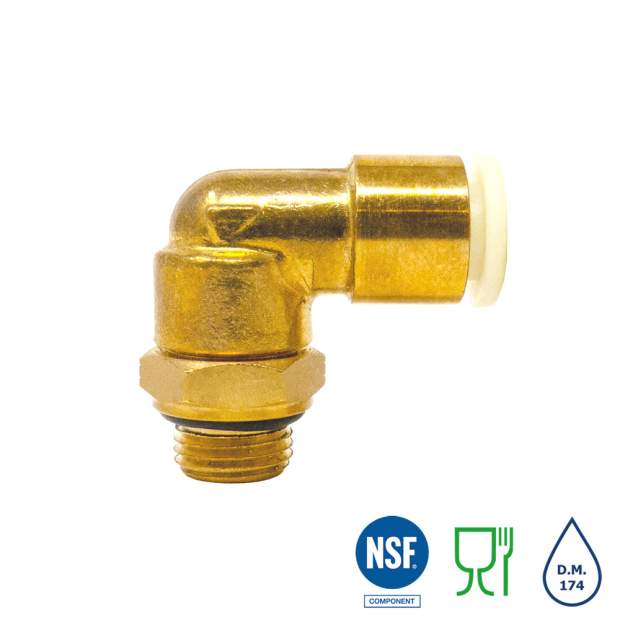

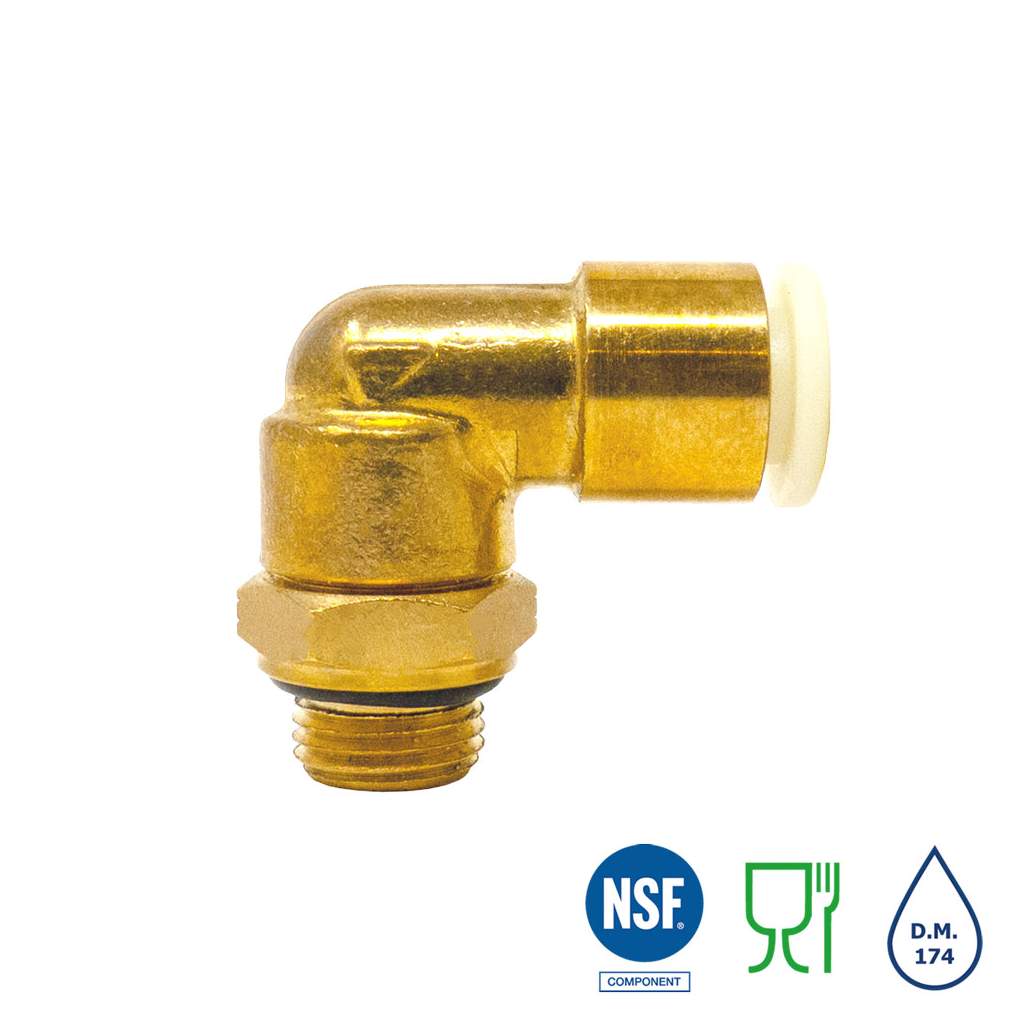

LFRPL-G Messing-Winkel-Einschraubverbinder BSPP-Parallelgewinde metrische Steckverbindung

  • Steckverbindung für Außendurchmesser 4mm, 6mm oder 8mm
  • Zum Einstecken von PA-, PE-, FEP- und PTFE-Schläuchen
  • Gehäuse aus unbeschichtetem Messing CW510L
  • Edelstahl-Haltezähne AISI301 für perfekten Halt
  • O-Ring-Dichtung und Innendichtung aus EPDM (silikonfrei)
  • Maximaler Druck 20Bar bzw. -0,95Bar (-95Kpa)
  • Temperaturbereich -20 bis +150°C
  • Für Trinkwasser, Getränke, Lebensmittel, Vakuum, Druckluft
  • Insbesondere für Kaffeemaschinen und Verkaufsautomaten
  • Hergestellt in Italien, Sondervarianten auf Anfrage
Preis auf Anfrage

  • Varianten

Stück
Sofort verfügbar

Die Steckverbinder sind aus unbeschichtetem Messing CW510L hergestellt. Die Verbinder sind für den dauerhaften Kontakt mit Lebensmitteln sowie Getränken und Trinkwasser zugelassen. Sie werden vor allem in Lebensmittel- und Getränkesystemen wie Kaffeemaschinen oder Verkaufsautomaten eingesetzt. Die verwendeten EPDM-PEROX-Dichtungen garantieren eine hohe Beständigkeit gegenüber Dampf und dauerhaft erhöhten Temperaturen. Auf Anfrage sind weitere Ausführungen und Spezialvarianten lieferbar. Die Steckverbinder werden in Italien hergestellt.

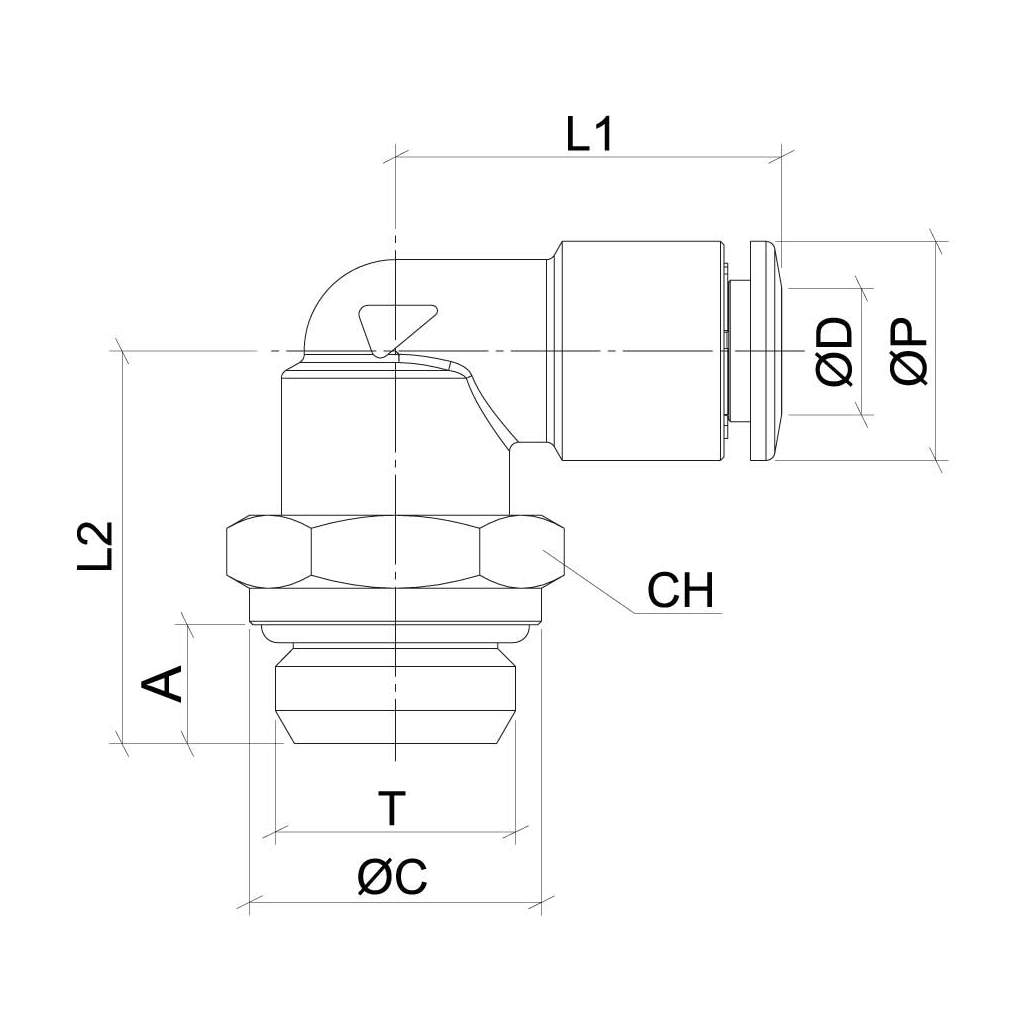

Varianten: ØD T ØP ØC A L1 L2 CH
LFRPL04M5 4mm M5x0,8 10mm 7mm 4mm 18,0mm 15,0mm 8mm
LFRPL04G01 4mm G1/8 Zoll 10mm 13mm 5,5mm 19,5mm 19,0mm 13mm
LFRPL06M5 6mm M5x0,8 12mm 7mm 4mm 19,5mm 16,0mm 8mm
LFRPL06G01 6mm G1/8 Zoll 12mm 13mm 5,5mm 21,0mm 19,0mm 13mm
LFRPL06G02 6mm G1/4 Zoll 12mm 16mm 6,5mm 21,0mm 21,5mm 13mm
LFRPL06G03 6mm G3/8 Zoll 12mm 20mm 7,5mm 21,0mm 23,0mm 13mm
LFRPL08G01 8mm G1/8 Zoll 14mm 13mm 5,5mm 23,0mm 19,0mm 13mm
LFRPL08G02 8mm G1/4 Zoll 14mm 16mm 6,5mm 23,0mm 21,5mm 13mm
LFRPL08G03 8mm G3/8 Zoll 14mm 20mm 7,5mm 23,0mm 23,0mm 13mm

Verwendete Materialien:

  • Gehäuse: unbeschichtetes Messing CW510L gem. NSF/ANSI 372
  • Halteelement: Hochleistungspolymer
  • Sicherungsring: Hochleistungspolymer
  • Haltezähne: Edelstahl AISI 301
  • Innenring: Hochleistungspolymer
  • Innendichtung: EPDM Perox konform mit allen Standards für Trinkwasser
  • O-Ring-Dichtung: EPDM Perox konform mit allen Standards für Trinkwasser
  • Haltering für Schwenksystem: Edelstahl AISI 302

Bleigehalt des Messings: Das verwendete Messing hat ohne Ausnahmen einen maximalen Bleigehalt von 0,1% und entspricht den Anforderungen an den Bleigehalt von Sanitär- und Trinkwassersystemen (insbesondere dem U.S. Safe Drinking Water Act).


Weitere technische Daten:

  • Medientypen: Druckluft, Vakuum, Wasser insbesondere Trinkwasser und Flüssigkeiten wie Getränke und andere Lebensmittel
  • Verwendbare Schlauch-/Rohrtypen: PA Polyamid-, PE Polyethylen-, FEP Fluorethylen-Propylen, PTFE Polytetrafluorethylen-Schläuche
  • Temperaturbereich: -20°C bis +150°C
  • Druckbereich: max. 20Bar bzw. -0,95Bar (-95Kpa)

Zulassungen und Konformität:

  • NSF/ANSI 169
  • Lebensmittel EC 1935/2004
  • Trinkwasser D.M. 174/2004
  • ICIM-Zertifizierung für Wasser und Lebensmittel
  • Silikonfrei
  • REACH in Übereinstimmung mit Richtlinie 1907/2006
  • RoHs3 in Übereinstimmung mit Richtlinie EU 2015/863

Herstellerinformationen:

Tierre Group S.p.A.
Via dell'industria, 18
20032 Cormano (MI)
Italien

E-Mail: info@tierregroup.com
Internet: www.tierregroup.com
Telefon: +39 02 6630881

Hersteller: TIERRE
Kategorie: Fluidtechnik
Artikelnummer: SMG100300
