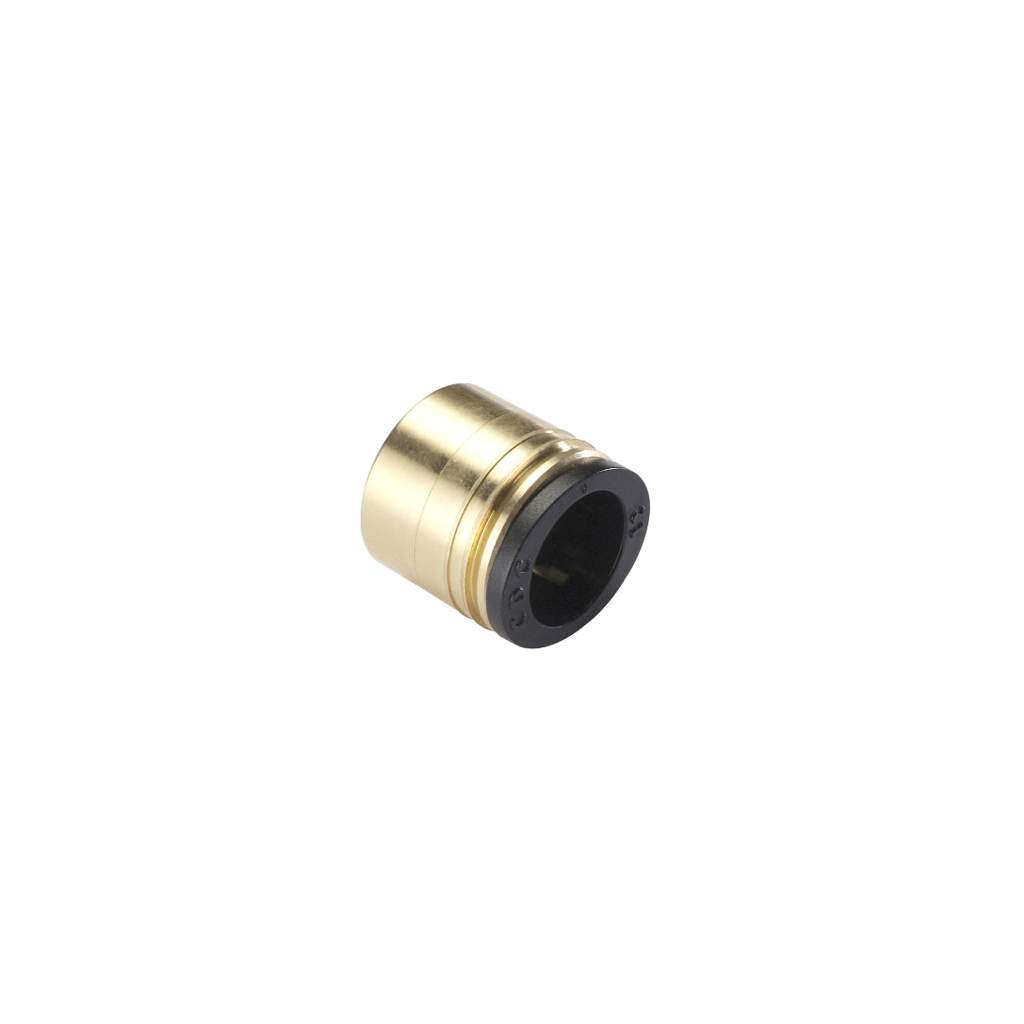

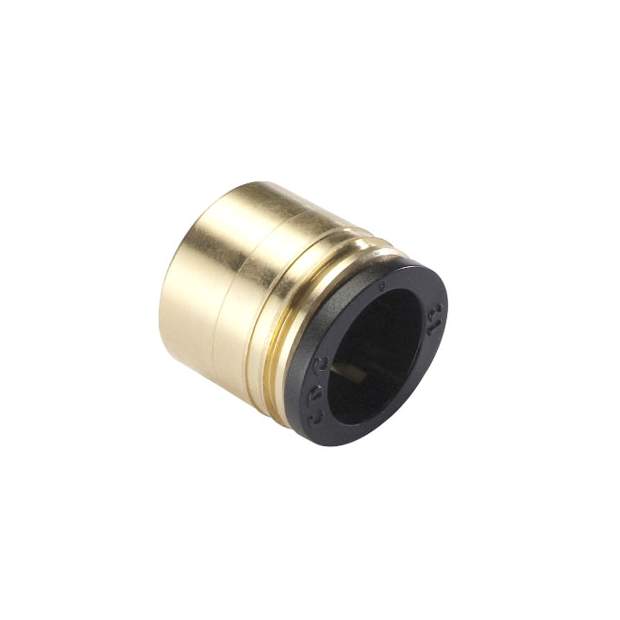

Kartuschen zum Herstellen von Steckverbindungen in Gehäusen, Steuerblöcken, Ventilen oder Regeleinheiten. Für Polyamid-, Polyurethan-, Polyethylen-, PTFE- sowie FEP-Schläuche.
Varianten: | ØD | ØK | L | F | Gewicht |
---|---|---|---|---|---|
HCAS-F04 | 4mm | 10,20mm | 12,00mm | 10,50mm | 3,8g |
HCAS-F06 | 6mm | 11,25mm | 12,60mm | 11,00mm | 3,2g |
HCAS-F08 | 8mm | 13,25mm | 13,20mm | 11,50mm | 3,9g |
HCAS-F10 | 10mm | 15,25mm | 14,30mm | 12,50mm | 4,7g |
HCAS-F12 | 12mm | 17,80mm | 16,90mm | 14,80mm | 7,2g |

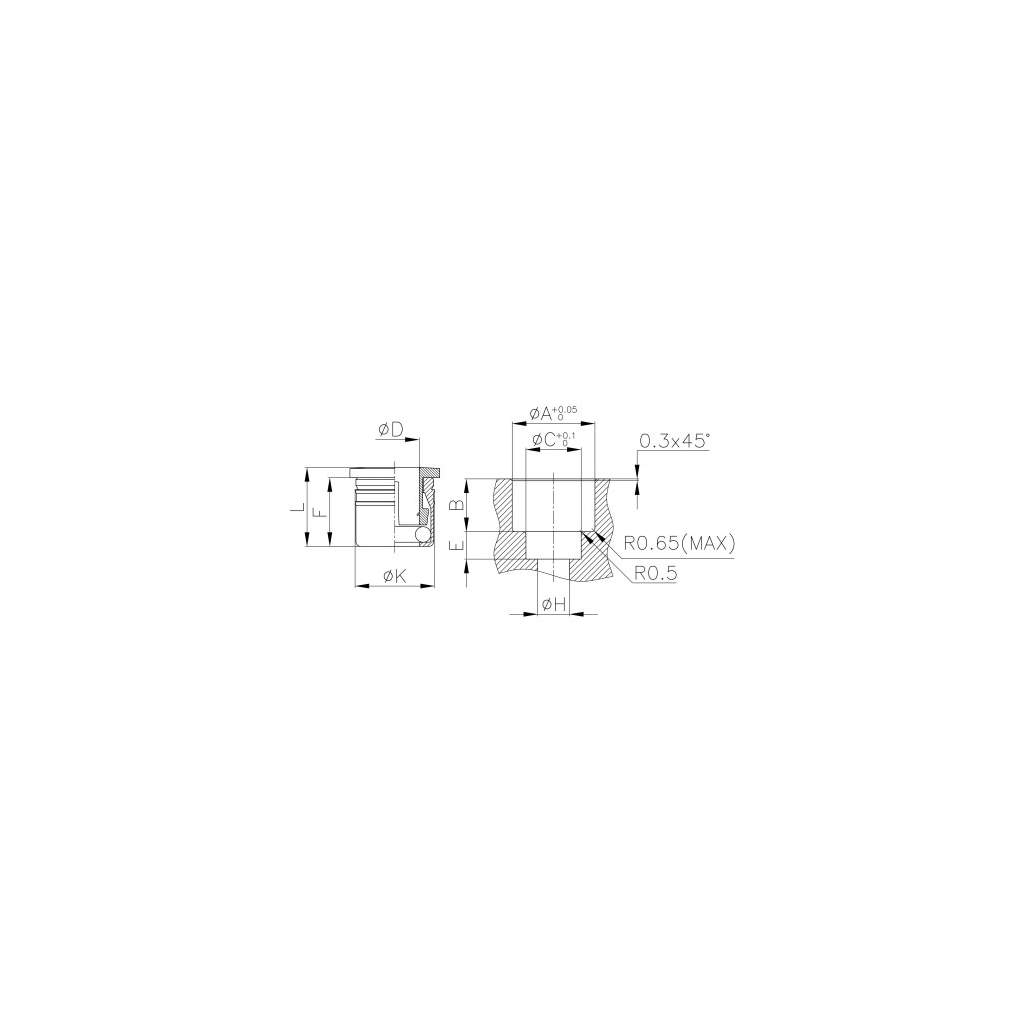

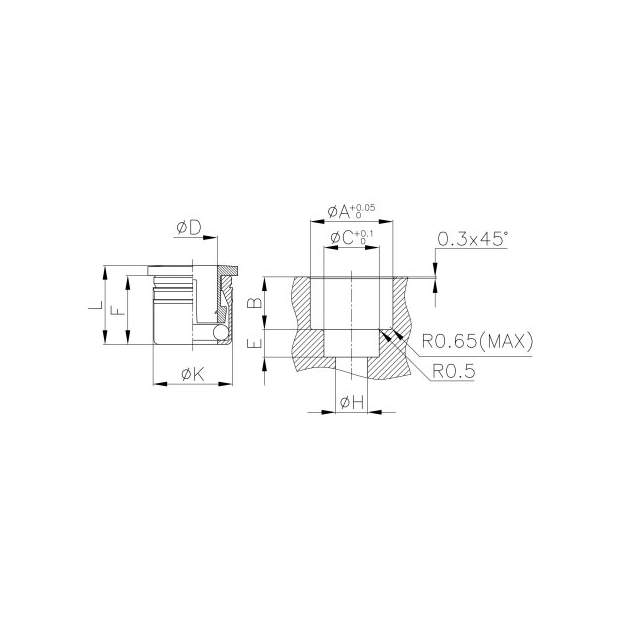

Bohrungen für Kartuschen:
Durchmesser: | ØA | ØC | ØH | B | E |
---|---|---|---|---|---|
4mm | 10,00mm | 4,15mm | 3,20mm | 10,30mm | 3,20mm |
6mm | 11,00mm | 6,15mm | 5,20mm | 10,8mm | 3,70mm |
8mm | 13,00mm | 8,15mm | 7,20mm | 11,30mm | 4,80mm |
10mm | 15,00mm | 10,15mm | 9,20mm | 12,20mm | 5,40mm |
12mm | 17,50mm | 12,15mm | 11,20mm | 14,10mm | 7,30mm |
Technische Daten:
- Anwendung: Wasser, Getränke, Druckluft, Vakkum, Gase und andere Flüssigkeiten
- Schläuche: Polyamid, Polyurethan, Polyethylen, PTFE sowie FEP
- Betriebsdruck: max. 20bar, Unterdruck max. -750mmHg
- Temperaturbereich: trockene Luft -20 bis +98°C, sonst +1 bis +98°C
- Material: Klemmhülse POM, Gehäuse Messing, Dichtung EPDM
- Normen: REACH (2002/95/EC) sowie RoHS2 (2011/65/EU)
Hersteller: | FLUIDFIT |
Kategorie: | Fluidtechnik |
Artikelnummer: | SVK100200 |
