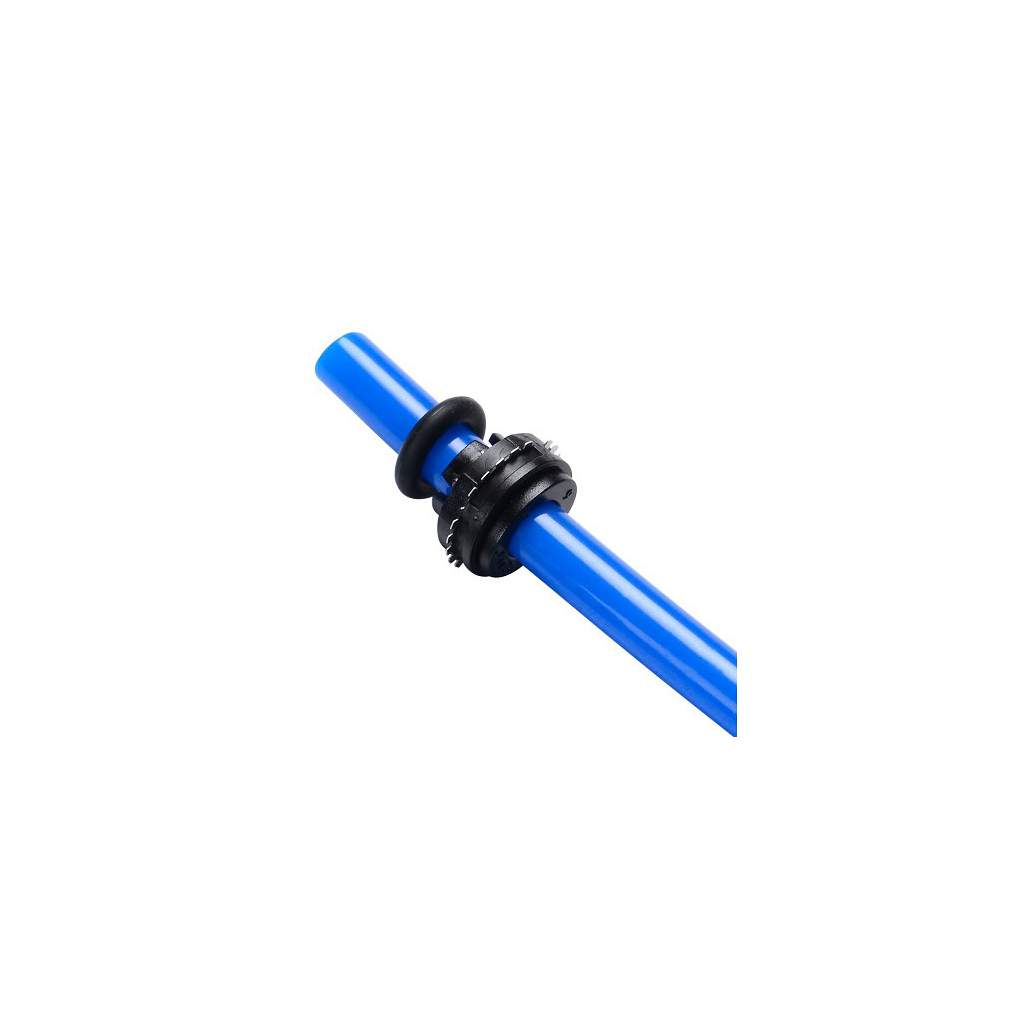

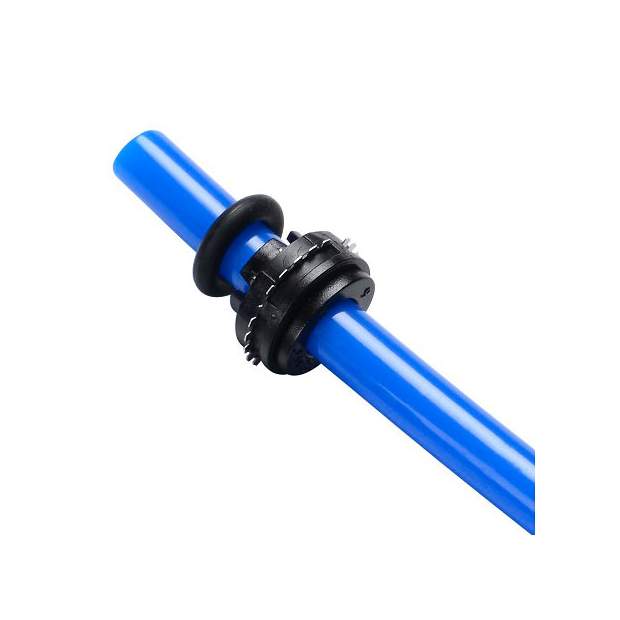

Kartuschen zum Herstellen von Steckverbindungen in Gehäusen, Steuerblöcken, Ventilen oder Regeleinheiten. Für Polyamid-, Polyurethan-, Polyethylen-, PTFE- sowie FEP-Schläuche.
| Varianten: | ØSchlauch | ØA | B | Gewicht |
|---|---|---|---|---|
| HCAS-P04 | 4mm | 11,85mm | 5,00mm | 0,8g |
| HCAS-P06 | 6mm | 13,30mm | 4,60mm | 0,9g |
| HCAS-P08 | 8mm | 13,70mm | 5,60mm | 1,1g |
| HCAS-P10 | 10mm | 15,90mm | 6,90mm | 1,4g |
| HCAS-P12 | 12mm | 19,60mm | 7,90mm | 2,6g |

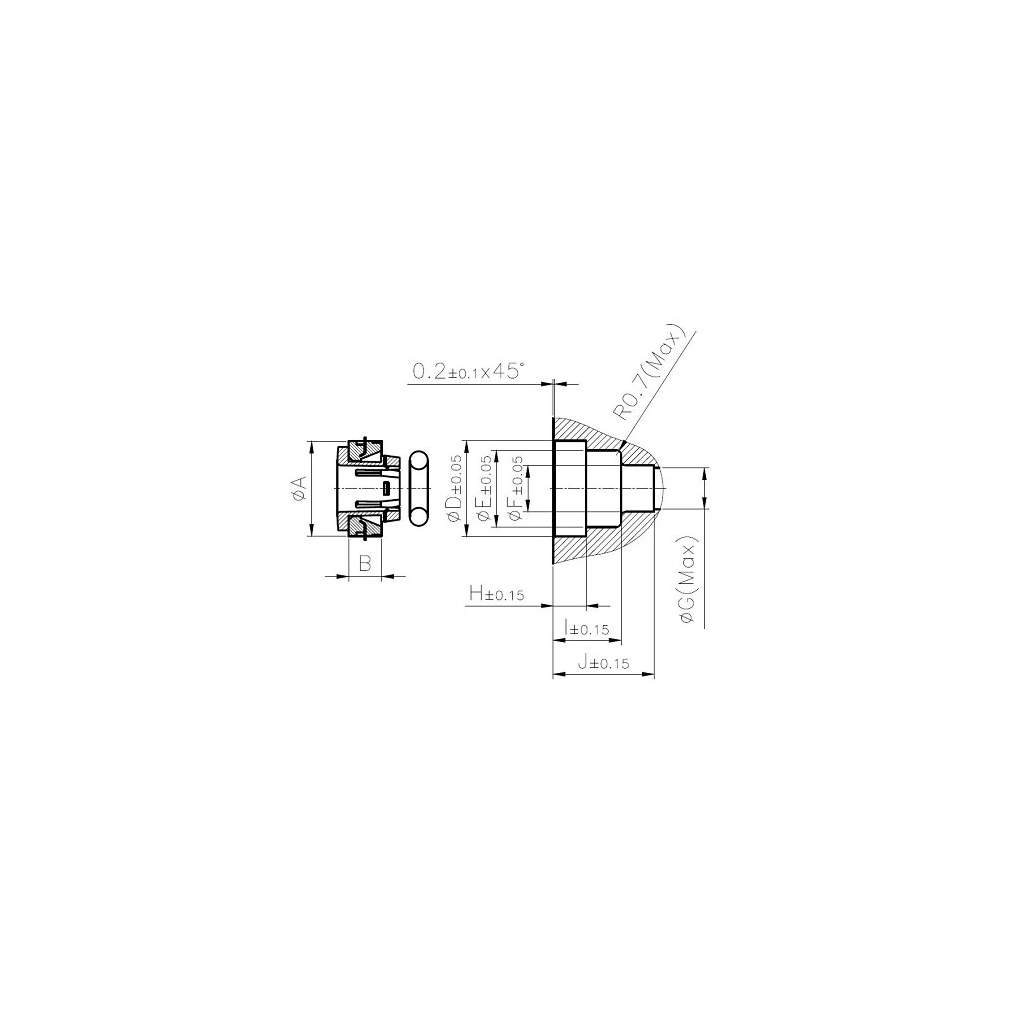

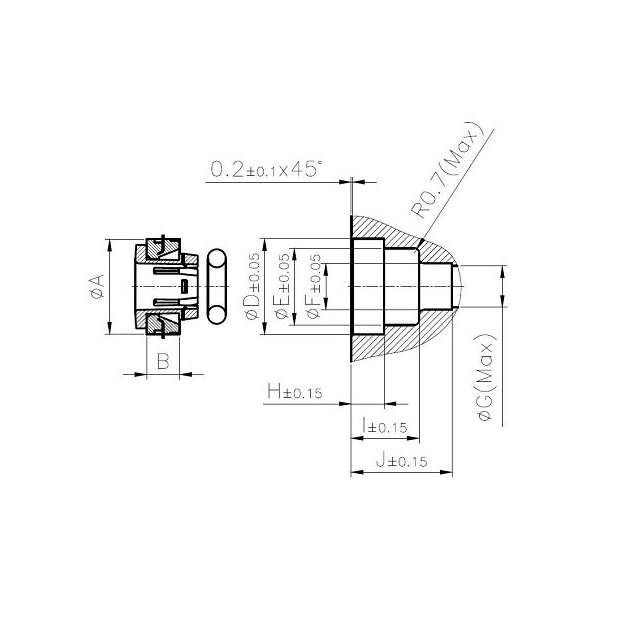

Bohrungen für Kartuschen:
| Durchmesser: | ØD | ØE | ØF | ØG | H | I | J |
|---|---|---|---|---|---|---|---|
| 4mm | 12,00mm | 8,30mm | 4,15mm | 3,30mm | 4,90mm | 8,90mm | 12,80mm |
| 6mm | 13,40mm | 10,00mm | 6,15mm | 5,30mm | 4,60mm | 9,80mm | 14,00mm |
| 8mm | 13,80mm | 11,95mm | 8,15mm | 7,40mm | 5,50mm | 10,15mm | 15,00mm |
| 10mm | 16,05mm | 14,00mm | 10,15mm | 9,20mm | 6,90mm | 11,80mm | 18,20mm |
| 12mm | 19,75mm | 16,55mm | 12,15mm | 11,20mm | 7,75mm | 15,90mm | 23,90mm |
Technische Daten:
- Anwendung: Wasser, Getränke, Druckluft, Vakkum, Gase und andere Flüssigkeiten
- Schläuche: Polyamid, Polyurethan, Polyethylen, PTFE sowie FEP
- Betriebsdruck: max. 20bar, Unterdruck max. -750mmHg
- Temperaturbereich: trockene Luft -20 bis +98°C, sonst +1 bis +98°C
- Material: Klemmhülse und Gehäuse POM, Dichtung EPDM
- Normen: REACH (2002/95/EC) sowie RoHS2 (2011/65/EU)
| Hersteller: | FLUIDFIT |
| Kategorie: | Fluidtechnik |
| Artikelnummer: | SVK100250 |
