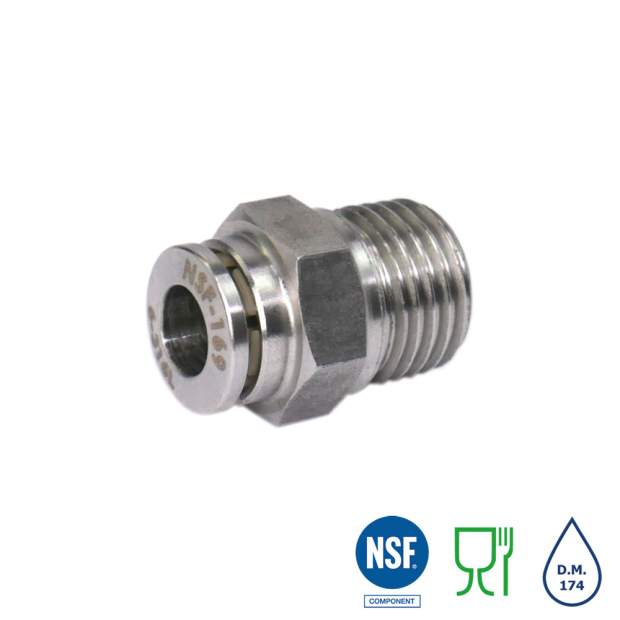

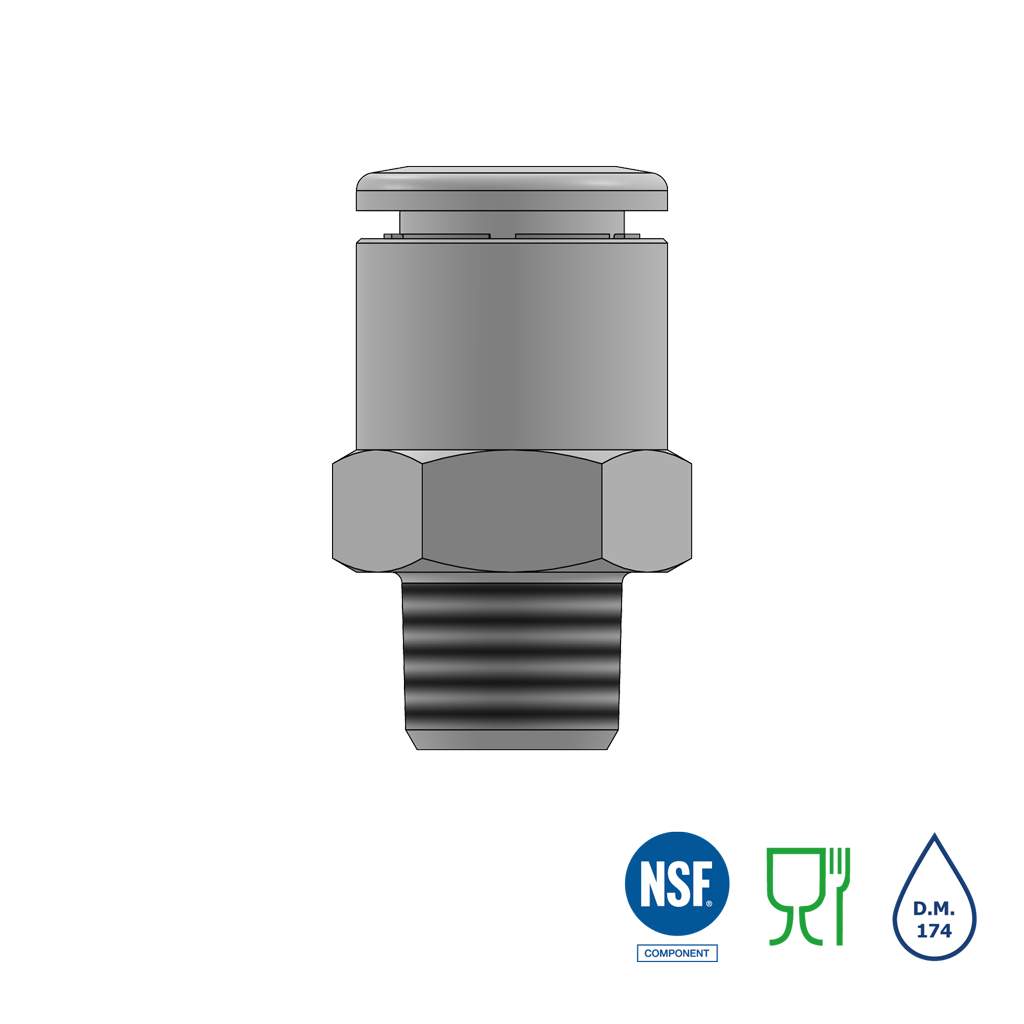

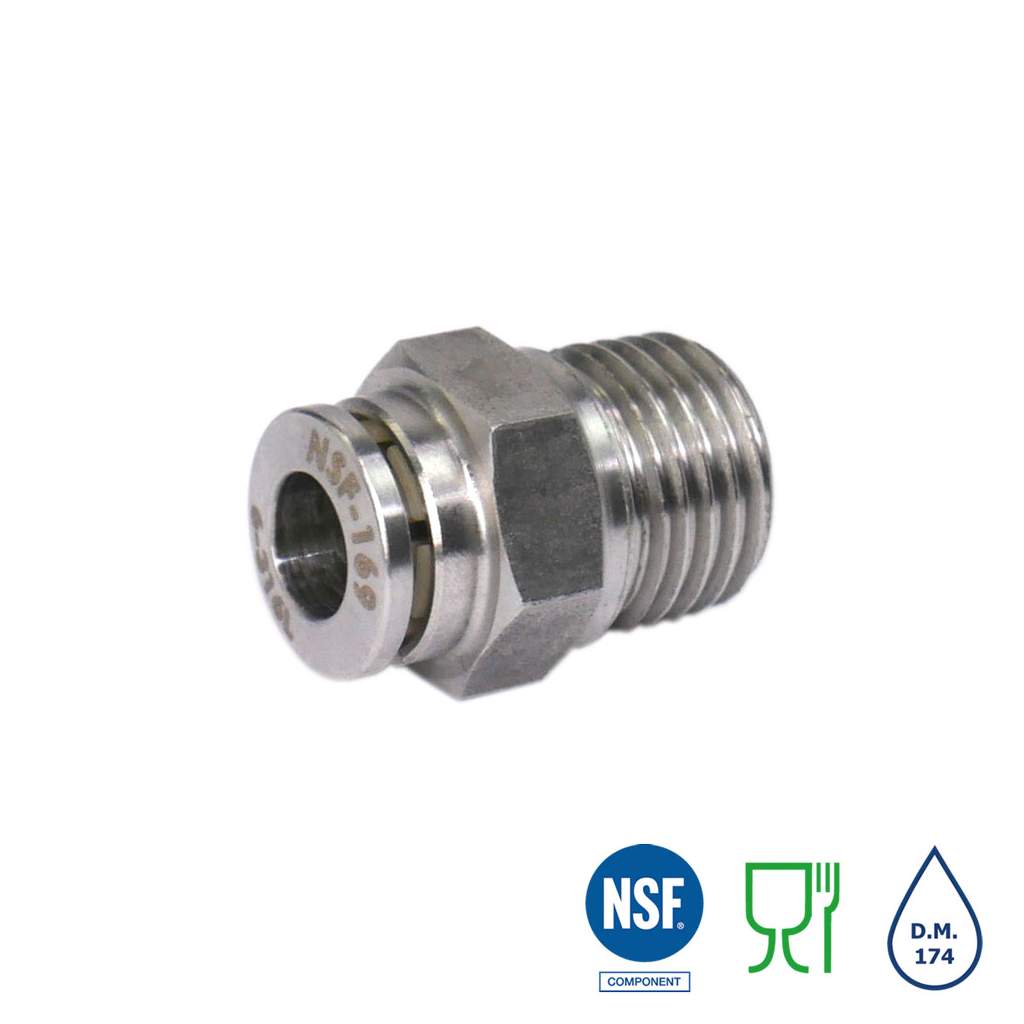

XVRC-R Einschraubverbinder metrische Steckverbindung und Kegelgewinde (BSPT)

  • Metrische Steckverbindung von 4mm bis 12mm
  • BSPT-Kegelgewinde R1/8, R1/4, R3/8 oder R1/2 Zoll
  • Gehäuse und Halteelement aus Edelstahl AISI 316L
  • O-Ring-Dichtung und Innendichtung aus FKM (silikonfrei)
  • Maximaler Druck 20Bar bzw. -750mmHg (-0,95Bar)
  • Temperaturbereich -20 bis +150°C
  • Für Wasser, Getränke, Lebensmittel, Vakuum, Druckluft
  • Hergestellt in Italien, NSF/ANSI 169, EC1935/2004, FDA
sofort verfügbar
8,57 €

Inkl. gesetzlicher Ust. zzgl. Versand



  • Steckverbindung
  • Außengewinde

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Die Steckverbinder aus Edelstahl haben ein optimiertes Design und kompakte Abmessungen. Sie werden für Anwendungen in aggressiven Umgebungen und anspruchsvollen Bedingungen eingesetzt. Sie sind für dauerhaften Kontakt mit Trinkwasser, Getränken und Lebensmitteln zugelassen. Auf Anfrage sind weitere Ausführungen und Spezialvarianten lieferbar. Die Steckverbinder werden in Italien hergestellt.

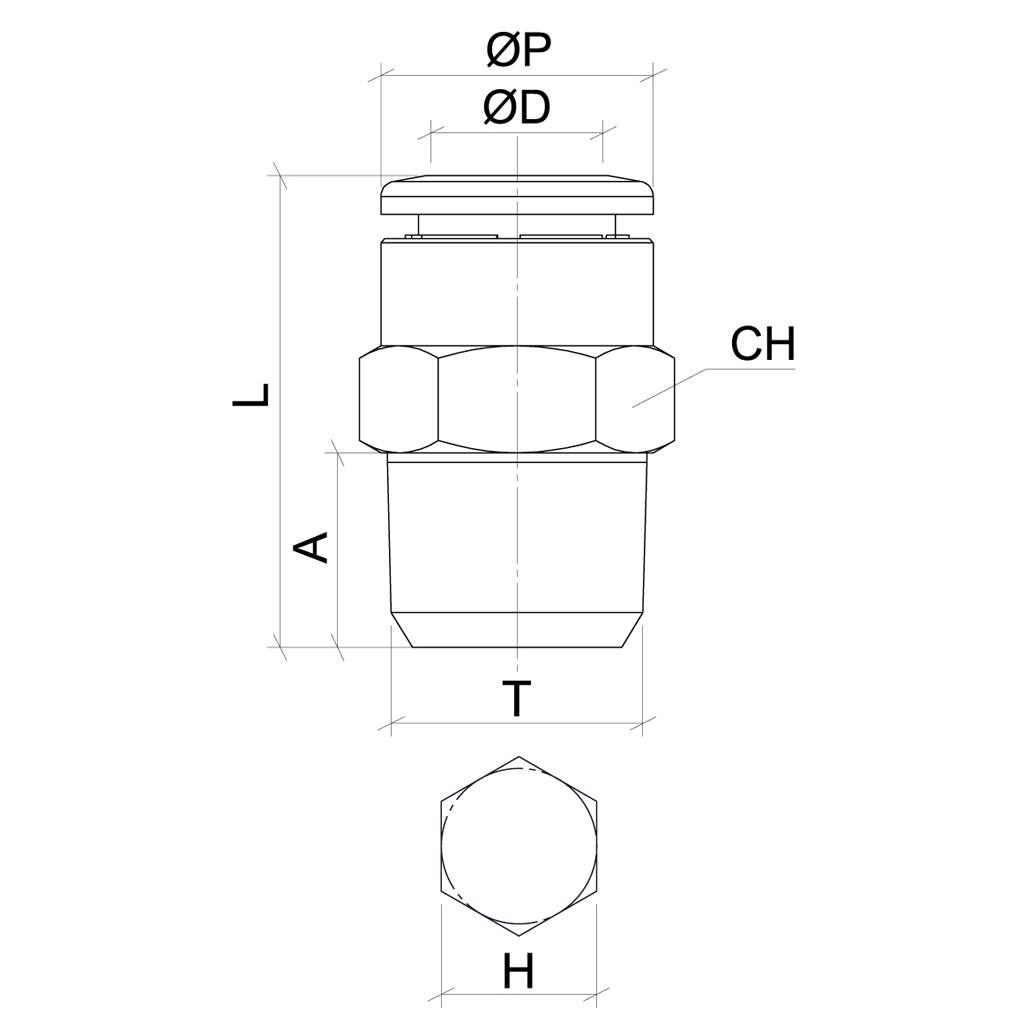

Varianten: ØD T (BSPT) ØP A L CH H
XVRC04R01 4mm R1/8 Zoll 10mm 8mm 18,5mm 10mm 3mm
XVRC04R02 4mm R1/4 Zoll 10mm 10mm 20mm 14mm 3mm
XVRC06R01 6mm R1/8 Zoll 12mm 8mm 21mm 12mm 4mm
XVRC06R02 6mm R1/4 Zoll 12mm 10mm 20,5mm 14mm 4mm
XVRC08R01 8mm R1/8 Zoll 14mm 8mm 26mm 14mm 5mm
XVRC08R02 8mm R1/4 Zoll 14mm 10mm 24mm 14mm 6mm
XVRC08R03 8mm R3/8 Zoll 14mm 11mm 22mm 17mm 6mm
XVRC10R02 10mm R1/4 Zoll 16mm 10mm 31mm 16mm 7mm
XVRC10R03 10mm R3/8 Zoll 16mm 11mm 26mm 17mm 8mm
XVRC12R02 12mm R1/4 Zoll 19mm 10mm 33mm 19mm 7mm
XVRC12R03 12mm R3/8 Zoll 19mm 11mm 29,5mm 19mm 10mm
XVRC12R04 12mm R1/2 Zoll 19mm 14mm 27mm 22mm 10mm

Verwendete Materialien:

  • Gehäuse: Edelstahl AISI 316L
  • Halteelement: Edelstahl AISI 316L
  • Haltezähne: Edelstahl AISI 301
  • Innenring: PVDF-UHM FDA-konform
  • Sicherungsring: PVDF-UHM FDA-konform
  • O-Ring-Dichtung: FKM NSF/ANSI 61 zertifiziert und FDA-konform
  • Innendichtung: FKM NSF/ANSI 61 zertifiziert und FDA-konform
  • Haltering für Schwenksystem: Edelstahl AISI 302

Weitere technische Daten:

  • Medientypen: Druckluft, Vakuum, Wasser insbesondere Trinkwasser und Flüssigkeiten wie Getränke und andere Lebensmittel
  • Verwendbare Schlauch-/Rohrtypen: PA Polyamid-, PE Polyethylen-, FEP Fluorethylen-Propylen, PTFE Polytetrafluorethylen-Schläuche sowie Edelstahl-Rohre mit Rille
  • Temperaturbereich: -20°C bis +150°C
  • Druckbereich: max. 20Bar bzw. -750mmHg (-0,95Bar)
  • Zulassungen/Konformität: RoHS3, REACH, Silikonfrei, NSF/FDA, ICIM für Lebensmittel und Trinkwasser

Hersteller:
Kategorie: Edelstahl-Steckverbinder
Artikelnummer: SVE100100
