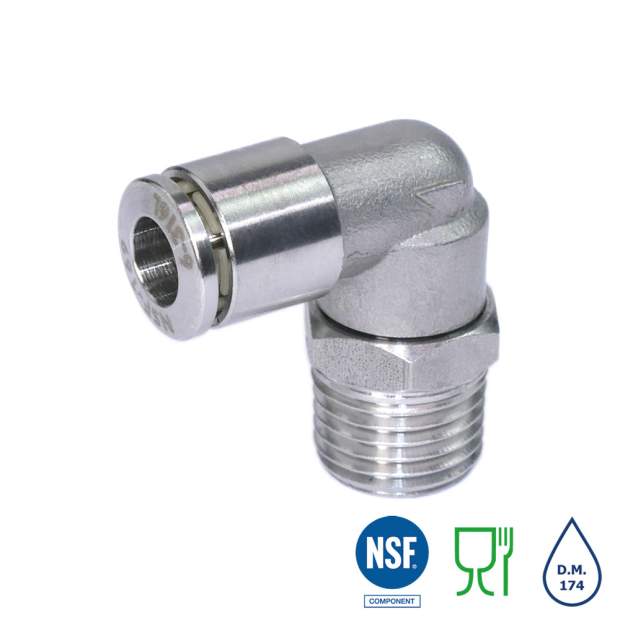

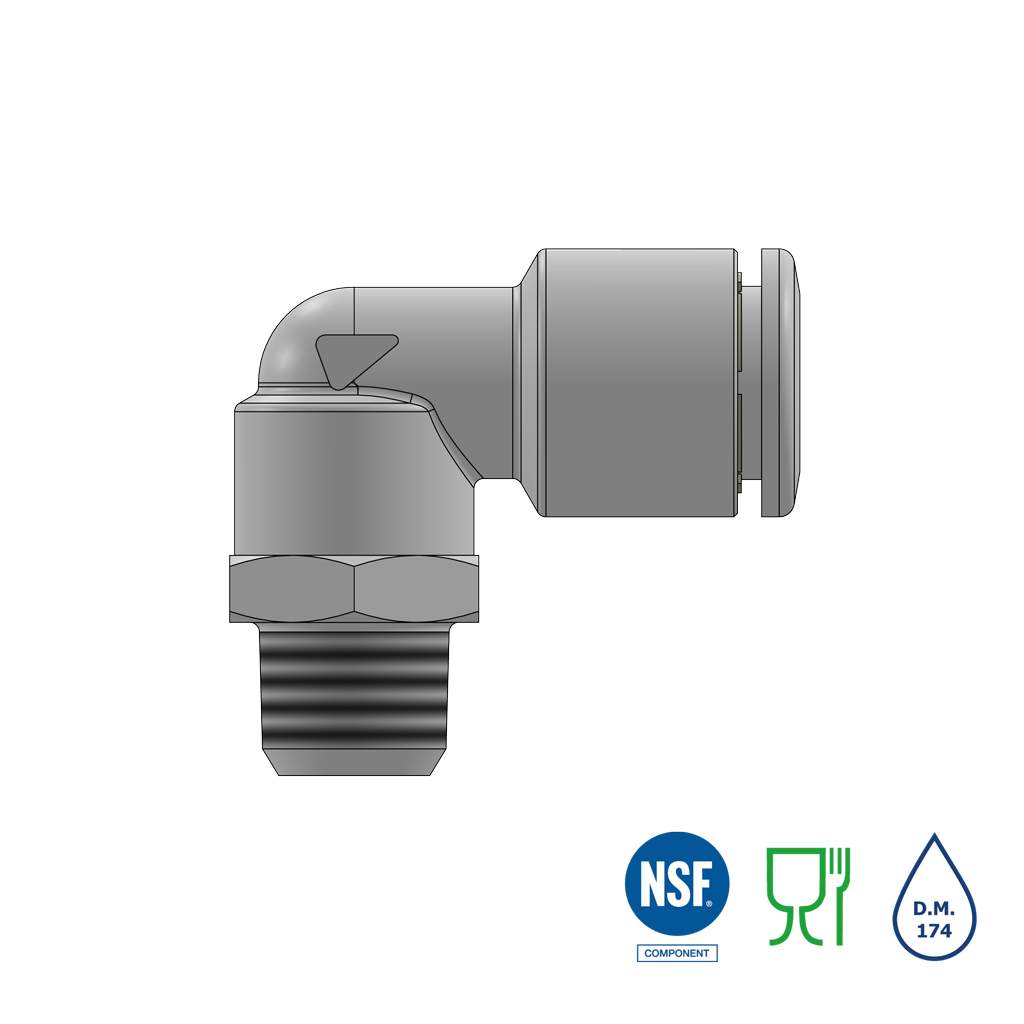

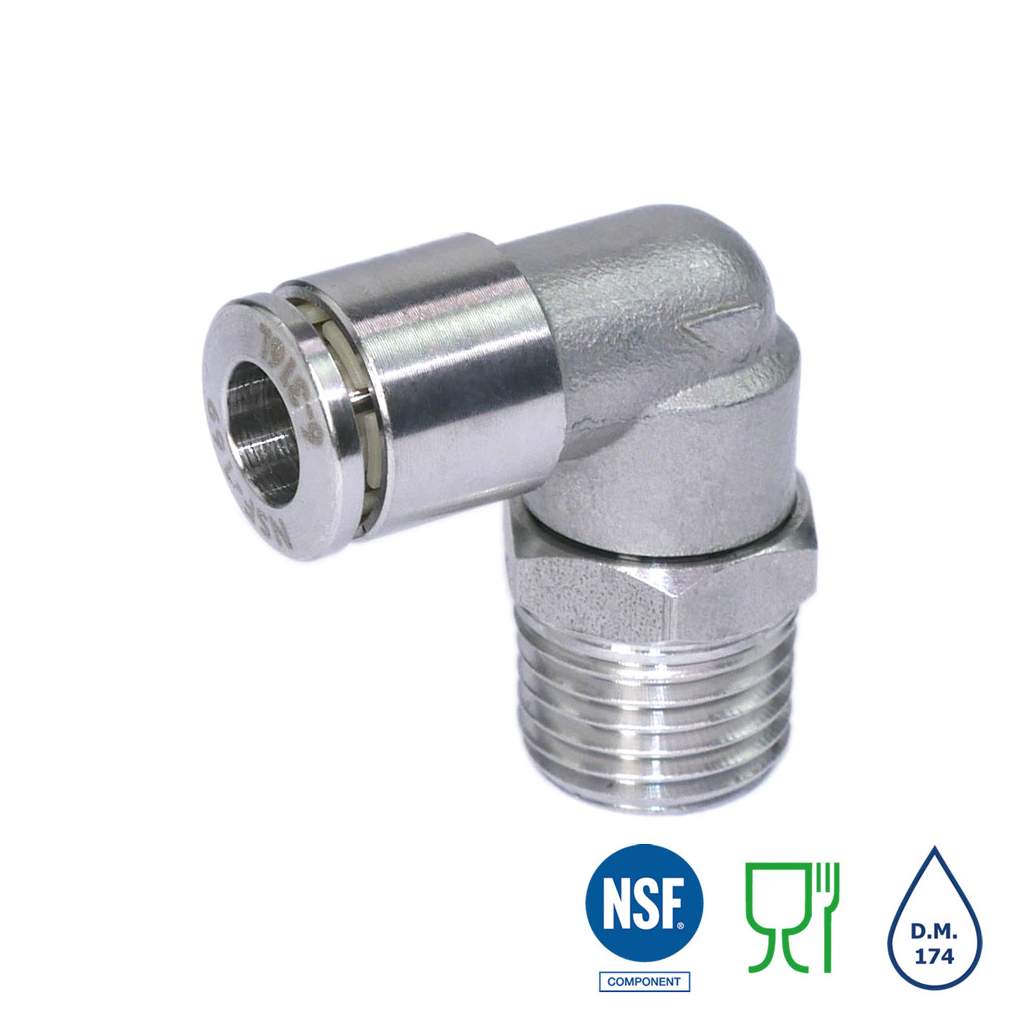

XVRL-R Winkel-Einschraubverbinder metrische Steckverbindung und Kegelgewinde (BSPT)

  • Metrische Steckverbindung von 4mm bis 12mm
  • BSPT-Kegelgewinde R1/8, R1/4, R3/8 oder R1/2 Zoll
  • Gehäuse und Halteelement aus Edelstahl AISI 316L
  • O-Ring-Dichtung und Innendichtung aus FKM (silikonfrei)
  • Maximaler Druck 20Bar bzw. -750mmHg (-0,95Bar)
  • Temperaturbereich -20 bis +150°C
  • Für Wasser, Getränke, Lebensmittel, Vakuum, Druckluft
  • Hergestellt in der EU, NSF/ANSI 169, EC1935/2004, FDA
sofort verfügbar
21,30 €

Inkl. gesetzlicher Ust. zzgl. Versand



  • Steckverbindung
  • Außengewinde

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Die Steckverbinder aus Edelstahl haben ein optimiertes Design und kompakte Abmessungen. Sie werden für Anwendungen in aggressiven Umgebungen und anspruchsvollen Bedingungen eingesetzt. Sie sind für dauerhaften Kontakt mit Trinkwasser, Getränken und Lebensmitteln zugelassen. Auf Anfrage sind weitere Ausführungen und Spezialvarianten lieferbar. Die Steckverbinder werden in Italien hergestellt.

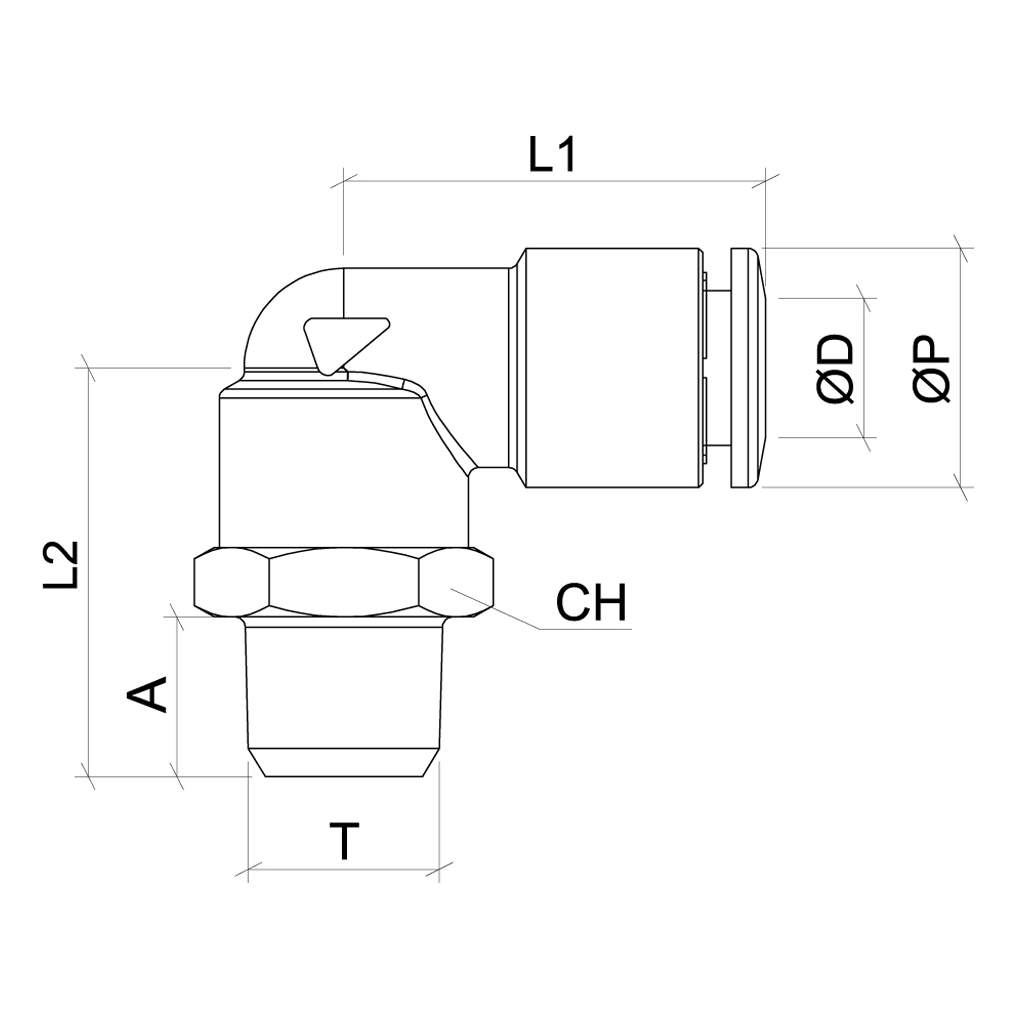

Varianten: ØD T (BSPT) ØP A L1 L2 CH
XVRL04R01 4mm R1/8 Zoll 10mm 8mm 19,5mm 20,5mm 13mm
XVRL04R02 4mm R1/4 Zoll 10mm 10mm 19,5mm 23mm 14mm
XVRL06R01 6mm R1/8 Zoll 12mm 8mm 21mm 20,5mm 13mm
XVRL06R02 6mm R1/4 Zoll 12mm 10mm 21mm 23mm 14mm
XVRL08R01 8mm R1/8 Zoll 14mm 8mm 23mm 20,5mm 14mm
XVRL08R02 8mm R1/4 Zoll 14mm 10mm 23mm 23mm 14mm
XVRL08R03 8mm R3/8 Zoll 14mm 11mm 23mm 24,5mm 17mm
XVRL10R02 10mm R1/4 Zoll 16mm 10mm 26mm 25,5mm 16mm
XVRL10R03 10mm R3/8 Zoll 16mm 11mm 26mm 27mm 17mm
XVRL12R02 12mm R1/4 Zoll 19mm 10mm 31mm 28mm 20mm
XVRL12R03 12mm R3/8 Zoll 19mm 11mm 31mm 28,5mm 20mm
XVRL12R04 12mm R1/2 Zoll 19mm 14mm 31mm 31,5mm 22mm

Verwendete Materialien:

  • Gehäuse: Edelstahl AISI 316L
  • Halteelement: Edelstahl AISI 316L
  • Haltezähne: Edelstahl AISI 301
  • Innenring: PVDF-UHM FDA-konform
  • Sicherungsring: PVDF-UHM FDA-konform
  • O-Ring-Dichtung: FKM NSF/ANSI 61 zertifiziert und FDA-konform
  • Innendichtung: FKM NSF/ANSI 61 zertifiziert und FDA-konform
  • Haltering für Schwenksystem: Edelstahl AISI 302

Weitere technische Daten:

  • Medientypen: Druckluft, Vakuum, Wasser insbesondere Trinkwasser und Flüssigkeiten wie Getränke und andere Lebensmittel
  • Verwendbare Schlauch-/Rohrtypen: PA Polyamid-, PE Polyethylen-, FEP Fluorethylen-Propylen, PTFE Polytetrafluorethylen-Schläuche sowie Edelstahl-Rohre mit Rille
  • Temperaturbereich: -20°C bis +150°C
  • Druckbereich: max. 20Bar bzw. -750mmHg (-0,95Bar)
  • Zulassungen/Konformität: RoHS3, REACH, Silikonfrei, NSF/FDA, ICIM für Lebensmittel und Trinkwasser

Hersteller:
Kategorie: Edelstahl-Steckverbinder
Artikelnummer: SVE100600
