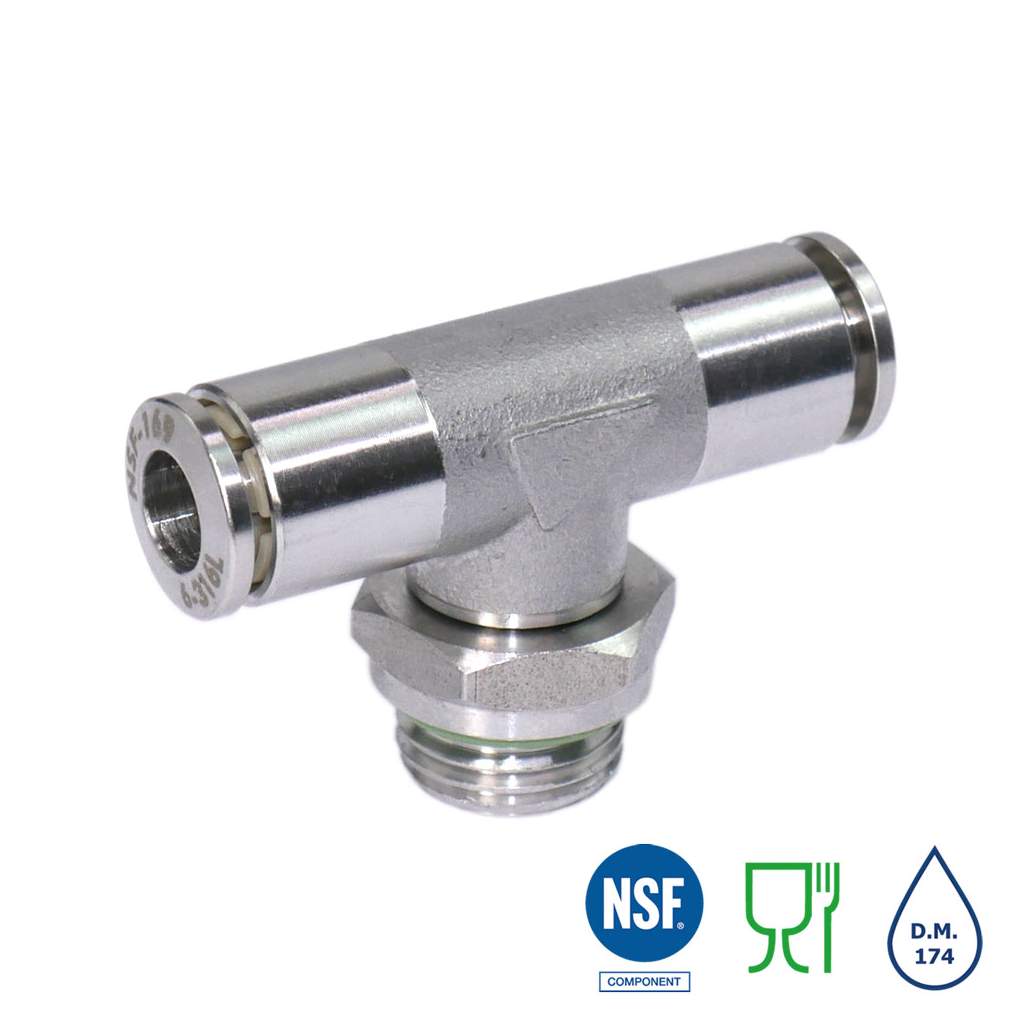

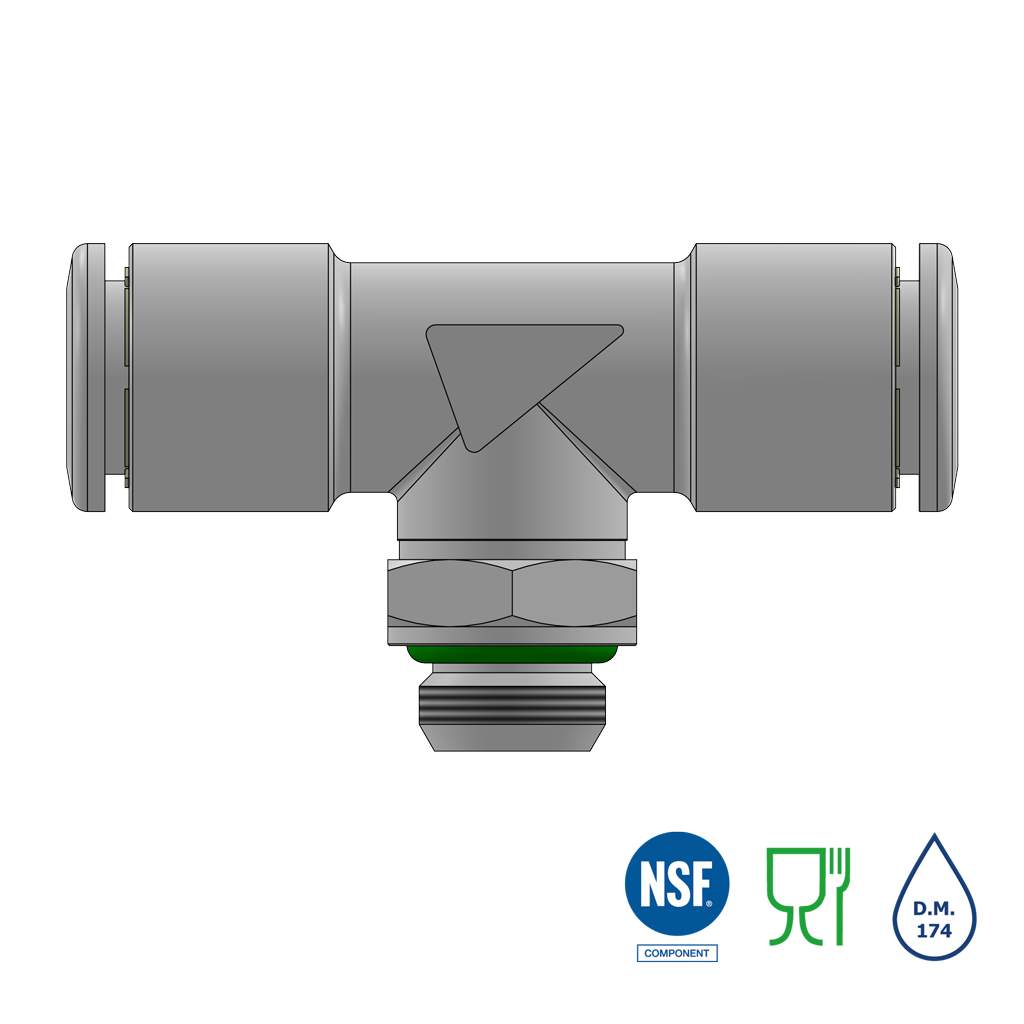

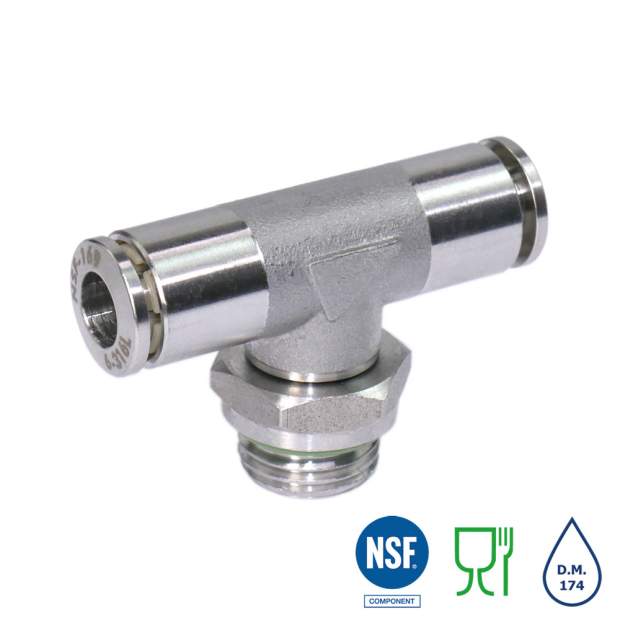

Die Steckverbinder aus Edelstahl haben ein optimiertes Design und kompakte Abmessungen. Sie werden für Anwendungen in aggressiven Umgebungen und anspruchsvollen Bedingungen eingesetzt. Sie sind für dauerhaften Kontakt mit Trinkwasser, Getränken und Lebensmitteln zugelassen. Auf Anfrage sind weitere Ausführungen und Spezialvarianten lieferbar. Die Steckverbinder werden in Italien hergestellt.

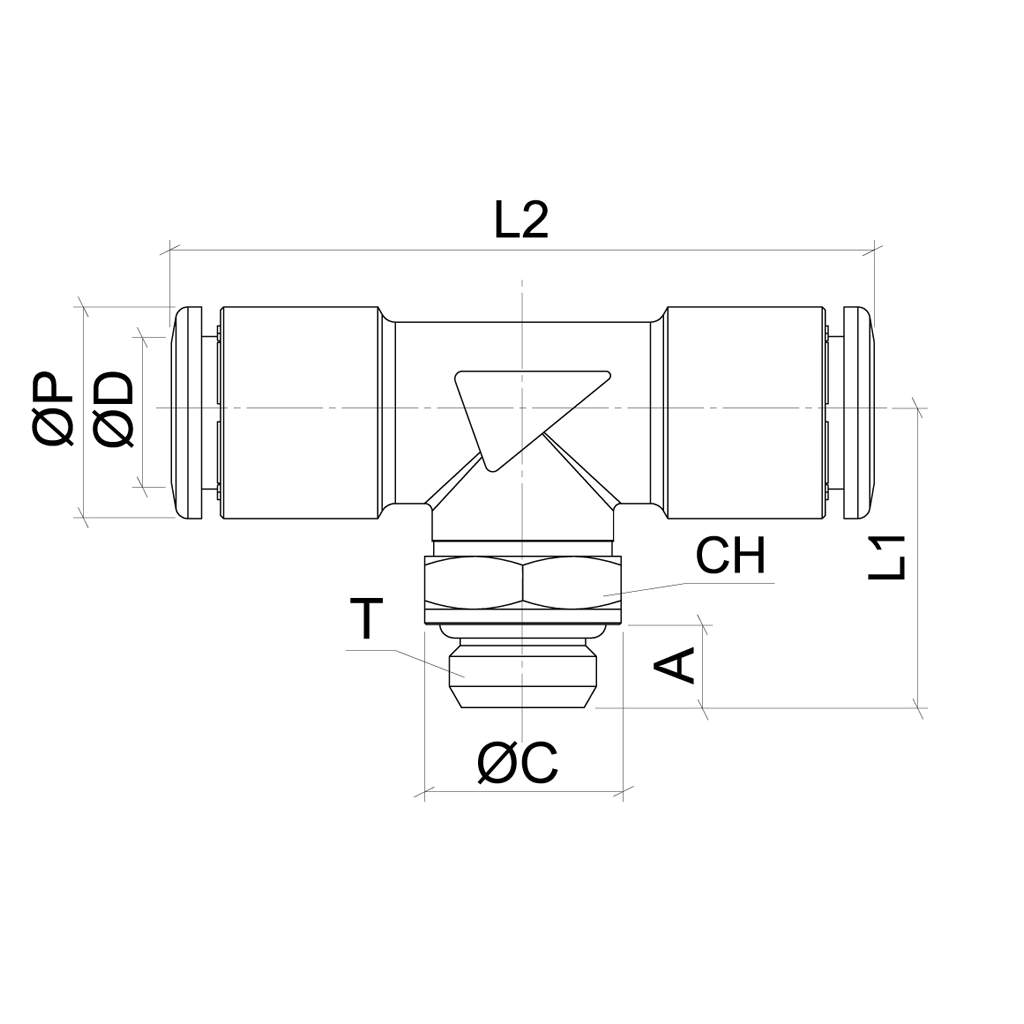

| Varianten: | ØD | T (BSPP) | ØP | ØC | A | L1 | L2 | CH |
|---|---|---|---|---|---|---|---|---|
| XVRT04M5 | 4mm | M5x0,8 | 10mm | 7mm | 4mm | 17mm | 32mm | 8mm |
| XVRT04G01 | 4mm | G1/8 Zoll | 10mm | 13mm | 5,5mm | 19,5mm | 39mm | 13mm |
| XVRT06M5 | 6mm | M5x0,8 | 12mm | 7mm | 4mm | 17mm | 40mm | 8mm |
| XVRT06G01 | 6mm | G1/8 Zoll | 12mm | 13mm | 5,5mm | 19,5mm | 42mm | 13mm |
| XVRT06G02 | 6mm | G1/4 Zoll | 12mm | 16mm | 6,5mm | 22mm | 42mm | 16mm |
| XVRT08G01 | 8mm | G1/8 Zoll | 14mm | 13mm | 5,5mm | 19,5mm | 46,5mm | 13mm |
| XVRT08G02 | 8mm | G1/4 Zoll | 14mm | 16mm | 6,5mm | 22mm | 46,5mm | 16mm |
| XVRT10G02 | 10mm | G1/4 Zoll | 16mm | 16mm | 6,5mm | 23mm | 52mm | 16mm |
| XVRT10G03 | 10mm | G3/8 Zoll | 16mm | 20mm | 7,5mm | 26mm | 52mm | 20mm |
| XVRT12G03 | 12mm | G3/8 Zoll | 19mm | 20mm | 7,5mm | 26,5mm | 62mm | 20mm |
| XVRT12G04 | 12mm | G1/2 Zoll | 19mm | 25mm | 9mm | 29mm | 62mm | 25mm |
Verwendete Materialien:
- Gehäuse: Edelstahl AISI 316L
- Halteelement: Edelstahl AISI 316L
- Haltezähne: Edelstahl AISI 301
- Innenring: PVDF-UHM FDA-konform
- Sicherungsring: PVDF-UHM FDA-konform
- O-Ring-Dichtung: FKM NSF/ANSI 61 zertifiziert und FDA-konform
- Innendichtung: FKM NSF/ANSI 61 zertifiziert und FDA-konform
- Haltering für Schwenksystem: Edelstahl AISI 302
Weitere technische Daten:
- Medientypen: Druckluft, Vakuum, Wasser insbesondere Trinkwasser und Flüssigkeiten wie Getränke und andere Lebensmittel
- Verwendbare Schlauch-/Rohrtypen: PA Polyamid-, PE Polyethylen-, FEP Fluorethylen-Propylen, PTFE Polytetrafluorethylen-Schläuche sowie Edelstahl-Rohre mit Rille
- Temperaturbereich: -20°C bis +150°C
- Druckbereich: max. 20Bar bzw. -750mmHg (-0,95Bar)
- Zulassungen/Konformität: RoHS3, REACH, Silikonfrei, NSF/FDA, ICIM für Lebensmittel und Trinkwasser
| Hersteller: | TIERRE |
| Kategorie: | Steckverbinder |
| Artikelnummer: | SVE200100 |
