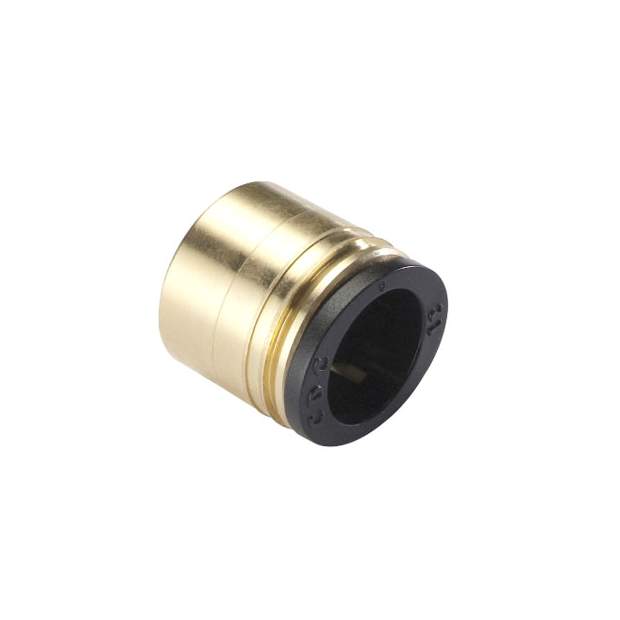

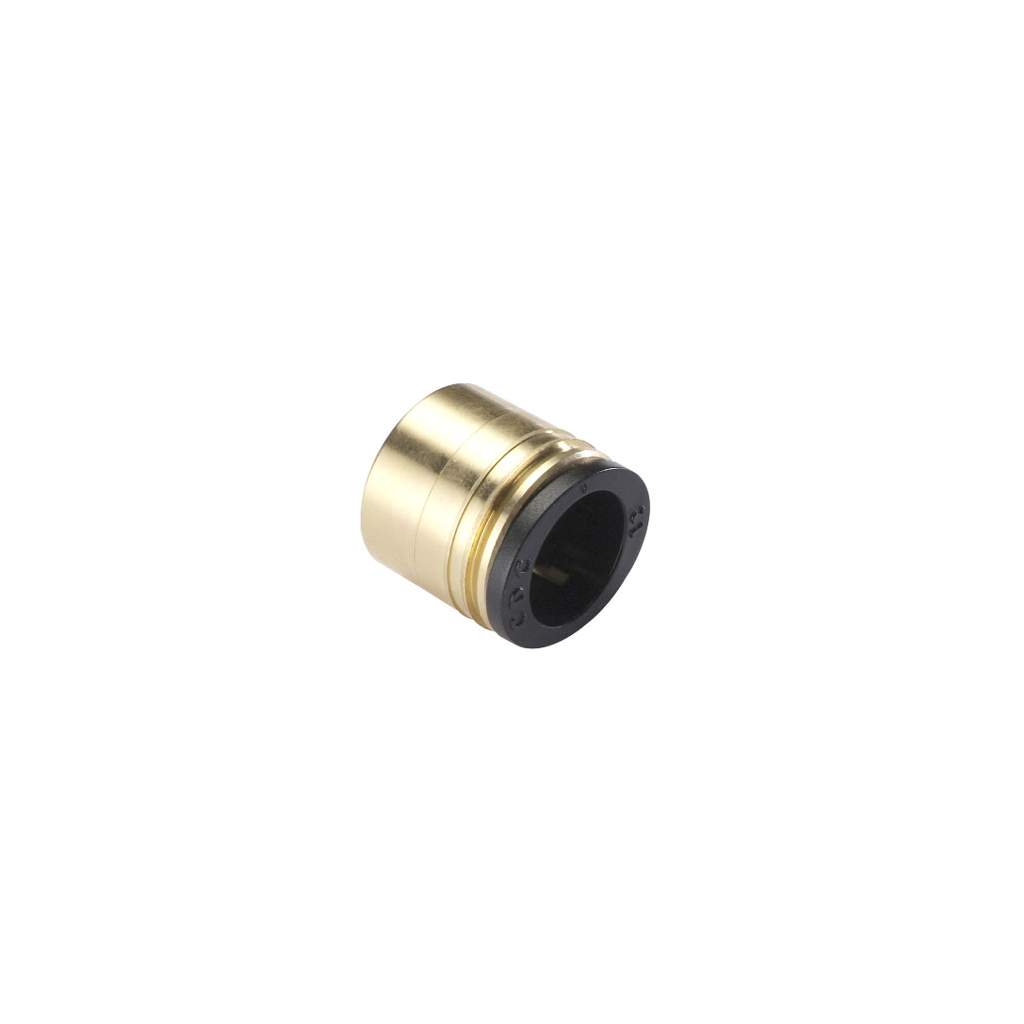

HCAS-F Voll-Kartusche aus Messing für metrische Steckverbindungen bis 12mm

  • Herstellen von Steckverbindungen in Gehäusen
  • Von Steuerblöcken, Ventilen, Regeleinheiten
  • Für Polyamid-, Polyurethan-, Polyethylen-, PTFE- sowie FEP-Schläuche
  • Für verschiedene Außendurchmesser von 4 bis 12mm
  • Material Messing, Halteelement POM sowie Dichtung EPDM
  • Weitere Ausführungen auf Anfrage lieferbar
  • KTW, W270, NSF, ACS, DM174/2004, EC1935/2004
1,52 €

Inkl. gesetzlicher Ust. zzgl. Versand



  • Steckverbindung

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Kartuschen zum Herstellen von Steckverbindungen in Gehäusen, Steuerblöcken, Ventilen oder Regeleinheiten. Für Polyamid-, Polyurethan-, Polyethylen-, PTFE- sowie FEP-Schläuche.

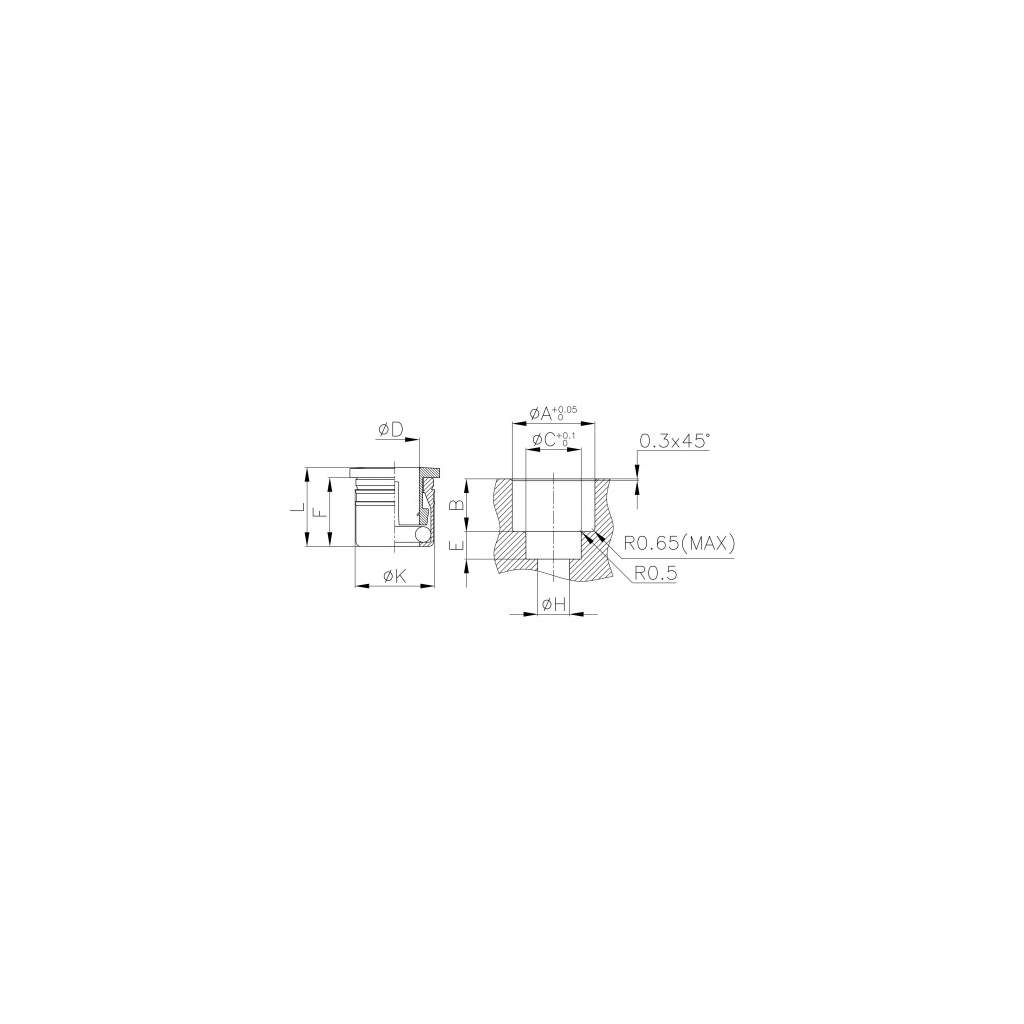

Varianten: ØD ØK L F Gewicht
HCAS-F04 4mm 10,20mm 12,00mm 10,50mm 3,8g
HCAS-F06 6mm 11,25mm 12,60mm 11,00mm 3,2g
HCAS-F08 8mm 13,25mm 13,20mm 11,50mm 3,9g
HCAS-F10 10mm 15,25mm 14,30mm 12,50mm 4,7g
HCAS-F12 12mm 17,80mm 16,90mm 14,80mm 7,2g

Bohrungen für Kartuschen:


Durchmesser: ØA ØC ØH B E
4mm 10,00mm 4,15mm 3,20mm 10,30mm 3,20mm
6mm 11,00mm 6,15mm 5,20mm 10,8mm 3,70mm
8mm 13,00mm 8,15mm 7,20mm 11,30mm 4,80mm
10mm 15,00mm 10,15mm 9,20mm 12,20mm 5,40mm
12mm 17,50mm 12,15mm 11,20mm 14,10mm 7,30mm

Technische Daten:

  • Anwendung: Wasser, Getränke, Druckluft, Vakkum, Gase und andere Flüssigkeiten
  • Schläuche: Polyamid, Polyurethan, Polyethylen, PTFE sowie FEP
  • Betriebsdruck: max. 20bar, Unterdruck max. -750mmHg
  • Temperaturbereich: trockene Luft -20 bis +98°C, sonst +1 bis +98°C
  • Material: Klemmhülse POM, Gehäuse Messing, Dichtung EPDM
  • Normen: REACH (2002/95/EC) sowie RoHS2 (2011/65/EU)
Hersteller: FLUIDFIT
Kategorie: Fluidtechnik
Artikelnummer: SVK100200
