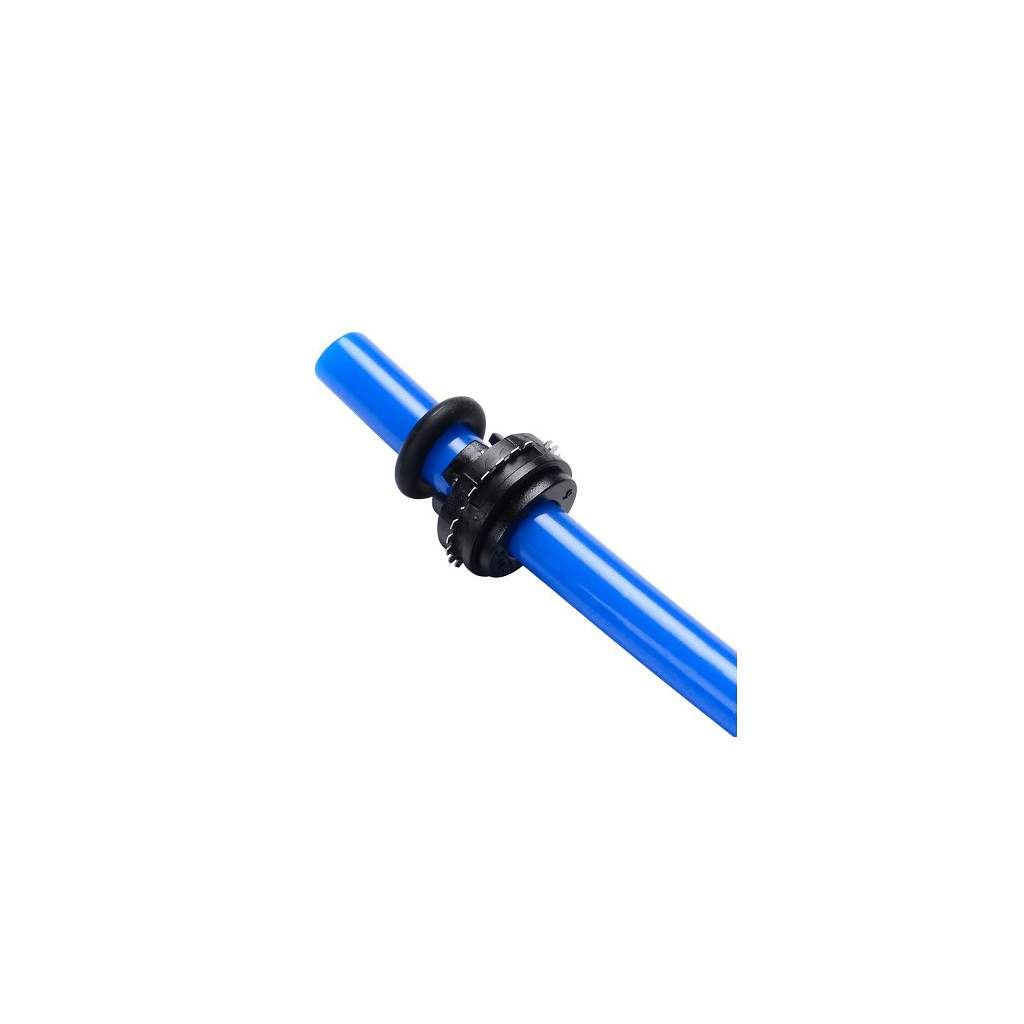

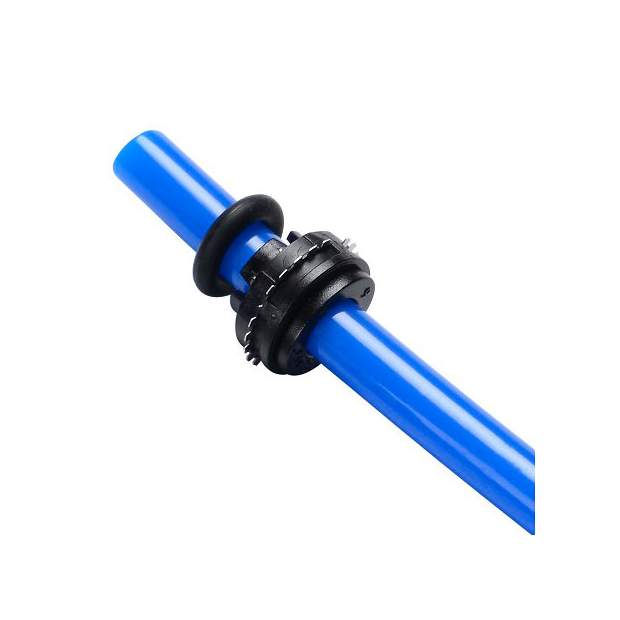

HCAS-P Halb-Kartusche aus POM für metrische Steckverbindungen bis 12mm

  • Herstellen von Steckverbindungen in Gehäusen
  • Von Steuerblöcken, Ventilen, Regeleinheiten
  • Für Polyamid-, Polyurethan-, Polyethylen-, PTFE- sowie FEP-Schläuche
  • Für verschiedene Außendurchmesser von 4 bis 12mm
  • Gehäuse und Halteelement aus POM sowie Dichtung aus EPDM
  • Weitere Ausführungen auf Anfrage lieferbar
  • KTW, W270, NSF, ACS, DM174/2004, EC1935/2004
0,70 €

Inkl. gesetzlicher Ust. zzgl. Versand



  • Steckverbindung

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Kartuschen zum Herstellen von Steckverbindungen in Gehäusen, Steuerblöcken, Ventilen oder Regeleinheiten. Für Polyamid-, Polyurethan-, Polyethylen-, PTFE- sowie FEP-Schläuche.


Varianten: ØSchlauch ØA B Gewicht
HCAS-P04 4mm 11,85mm 5,00mm 0,8g
HCAS-P06 6mm 13,30mm 4,60mm 0,9g
HCAS-P08 8mm 13,70mm 5,60mm 1,1g
HCAS-P10 10mm 15,90mm 6,90mm 1,4g
HCAS-P12 12mm 19,60mm 7,90mm 2,6g

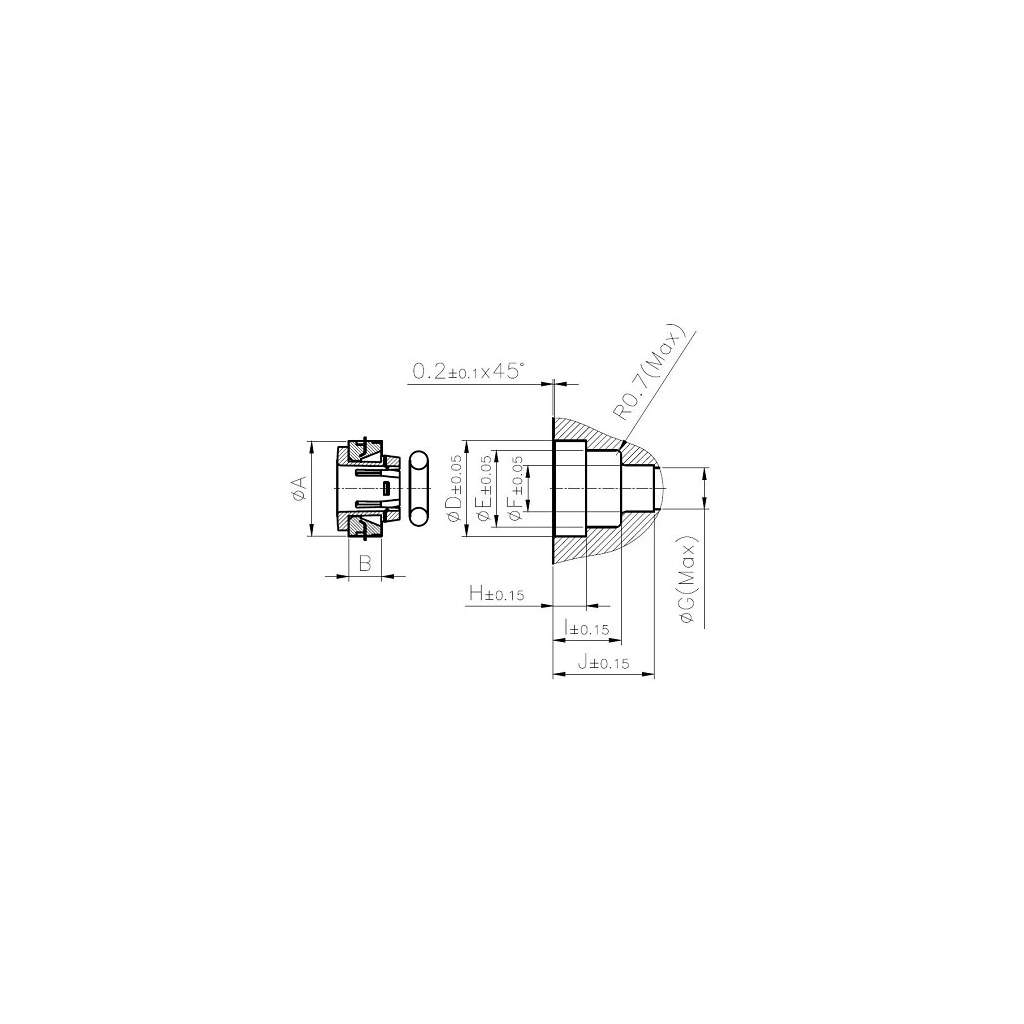

Bohrungen für Kartuschen:


Durchmesser: ØD ØE ØF ØG H I J
4mm 12,00mm 8,30mm 4,15mm 3,30mm 4,90mm 8,90mm 12,80mm
6mm 13,40mm 10,00mm 6,15mm 5,30mm 4,60mm 9,80mm 14,00mm
8mm 13,80mm 11,95mm 8,15mm 7,40mm 5,50mm 10,15mm 15,00mm
10mm 16,05mm 14,00mm 10,15mm 9,20mm 6,90mm 11,80mm 18,20mm
12mm 19,75mm 16,55mm 12,15mm 11,20mm 7,75mm 15,90mm 23,90mm

Technische Daten:

  • Anwendung: Wasser, Getränke, Druckluft, Vakkum, Gase und andere Flüssigkeiten
  • Schläuche: Polyamid, Polyurethan, Polyethylen, PTFE sowie FEP
  • Betriebsdruck: max. 20bar, Unterdruck max. -750mmHg
  • Temperaturbereich: trockene Luft -20 bis +98°C, sonst +1 bis +98°C
  • Material: Klemmhülse und Gehäuse POM, Dichtung EPDM
  • Normen: REACH (2002/95/EC) sowie RoHS2 (2011/65/EU)
Hersteller: FLUIDFIT
Kategorie: Fluidtechnik
Artikelnummer: SVK100250
