BLACKCOMB Trio UVC-Reaktoranlage 3 Filterstufen für Brunnenwasser (max. 45L/min)

Die UVC-Reaktoranlage BLACKCOMB TRIO ist ein kompaktes, anschlussfertiges Wasseraufbereitungssystem zur sicheren und keimfreien Trinkwasserversorgung. Die gesamte Einheit ist auf einem stabilen Metallwinkel zur Wandmontage vormontiert. Der UVC-Reaktor besteht aus hochwertigem, druckgeprüftem Edelstahl 316L. Das System verfügt über drei Filterstufen mit 4,5 × 20 Zoll großen Filtergehäusen, die in zwei verschiedenen Konfigurationen erhältlich sind. Der Wassereinlauf ist flexibel, da er wahlweise von der linken oder rechten Seite erfolgen kann – das erleichtert die Installation erheblich. Zudem ist das System durch verschiedene optionale Erweiterungen individuell anpassbar.

Das System ist in zwei verschiedenen Ausführungen der Vorfilter verfügbar:

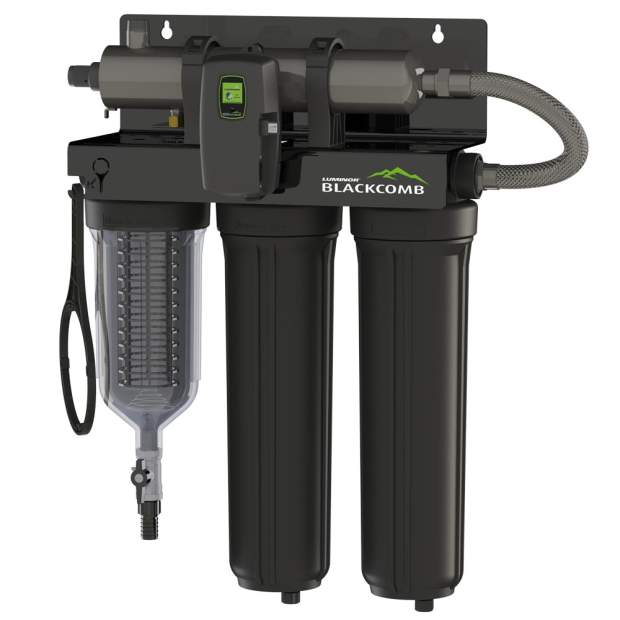

Variante 1:

• Filterstufe 1: Siebfilter 90 Mikron
• Filterstufe 2: Sedimentblockfilter 5 Mikron 4,5 x 20 Zoll
• Filterstufe 3: Aktivkohleblockfilter 4,5 x 20 Zoll

Variante 2:

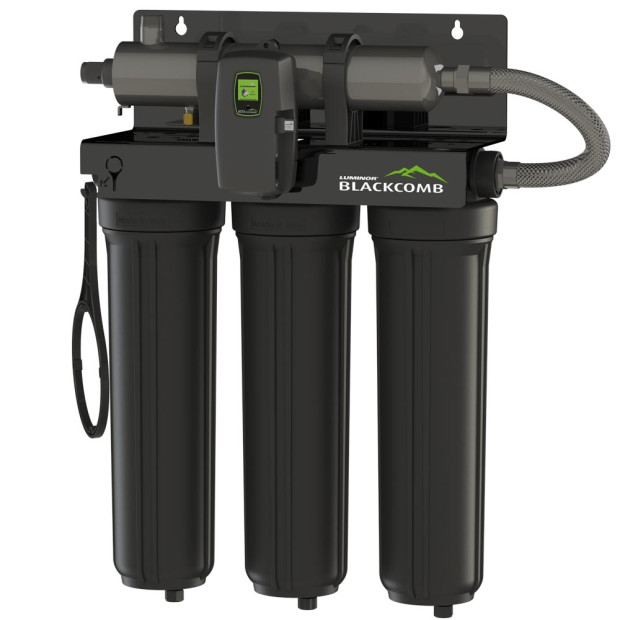

• Filterstufe 1: Sedimentblockfilter 5 Mikron 4,5 x 20 Zoll
• Filterstufe 2: Enthärtungskartusche zur Kalkreduktion 4,5 x 20 Zoll
• Filterstufe 3: Aktivkohleblockfilter 4,5 x 20 Zoll

Durch die entsprechenden Vorfilter wird das Wasser für die UVC-Bestrahlung sowie die spätere Nutzung als Trink- oder Brauchwasser aufgearbeitet. Wesentlich für die Wirksamkeit des UVC-Systems ist die Freiheit des Wassers von Schwebstoffen und Sedimenten.

Wasseranschluss und Montage: Das Wasseraufbereitungssystem ist auf einem Montagewinkel aus Stahl für Wandmontage aufgebaut. Im Auslieferungszustand erfolgt der Wassereinlauf von links. Zur Anpassung an die jeweilige Installationssituation kann die Anlage in wenigen Schritten und mit geringem Aufwand für einen Wassereinlauf von rechts umgebaut werden. Die Anschlüsse für die Integration des UVC-Systems in die Wasserversorgung sind als 1 Zoll MNPT Innengewinde (Wassereinlauf) sowie 1 Zoll MNPT Außengewinde (Wasserauslauf ausgeführt).

Kombinierte Steuerung mit integriertem Vorschaltgerät: Das Vorschaltgerät als Lampenlast ist direkt in das Gehäuse der Steuerung integriert. Diese Steuerung verfügt über ein multifunktionales, beleuchtetes Display. In der Standardausführung zeigt das System die Restlebensdauer der UVC-Lampe an und warnt automatisch bei Lampenausfall oder wenn ein Lampentausch erforderlich ist. Die Steuereinheit ist zudem für den einfachen Anschluss zusätzlicher Sensoren und optionaler Module vorbereitet.

Anpassbarkeit und nachrüstbare Optionen:

• UV-Sensor
• Abschaltventil
• Meldekontakt
• WLAN und IoT
• Durchflussmesser
• Analogausgang 4-20mA

Zubehör und Ersatzteile:

• RL-420HO UVC-Ersatzlampe
• RQ-420 Quarzglasrohr
• LC-10MS Siebfilter 90 Mikron
• LC-20S Sedimentfilter 4,5 x 20 Zoll
• LC-20WS Enthärtungskartusche 4,5 x 20 Zoll
• LC-20AC Aktivkohleblockfilter 4,5 x 20 Zoll

Technische Daten Lampeneinheit:

• UVC-Dosis: 45L/min mit 400J/m² bzw. 57L/min mit 300J/m²
• Wellenlänge: 254 nm (ultraviolettes Licht)
• Elektrische Leistung Leuchtmittel: 45W high output
• Lebensdauer Leuchtmittel: 10.000h
• Lampentausch: einfacher Austausch durch Herausziehen
• Reaktorgehäuse: Edelstahl 316L (V4A)
• Oberfläche: außen elektropoliert, innen gebeizt
• Wandstärke: 1,65 mm (stabile Qualität der Schweißnähte)
• Durchfluss: längsgerichteter Durchfluss

Weitere technische Daten:

• Betriebsspannung: 90-26V AC/50-60Hz
• Leistungsaufnahme:57W
• Wasserführende Anschlüsse: 1 Zoll MNPT IG bzw. AG
• Betriebsdruck: min. 0,7bar, max. 8,3bar
• Medientemperatur: 2 bis 40°C
• Umgebungstemperatur: 2 bis 45°C

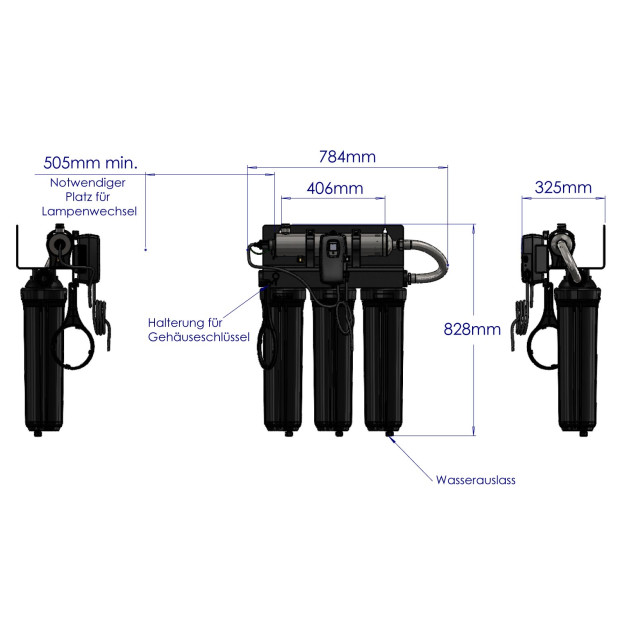

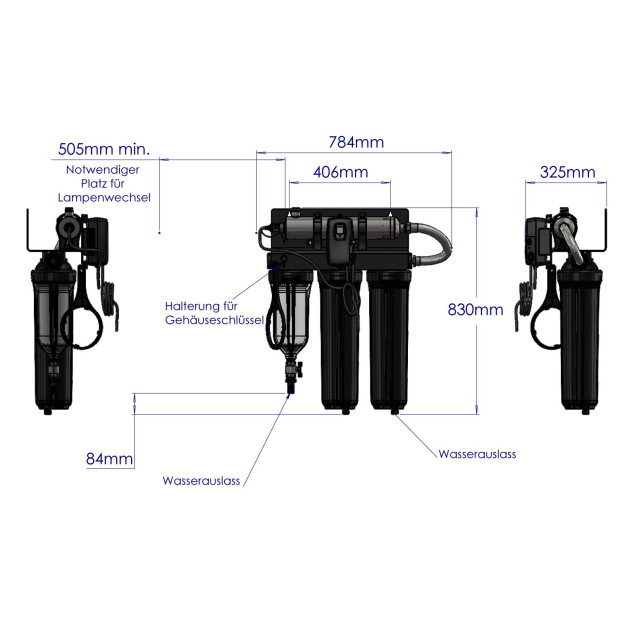

• Abmessungen: H/B/T 828 x 784 x 325mm
• Montage: Wandmontage mit Schrauben
• Schutzart: IP45
• Gewicht: 23,5kg bzw. 27,5kg
• Zulassungen und Normen: NSF, CE, RoHS, hergestellt in Kanada
