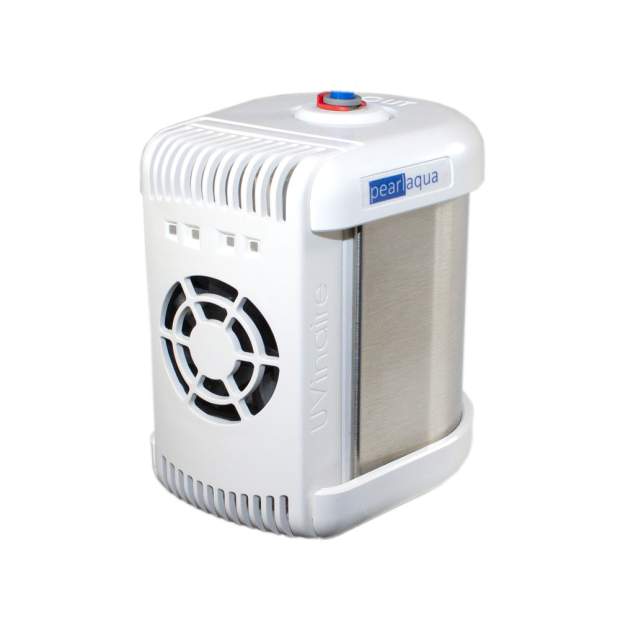

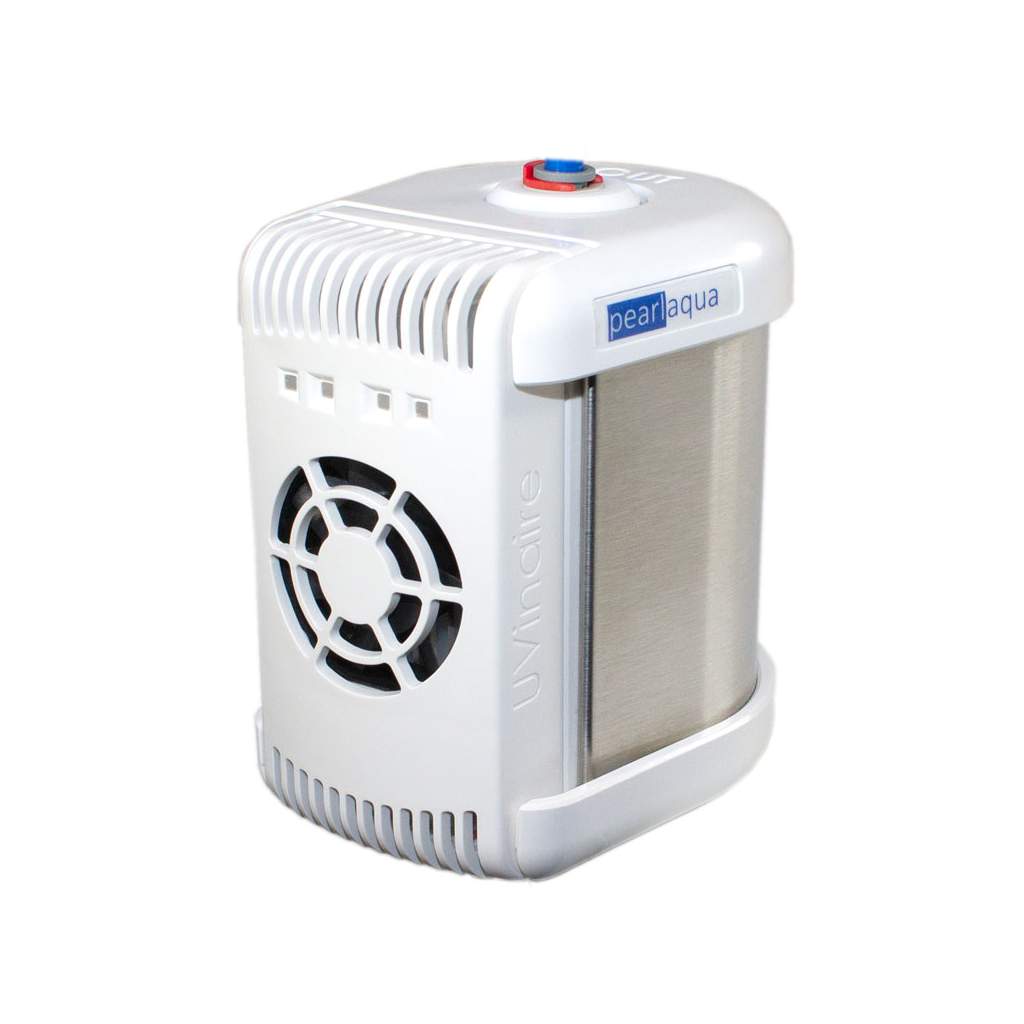

PEARLAQUA® anschlussfertige UVC-LED-Einheit mit auswechselbarer LED-Einheit

  • UVC-Desinfektion für Trinkwassersysteme
  • Volle Desinfektionswirkung sofort nach Einschalten
  • Sehr leicht auswechselbare LED-Einheit
  • 10.000 Betriebsstunden Lebensdauer
  • Steuereingang für Fernsteuerung und Alarmausgänge
  • 1/4 Zoll oder 3/8 Zoll Steckanschlüsse sowie 1/2 Zoll IG
  • Betriebsspannung 12V DC, Schutzart IP52
515,45 €

Inkl. gesetzlicher Ust. zzgl. Versand



  • Variante und Durchfluss

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

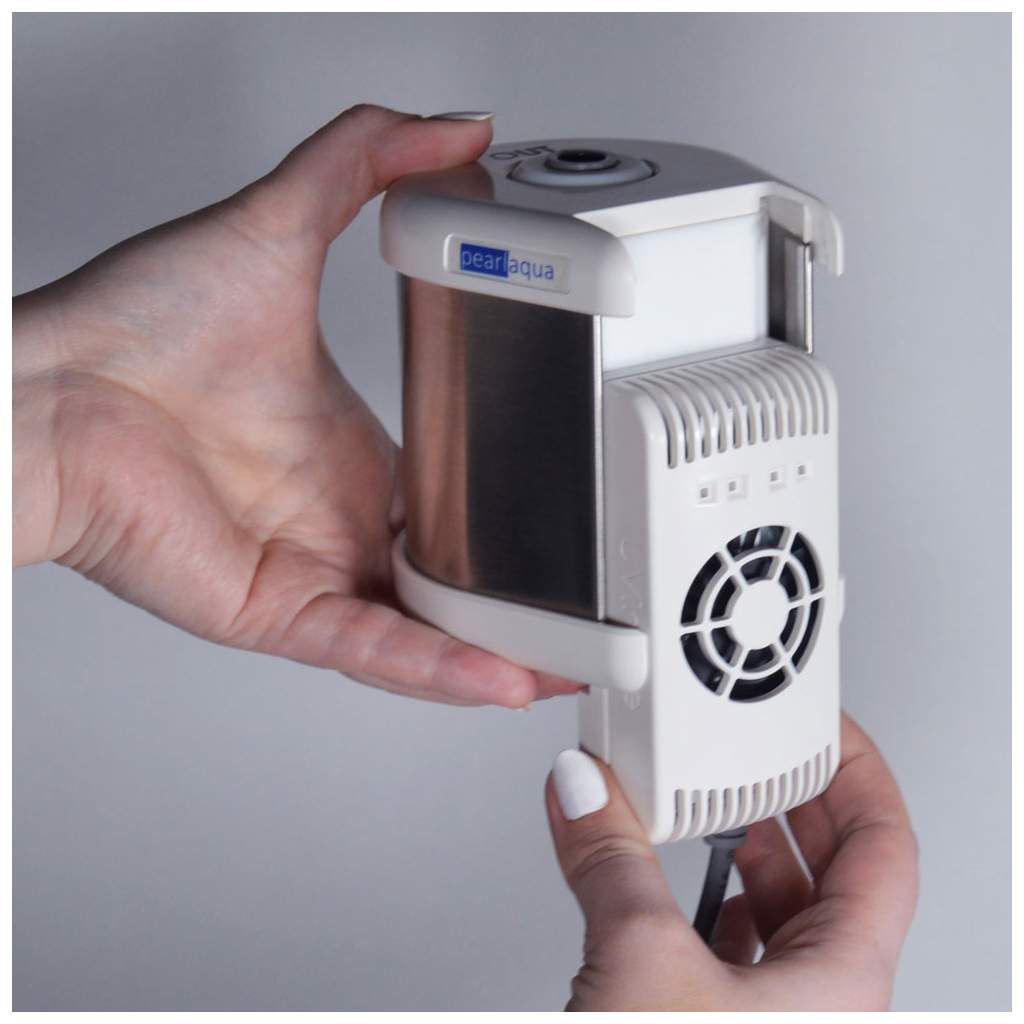

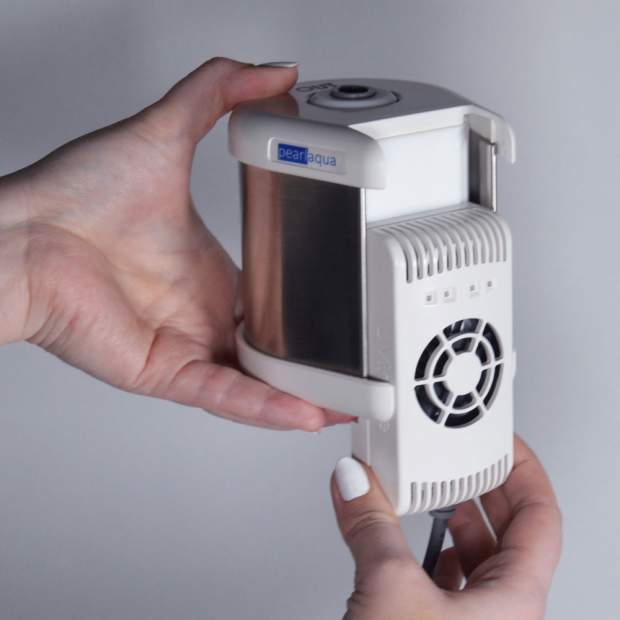

Die UV-C-Einheit PEARLAQUA ist im Gegensatz zur kleineren PEARLAQUA MICRO anschlussfertig und kann sofort installiert werden. Die UV-C-LED-Einheit muss lediglich über einen Rundstecker an ein 12V DC-Netzteil angeschlossen werden. Außerdem ist die UV-C-LED-Einheit auswechselbar. Dazu kann die Elektronikeinheit mit integrierten UV-C-LEDs vom Reaktor abgezogen und gegen eine neue Einheit ausgetauscht werden.


Die UV-C-Einheit schaltet sich ein, sobald die Betriebsspannung angelegt wird. Die Einheit ist eingeschaltet, solange diese Betriebsspannung anliegt. Der integrierte Lüfter verhindert die Überhitzung der UV-C-LEDs, wenn kein Wasserfluss stattfindet. Das Ein- und Ausschalten der UV-C-Desinfektionseinheit wird über das Anlegen bzw. Unterbrechen der Betriebsspannung gesteuert. Wenn die UV-C-Funktion in Abhängigkeit vom Durchfluss geschaltet werden soll, dann muss ein Durchflussschalter vorgeschaltet werden. Dieser unterbricht die Betriebsspannung, wenn kein Durchfluss stattfindet.


Die auswechselbare Elektronikeinheit hat außerdem 4 verschiedenfarbige LED-Anzeigen, welche den Status der Einheit bzw. Fehler anzeigen.

  • Blaue LED: aus = UV-C-Einheit ausgeschaltet (kein Wasserfluss, keine Desinfektion), leuchtend = UV-C-LED-Einheit eingeschaltet (Wasserfluss und Desinfektion).

  • Rote LED: Fehleranzeige, leuchtend = UV-C-Einheit ausgefallen, blinkend = UV-C-Strahlungsintensität unter 70% gesunken.

  • Gelbe LED: Temperaturanzeige, leuchtend = Abschaltung durch Überhitzung (Rücksetzung durch kurze Unterbrechung der Versorgungsspannung), blinkend = gegenwärtige Überhitzung.

  • Grüne LED: Anzeige Lebensdauer UV-C-Einheit, leuchtend = Einheit betriebsbereit, blinkend = UV-C-Einheit nahe Lebensende.

Zur Montage der UV-C-LED-Einheit gibt es als Zubehör einen Montagewinkel (nicht im Lieferumfang enthalten).

Varianten: PAQ-9D PAQ-15E PAQ-24G
UVC-Dosis: 16mJ/cm2 16mJ/cm2 16mJ/cm2
Durchfluss: max. 3,0 l/min max. 8,5 l/min max. 14,0 l/min
Druckabfall: 0,08 bar 0,05 bar 0,02 bar
Leistungsaufnahme: 8,6W (12V DC) 13,6W (12V DC) 21,0W (12V DC)

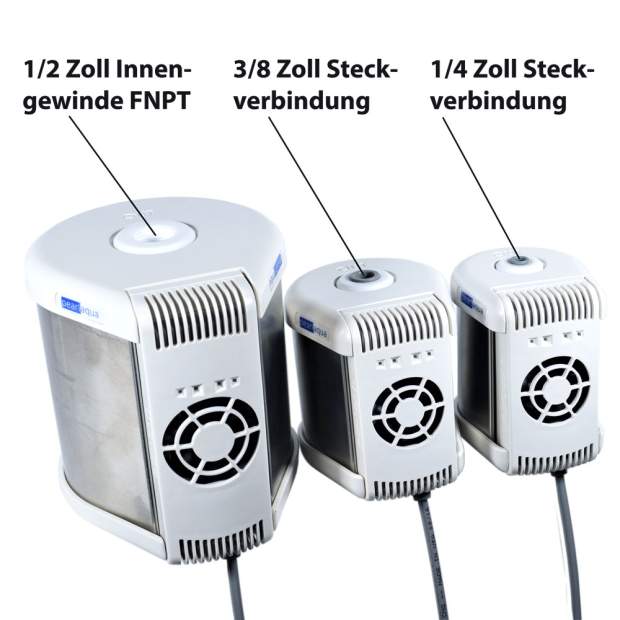

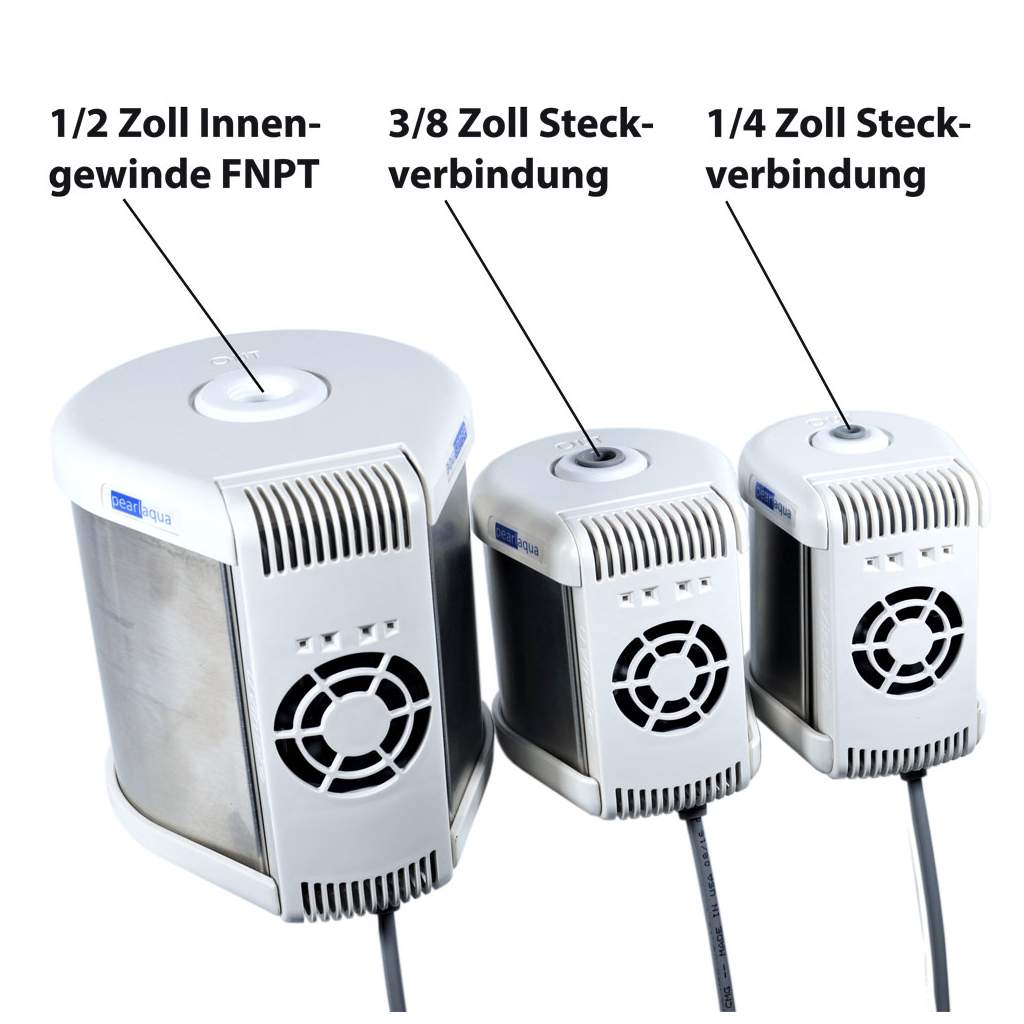

Anschlüsse: 1/4 Zoll Steckverbindung 3/8 Zoll Steckverbindung 1/2 Zoll FNPT-Innengewinde

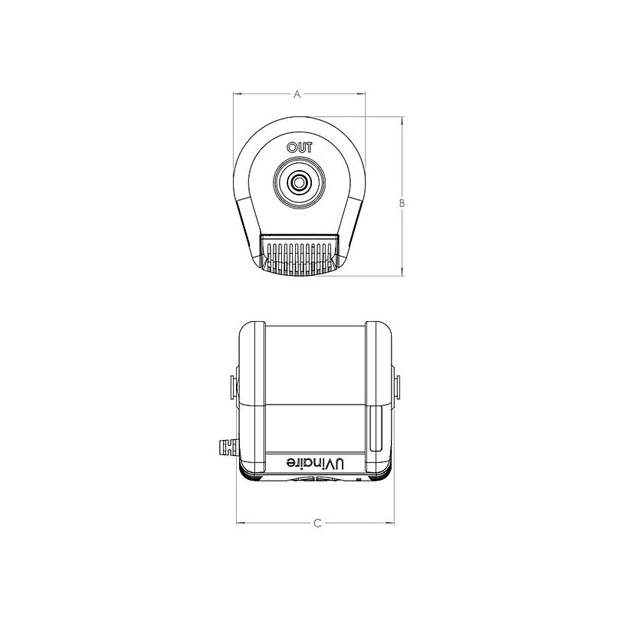

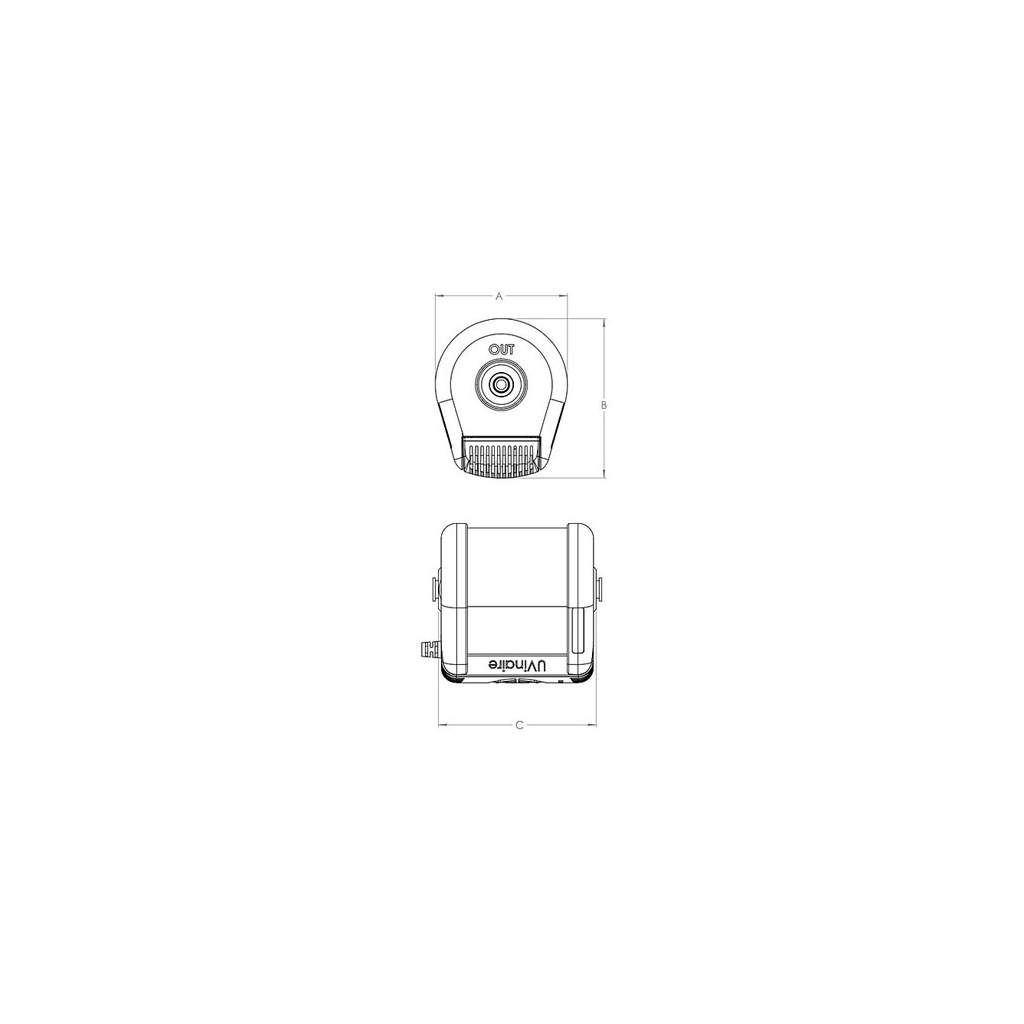

Abmessungen (HxBxT): 100 x 73 x 92mm 100 x 87 x 105mm 140 x 127 x 148mm
Gewicht: 0,74kg 0,92kg 2,44kg

Auf Anfrage sind die folgenden Optionen möglich:

  • Andere Kabelanschlüsse und Kabellängen
  • Andere UVC-Dosis
  • Kundenindividuelle Anschlüsse
  • Andere Betriebsspannung (z.B. Wechselsspannung)
  • Sensor zur Überwachung der LED-Strahlungsintensität
  • Überwachung der LED-Strahlungsintensität
  • Montagebügel für Wandmontage

Technische Daten:

  • UVC-Dosis: 16mJ/cm2 (30 oder 40mJ/cm2 nach Durchfluss)
  • Lebensdauer UVC-LED: 10.000 Betriebsstunden
  • Medium: Trinkwasser, Osmosewasser, gefiltertes Brunnen- und Regenwasser
  • Betriebsdruck: max. 6,9bar
  • Medientemperatur: 0 bis 75°C
  • Umgebungstemperatur: 0 bis 40°C
  • Elektrische Anschlüsse: Rundstecker 15cm lang (andere Längen und Anschlüsse auf Anfrage)
  • Betriebsspannung: 12V DC
  • Einbaulage (Montage): beliebig
  • Schutzart: IP52
  • Normen: CE, RoHS, hergestellt in den USA
Test
Hersteller: AQUISENSE
Kategorie: Wasserhygiene
Artikelnummer: UVC100300
GTIN: 4251333602805
