PEARLAQUA® AUTOMATE anschlussfertiges Set mit Durchflussschalter und Netzteil

PEARLAQUA® AUTOMATE anschlussfertiges Set mit Durchflussschalter und Netzteil

AUTOMATE Ausführung des PEARLAQUA® MICRO
Anschlussfertiges Set zur schnellen Montage
Mit angeschlossenen Durchflussschalter
Elektronikeinheit mit LEDs zur Statusanzeige
Selbstschutzfunktion - kurzes Einschalten alle 30min
Steckernetzteil im Lieferumfang enthalten
Anschluss 3/8 Zoll Stutzen (Ausgang)/Steckverbindung (Eingang)
Betriebsspannung 12V DC, Schutzart IP45

198,16 €

inkl. 19% USt.,

Variante

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Beschreibung
Bedienungsanleitung (1)

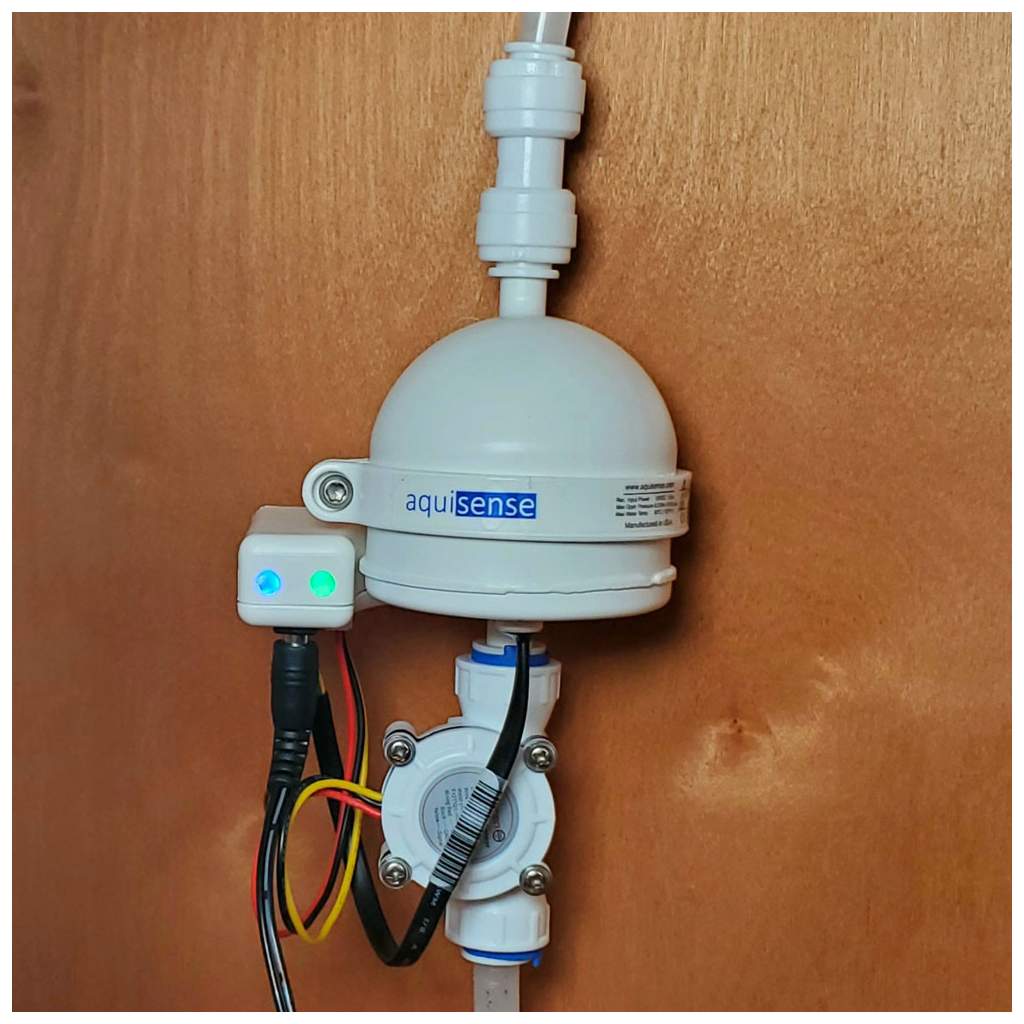

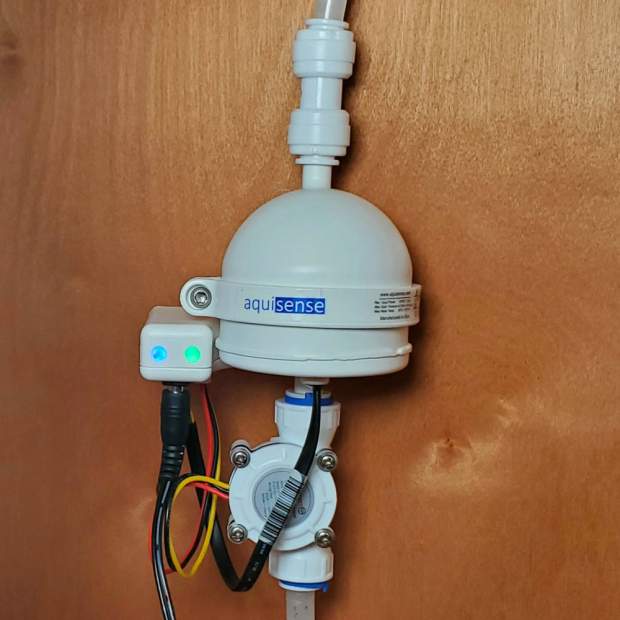

In dieser speziellen Ausführung ist die UVC-LED-Einheit PEARLAQUA® MICRO auf einem Winkel mit einer kleinen Elektronikeinheit und einem Durchflussschalter anschlussfertig zusammengebaut. Diese Komponente kann zur einfachen Nachrüstung einer UV-C-Desinfektion in vorhandene Wasserspender oder Osmoseanlagen eingebaut werden.

Funktion: Der Durchflussschalter erkennt einen Wasserfluss und schaltet die UV-C-LED-Einheit ein, womit das durchfließende Wasser bestrahlt und desinfiziert wird. Stoppt der Wasserfluss, wird die UV-C-LED-Einheit wieder ausgeschaltet. Der Vorteil eines Durchflussschalters gegenüber einem Druckschalter besteht darin, dass bei einem eventuellen Trockenlauf des Systems (z.B. durch eine Leckage) der Durchflussschalter keinen Durchfluss mehr erkennt und so die UV-C-LED-Einheit abschaltet (Gefahr der Zerstörung der UV-C-LEDs durch Überhitzung. Ein Niederdruckschalter würde in einem solchen Fall die UV-C-Einheit eingeschaltet lassen.

Elektronikeinheit: Die Elektronikeinheit hat zwei frontseitige LED. Die grüne LED zeigt das Anliegen der Betriebsspannung 12V DC und die Betriebsbereitschaft an. Die blaue LED leuchtet dann, wenn die UV-C-Einheit eingeschaltet ist und das durchfließende Wasser desinfiziert wird. Die Elektronikeinheit versorgt die UV-C-LED-Einheit mit Betriebsspannung und wertet das Signal des Durchflussschalters aus.

PULSECARE-Selbstschutzfunktion: Das PearlAqua AUTOMATE verfügt über eine integrierte Selbstschutzfunktion. Bei Stillstand aufgrund Nichtbenutzung wird die UVC-Einheit in Intervallen von 30 Minuten für kurze Zeit eingeschaltet. Dadurch wird eine Verkeimung der UVC-Einheit während längerer Nichtbenutzung zuverlässig verhindert.

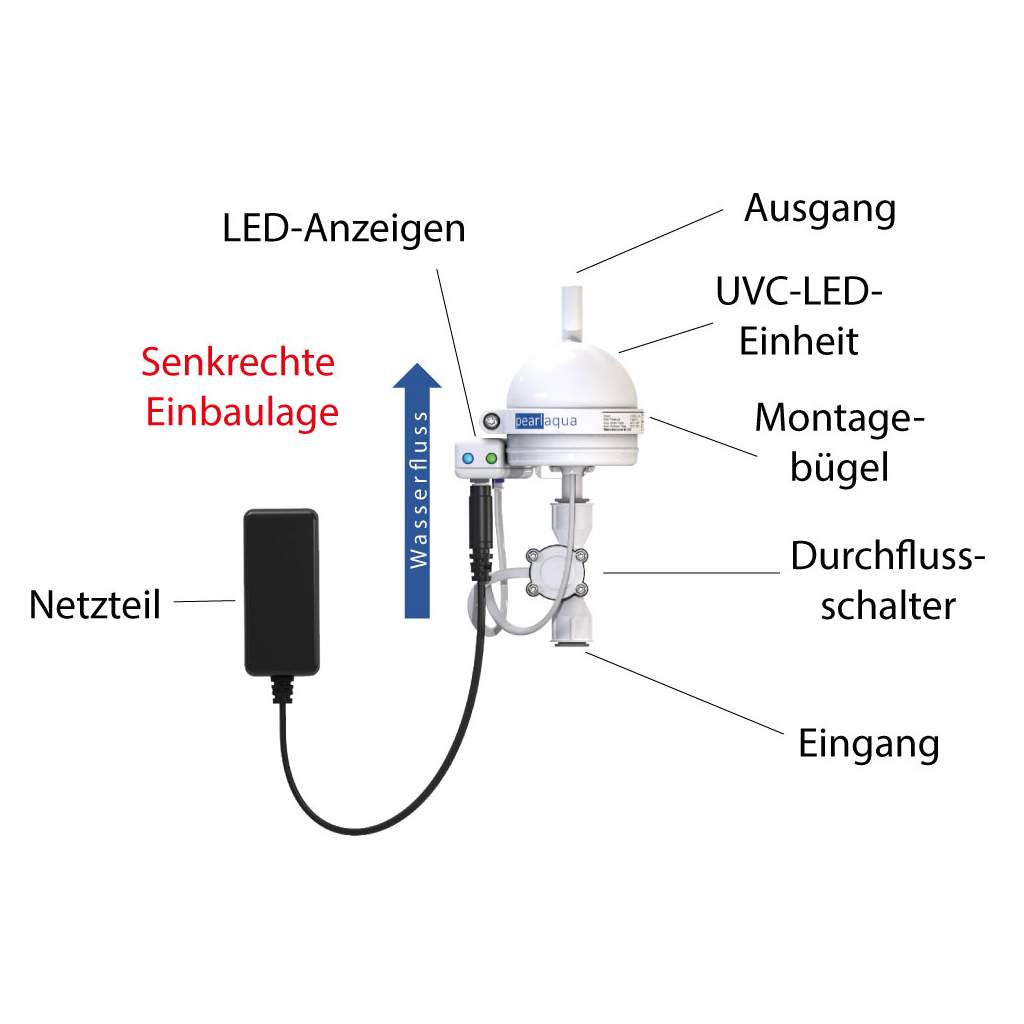

Anschlüsse: Die Einheit hat unten am angeschlossenen Durchflussschalter einen 3/8 Zoll Steckanschluss und oben an der UV-C-LED-Einheit einen 3/8 Zoll Stutzen zum Aufstecken verschiedener Steckverbinder. Wir bieten verschiedene Steckverbinder und Anschlusssets zum Anschluss und Integration in verschiedenste Systeme (z.B. Caravan 10mm oder 12mm) an.

Lieferumfang:

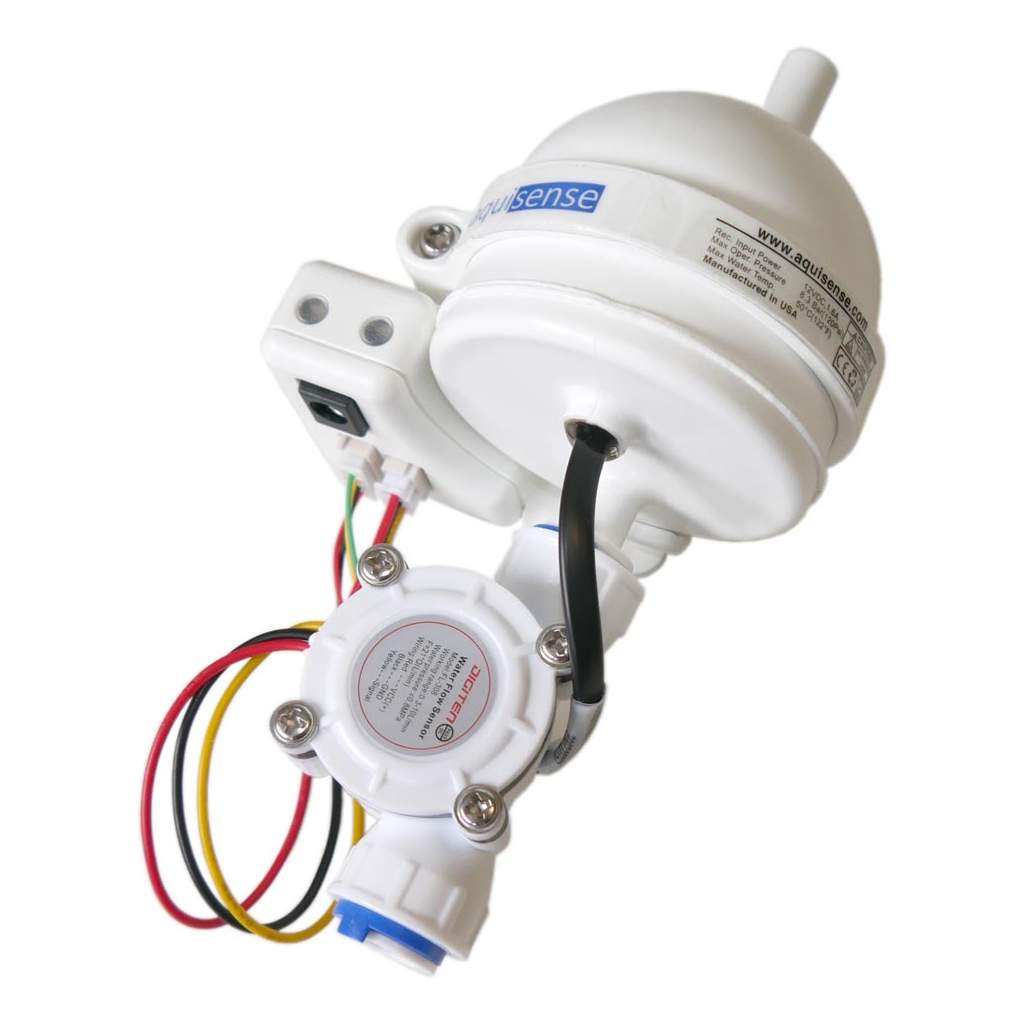

1 Stück PEARLAQUA® MICRO UV-C-LED-Einheit mit Elektronik und Durchflussschalter montiert (nach gewählter Variante)
1 Stück Stecker-Netzteil MEANWELL

Varianten:	PAQ-3B/S	PAQ-6B/S	PAQ-9C/S	PAQ-12C/S
UVC-Dosis:	10-40mJ/cm²	10-40mJ/cm²	10-40mJ/cm²	10-40mJ/cm²
Durchfluss:	max. 1,2 l/min	max. 2,0 l/min	max. 5,3 l/min	max. 8,0 l/min
Druckabfall:	0,065 bar	0,165 bar	0,407 bar	0,917 bar
Betriebsdruck:	max. 8,3bar	max. 8,3bar	max. 8,3bar	max. 8,3bar
Stromaufnahme:	0,1-0,3A	0,1-0,5A	0,1-0,7A	0,1-1A

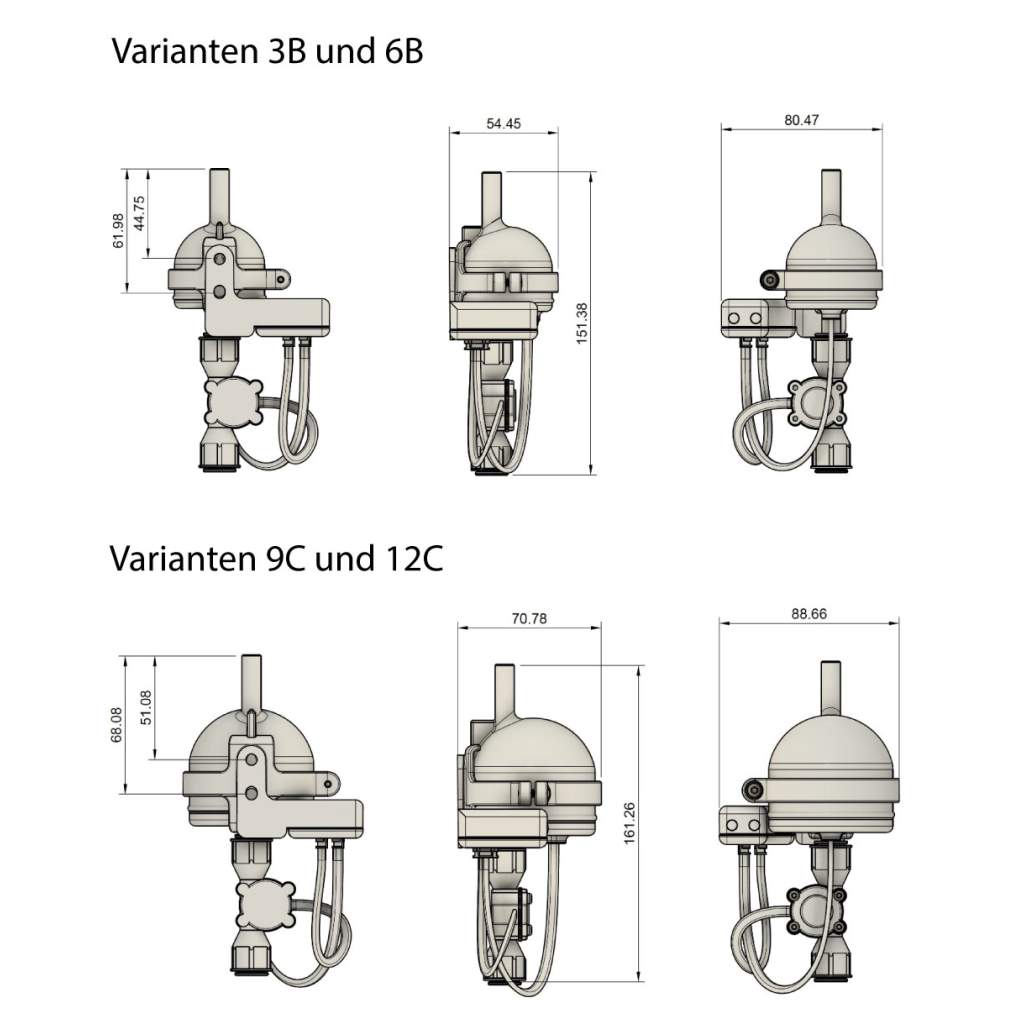

Abmessungen:	H/B/T 152 x 81 x 55mm	H/B/T 152 x 81 x 55mm	H/B/T 162 x 89 x 71mm	H/B/T 162 x 89 x 71mm

Technische Daten:

UVC-Dosis: 10mJ/cm² (16mJ/cm² oder 40mJ/cm² entsprechend Durchfluss)
Lebensdauer UVC-LED: 60 Monate bei 2,5h/Tag Einschaltzeit = 5.000 Betriebsstunden
Medium: Trinkwasser, Osmosewasser, gefiltertes Brunnen- und Regenwasser
Betriebsdruck: max. 8,3bar
Medientemperatur: 0 bis 45°C
Umgebungstemperatur: 0 bis 45°C
Anschlüsse: 3/8 Zoll Stutzen bzw. Steckverbindung
Elektrische Anschlüsse: 1x Rundstecker für Netzteil
Betriebsspannung: 12V DC (über externes Stecker-Netzteil), Leistungsaufnahme max. 14W
Einbaulage (Montage): senkrecht (Eingang unten, Ausgang oben)
Schutzart: IP45 (IP68 UVC-LED-Einheit)
Gewicht: 146g (PAQ-3B/S, PAQ-6B/S) bzw. 231g (PAQ-9C/S, PAQ-12C/S)
Zulassungen und Normen: NSF, CE, RoHS, hergestellt in den USA
