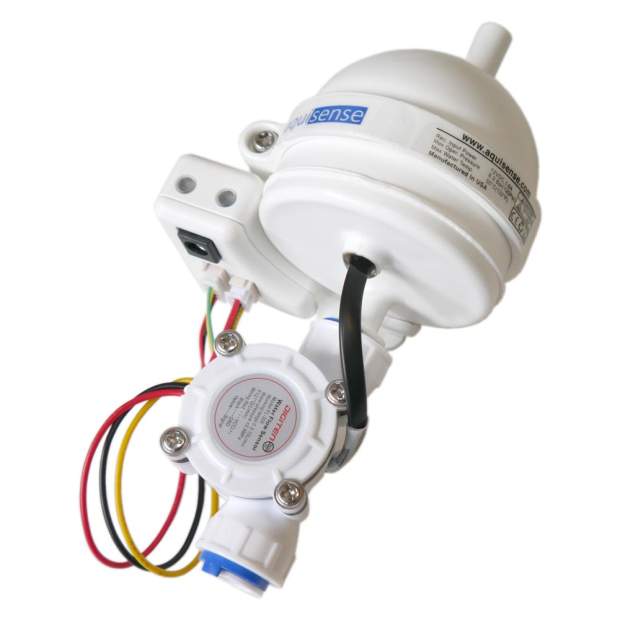

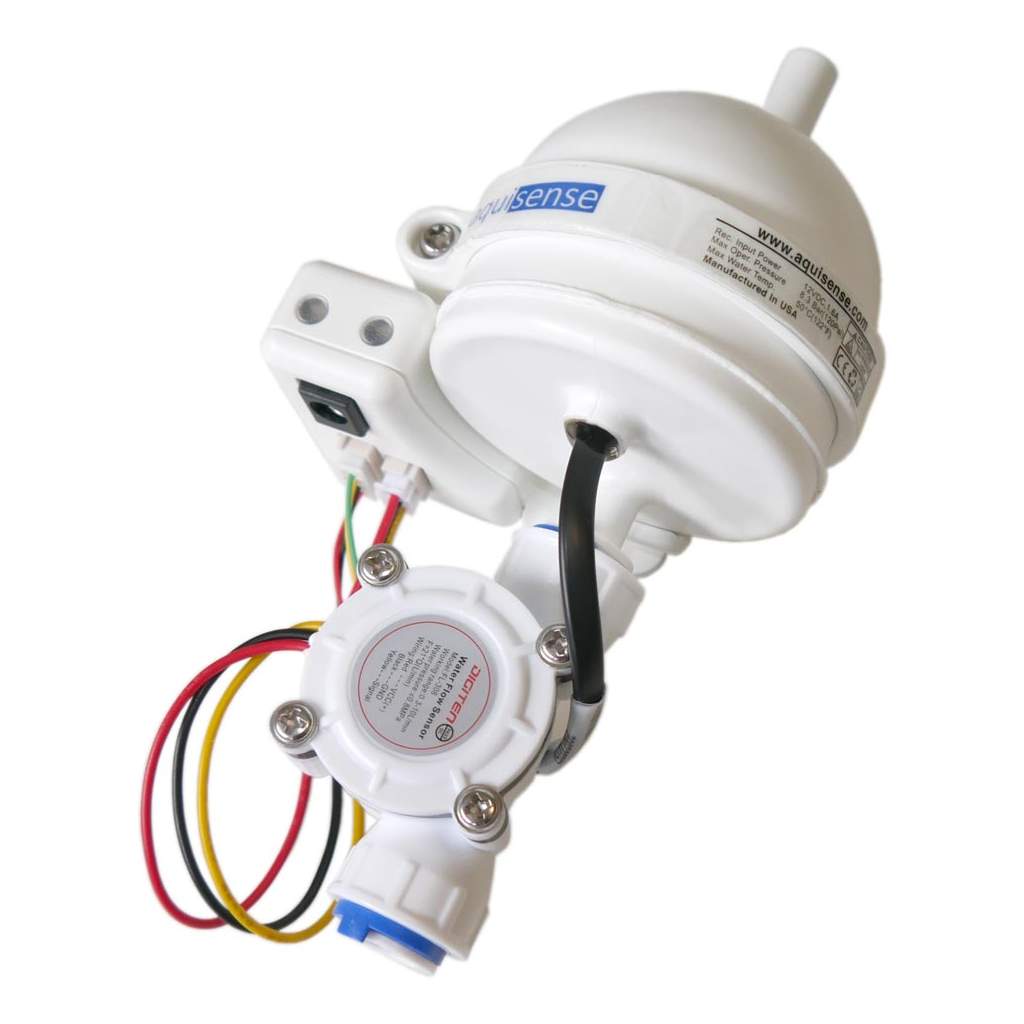

In dieser speziellen Ausführung ist die UVC-LED-Einheit PEARLAQUA® MICRO auf einem Winkel mit einer kleinen Elektronikeinheit und einem Durchflussschalter anschlussfertig zusammengebaut. Diese Komponente kann zur einfachen Nachrüstung einer UV-C-Desinfektion in vorhandene Wasserspender oder Osmoseanlagen eingebaut werden.
Funktion: Der Durchflussschalter erkennt einen Wasserfluss und schaltet die UV-C-LED-Einheit ein, womit das durchfließende Wasser bestrahlt und desinfiziert wird. Stoppt der Wasserfluss, wird die UV-C-LED-Einheit wieder ausgeschaltet. Der Vorteil eines Durchflussschalters gegenüber einem Druckschalter besteht darin, dass bei einem eventuellen Trockenlauf des Systems (z.B. durch eine Leckage) der Durchflussschalter keinen Durchfluss mehr erkennt und so die UV-C-LED-Einheit abschaltet (Gefahr der Zerstörung der UV-C-LEDs durch Überhitzung. Ein Niederdruckschalter würde in einem solchen Fall die UV-C-Einheit eingeschaltet lassen.

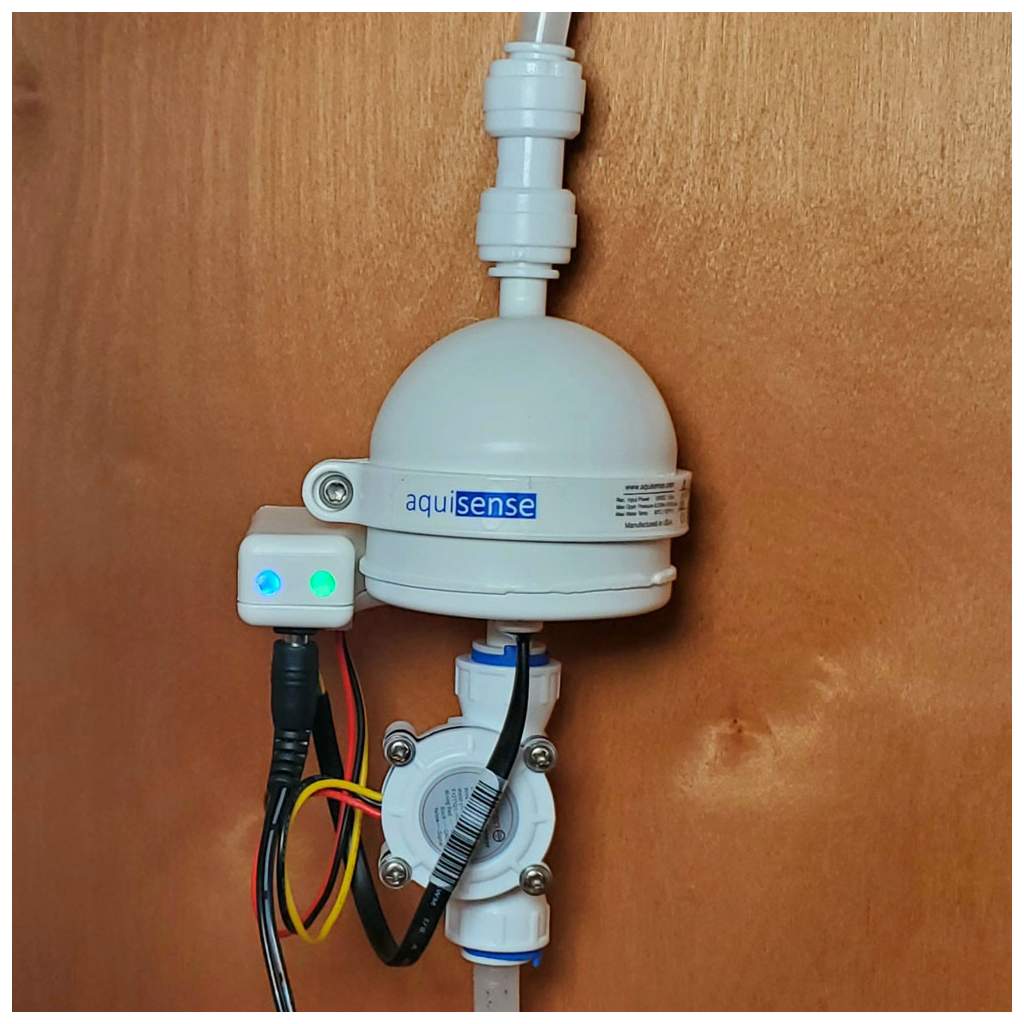

Elektronikeinheit: Die Elektronikeinheit hat zwei frontseitige LED. Die grüne LED zeigt das Anliegen der Betriebsspannung 12V DC und die Betriebsbereitschaft an. Die blaue LED leuchtet dann, wenn die UV-C-Einheit eingeschaltet ist und das durchfließende Wasser desinfiziert wird. Die Elektronikeinheit versorgt die UV-C-LED-Einheit mit Betriebsspannung und wertet das Signal des Durchflussschalters aus.
Anschlüsse: Die Einheit hat unten am angeschlossenen Durchflussschalter einen 3/8 Zoll Steckanschluss und oben an der UV-C-LED-Einheit einen 3/8 Zoll Stutzen zum Aufstecken verschiedener Steckverbinder. Wir bieten verschiedene Steckverbinder und Anschlusssets zum Anschluss und Integration in verschiedenste Systeme (z.B. Caravan 10mm oder 12mm) an.
Lieferumfang:
- 1 Stück PEARLAQUA® MICRO UV-C-LED-Einheit mit Elektronik und Durchflussschalter montiert (nach gewählter Variante)
- 1 Stück Stecker-Netzteil MEANWELL
| Varianten: | PAQ-3B/S | PAQ-6B/S | PAQ-9C/S | PAQ-12C/S |
|---|---|---|---|---|
| UVC-Dosis: | 10-40mJ/cm2 | 10-40mJ/cm2 | 10-40mJ/cm2 | 10-40mJ/cm2 |
| Durchfluss: | max. 1,2 l/min | max. 2,0 l/min | max. 5,3 l/min | max. 8,0 l/min |
| Druckabfall: | 0,065 bar | 0,165 bar | 0,407 bar | 0,917 bar |
| Betriebsdruck: | max. 8,3bar | max. 8,3bar | max. 8,3bar | max. 8,3bar |
| Stromaufnahme: | 0,1-0,3A | 0,1-0,5A | 0,1-0,7A | 0,1-1A |

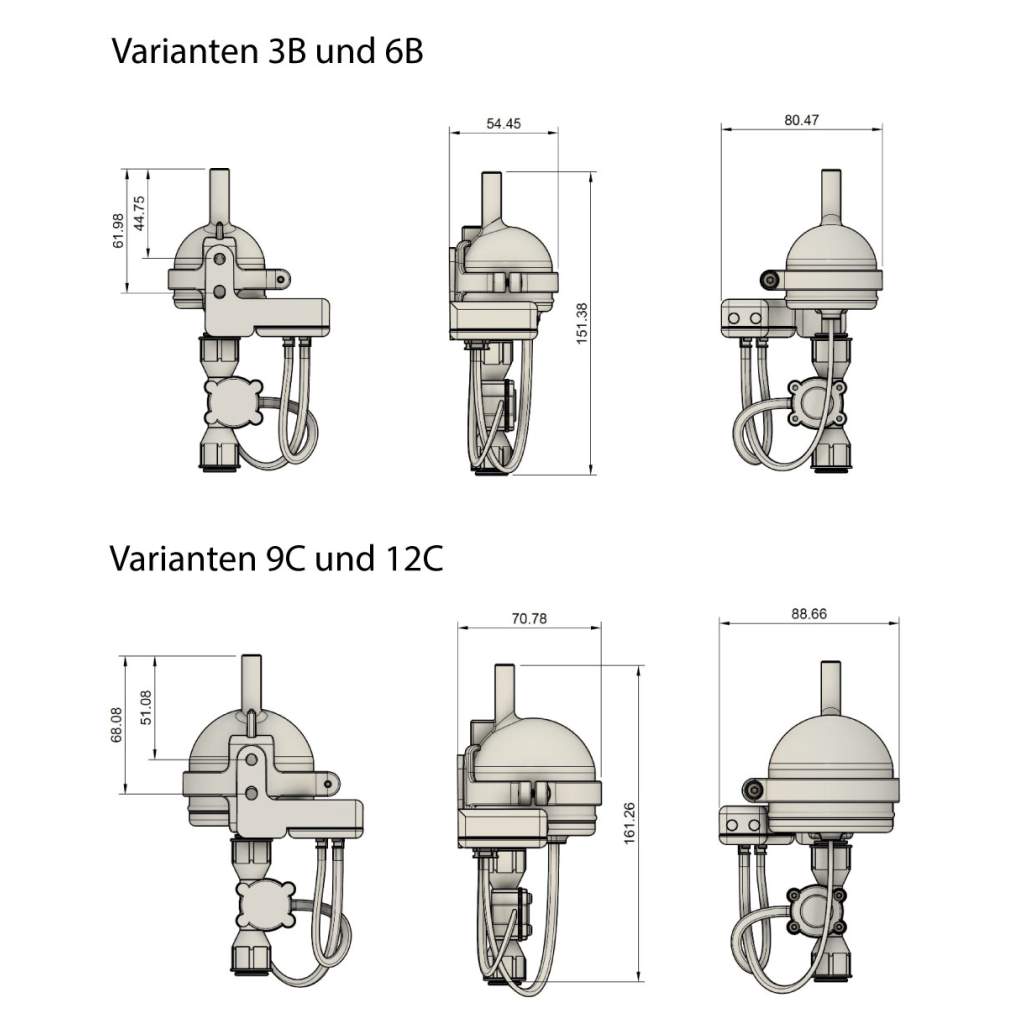

| Abmessungen: | H/B/T 152 x 81 x 55mm | H/B/T 152 x 81 x 55mm | H/B/T 162 x 89 x 71mm | H/B/T 162 x 89 x 71mm |
Technische Daten:
- UVC-Dosis: 10mJ/cm2 (16mJ/cm2 oder 40mJ/cm2 entsprechend Durchfluss)
- Lebensdauer UVC-LED: 60 Monate bei 2,5h/Tag Einschaltzeit = 5.000 Betriebsstunden
- Medium: Trinkwasser, Osmosewasser, gefiltertes Brunnen- und Regenwasser
- Betriebsdruck: max. 8,3bar
- Medientemperatur: 0 bis 45°C
- Umgebungstemperatur: 0 bis 45°C
- Anschlüsse: 3/8 Zoll Stutzen bzw. Steckverbindung
- Elektrische Anschlüsse: 1x Rundstecker für Netzteil
- Betriebsspannung: 12V DC (über externes Stecker-Netzteil), Leistungsaufnahme max. 14W

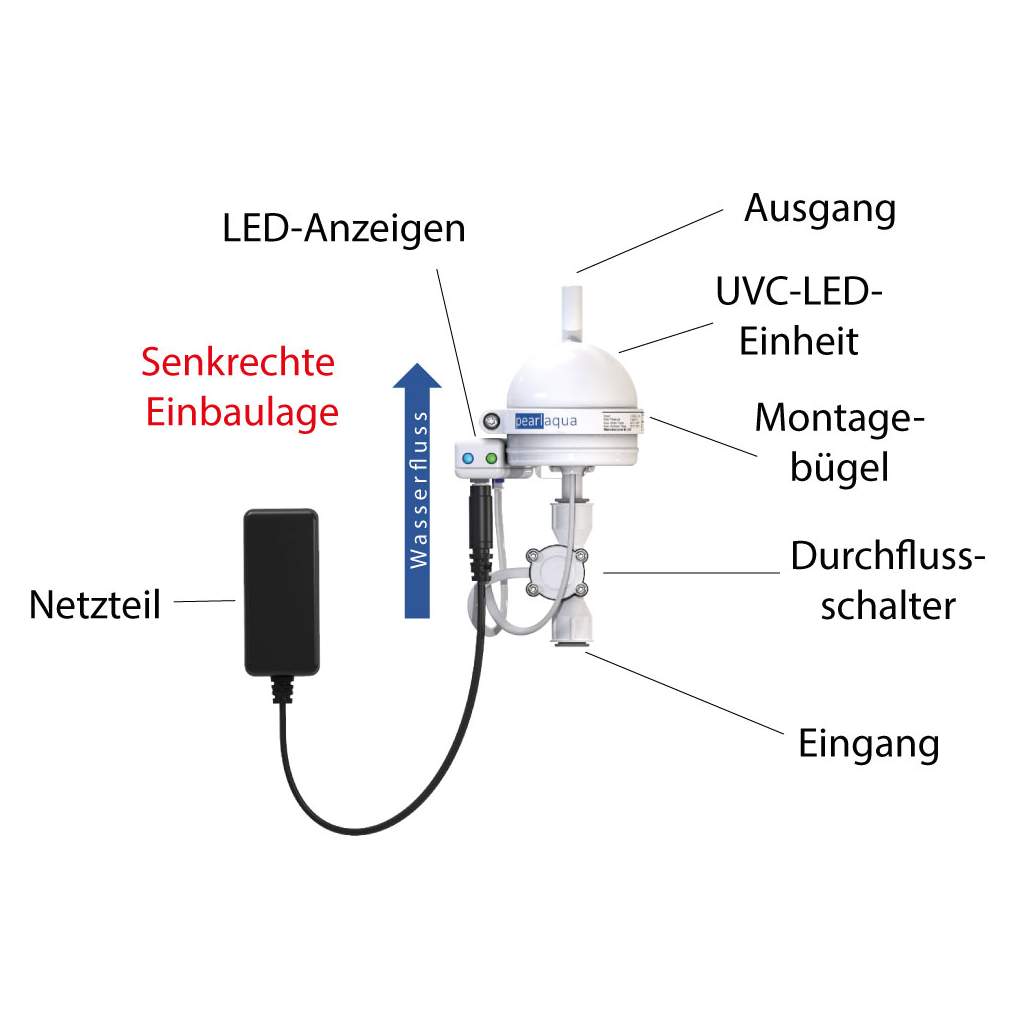

- Einbaulage (Montage): senkrecht (Eingang unten, Ausgang oben)
- Schutzart: IP45 (IP68 UVC-LED-Einheit)
- Gewicht: 146g (PAQ-3B/S, PAQ-6B/S) bzw. 231g (PAQ-9C/S, PAQ-12C/S)
- Zulassungen und Normen: NSF, CE, RoHS, hergestellt in den USA
Herstellerinformationen:
AquiSense Technologies
4400 Olympic Blvd
Erlanger, KY 41018
USA
E-Mail: info@aquisense.com
Telefon: +1.859.869.4700
Internet: www.aquisense.com
Kontakt innerhalb EU:
Wassertechnik PRO
Queerenring 10B
04626 Schmölln
Deutschland
Telefon: +49 (0)3 44 91 - 58 16 11
E-Mail: post@wassertechnik.pro
| Hersteller: | AQUISENSE |
| Kategorie: | Wasserhygiene |
| Artikelnummer: | UVC100600 |
| GTIN: | 4251333602768 |
Installations- und Bedienungsanleitung
Technisches Datenblatt, Installations- und Bedienungsanleitung in einem PDF-Dokument.
