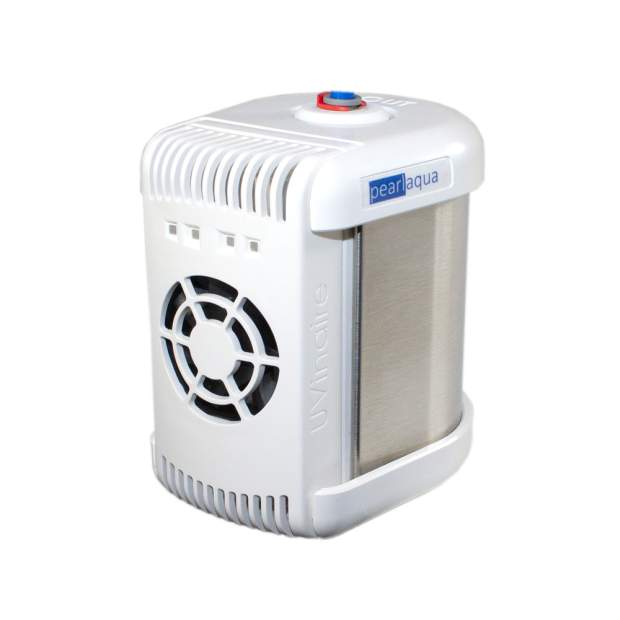

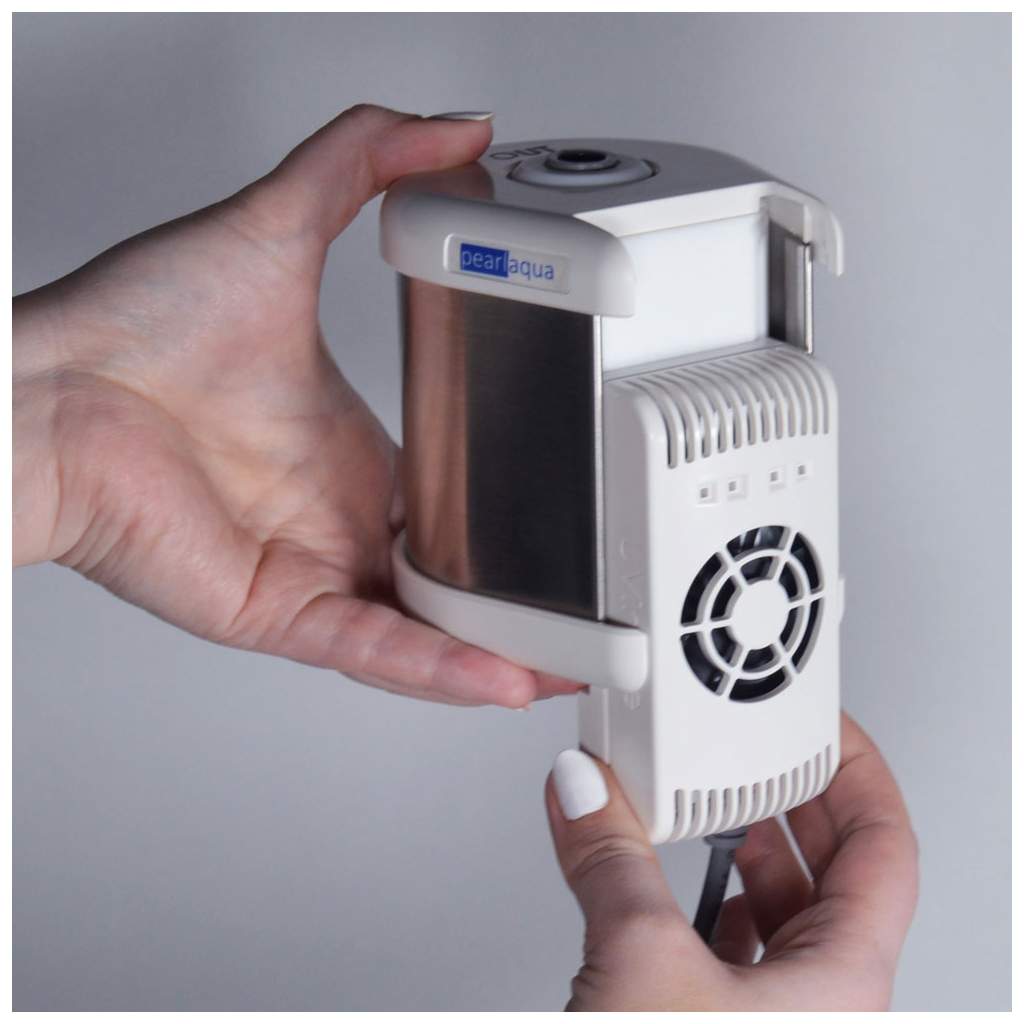

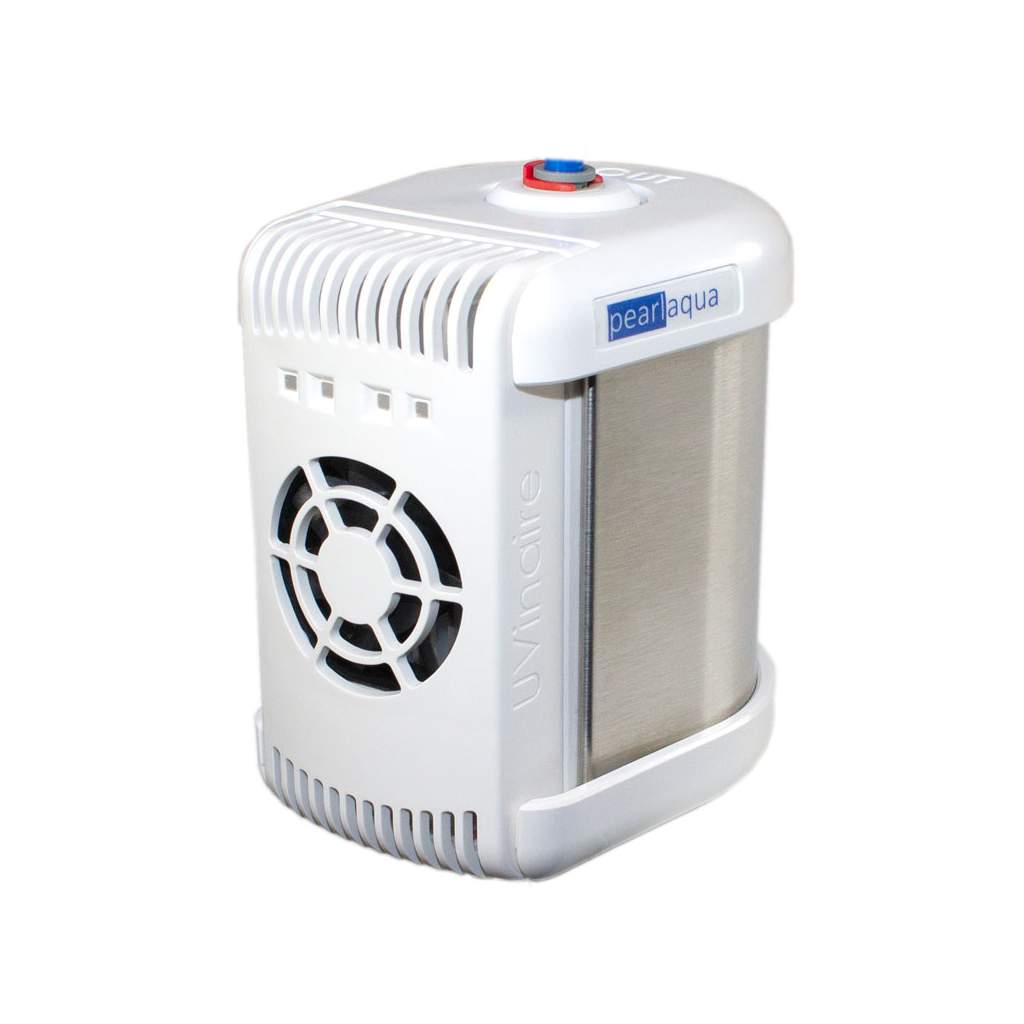

Die UV-C-Einheit PEARLAQUA ist im Gegensatz zur kleineren PEARLAQUA MICRO anschlussfertig und kann sofort installiert werden. Die UV-C-LED-Einheit muss lediglich über einen Rundstecker an ein 12V DC-Netzteil angeschlossen werden. Außerdem ist die UV-C-LED-Einheit auswechselbar. Dazu kann die Elektronikeinheit mit integrierten UV-C-LEDs vom Reaktor abgezogen und gegen eine neue Einheit ausgetauscht werden.
Die UV-C-Einheit schaltet sich ein, sobald die Betriebsspannung angelegt wird. Die Einheit ist eingeschaltet, solange diese Betriebsspannung anliegt. Der integrierte Lüfter verhindert die Überhitzung der UV-C-LEDs, wenn kein Wasserfluss stattfindet. Das Ein- und Ausschalten der UV-C-Desinfektionseinheit wird über das Anlegen bzw. Unterbrechen der Betriebsspannung gesteuert. Wenn die UV-C-Funktion in Abhängigkeit vom Durchfluss geschaltet werden soll, dann muss ein Durchflussschalter vorgeschaltet werden. Dieser unterbricht die Betriebsspannung, wenn kein Durchfluss stattfindet.
Die auswechselbare Elektronikeinheit hat außerdem 4 verschiedenfarbige LED-Anzeigen, welche den Status der Einheit bzw. Fehler anzeigen.
-
Blaue LED: aus = UV-C-Einheit ausgeschaltet (kein Wasserfluss, keine Desinfektion), leuchtend = UV-C-LED-Einheit eingeschaltet (Wasserfluss und Desinfektion).
-
Rote LED: Fehleranzeige, leuchtend = UV-C-Einheit ausgefallen, blinkend = UV-C-Strahlungsintensität unter 70% gesunken.
-
Gelbe LED: Temperaturanzeige, leuchtend = Abschaltung durch Überhitzung (Rücksetzung durch kurze Unterbrechung der Versorgungsspannung), blinkend = gegenwärtige Überhitzung.
-
Grüne LED: Anzeige Lebensdauer UV-C-Einheit, leuchtend = Einheit betriebsbereit, blinkend = UV-C-Einheit nahe Lebensende.

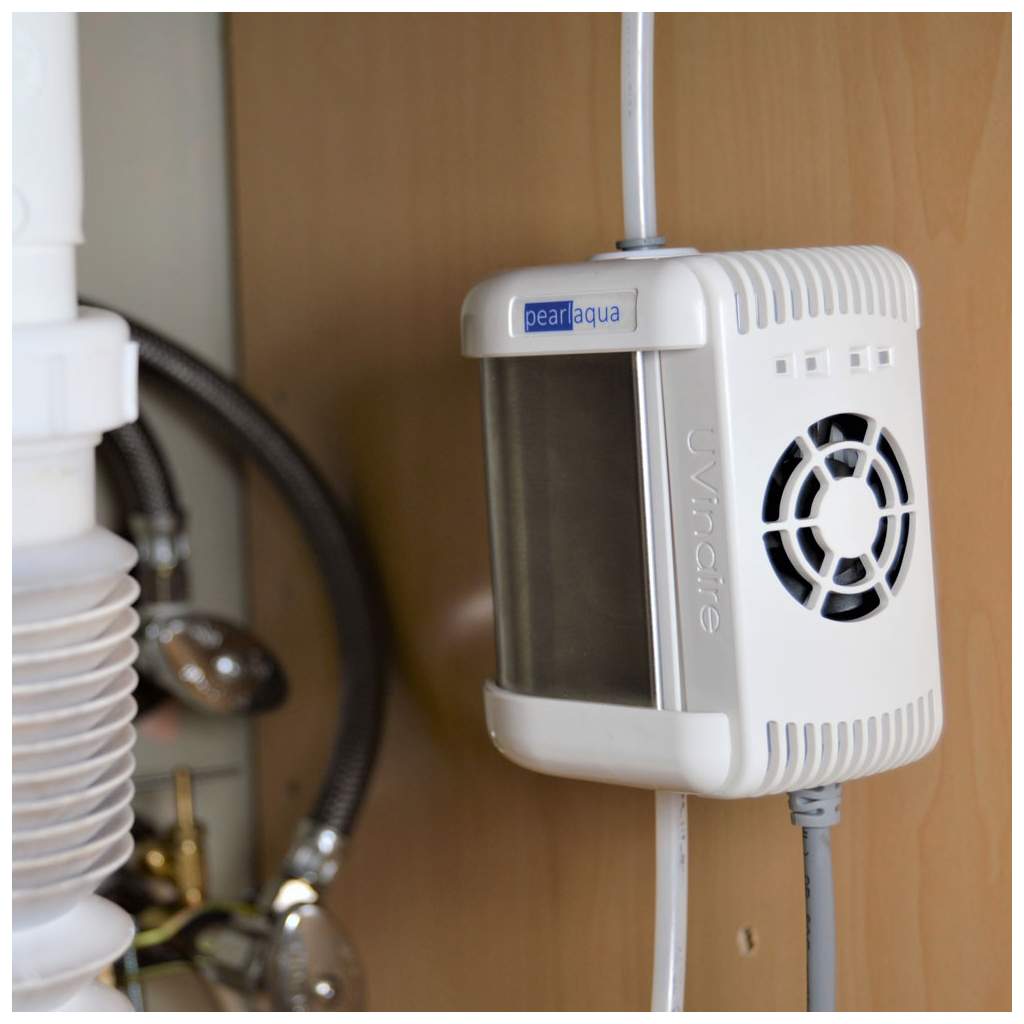

Zur Montage der UV-C-LED-Einheit gibt es als Zubehör einen Montagewinkel (nicht im Lieferumfang enthalten).
Varianten: |
PAQ-9D |
PAQ-15E |
PAQ-24G |
UVC-Dosis: |
16mJ/cm2
|
16mJ/cm2
|
16mJ/cm2
|
Durchfluss: |
max. 3,0 l/min |
max. 8,5 l/min |
max. 14,0 l/min |
Druckabfall: |
0,08 bar |
0,05 bar |
0,02 bar |
Leistungsaufnahme: |
8,6W (12V DC) |
13,6W (12V DC) |
21,0W (12V DC) |

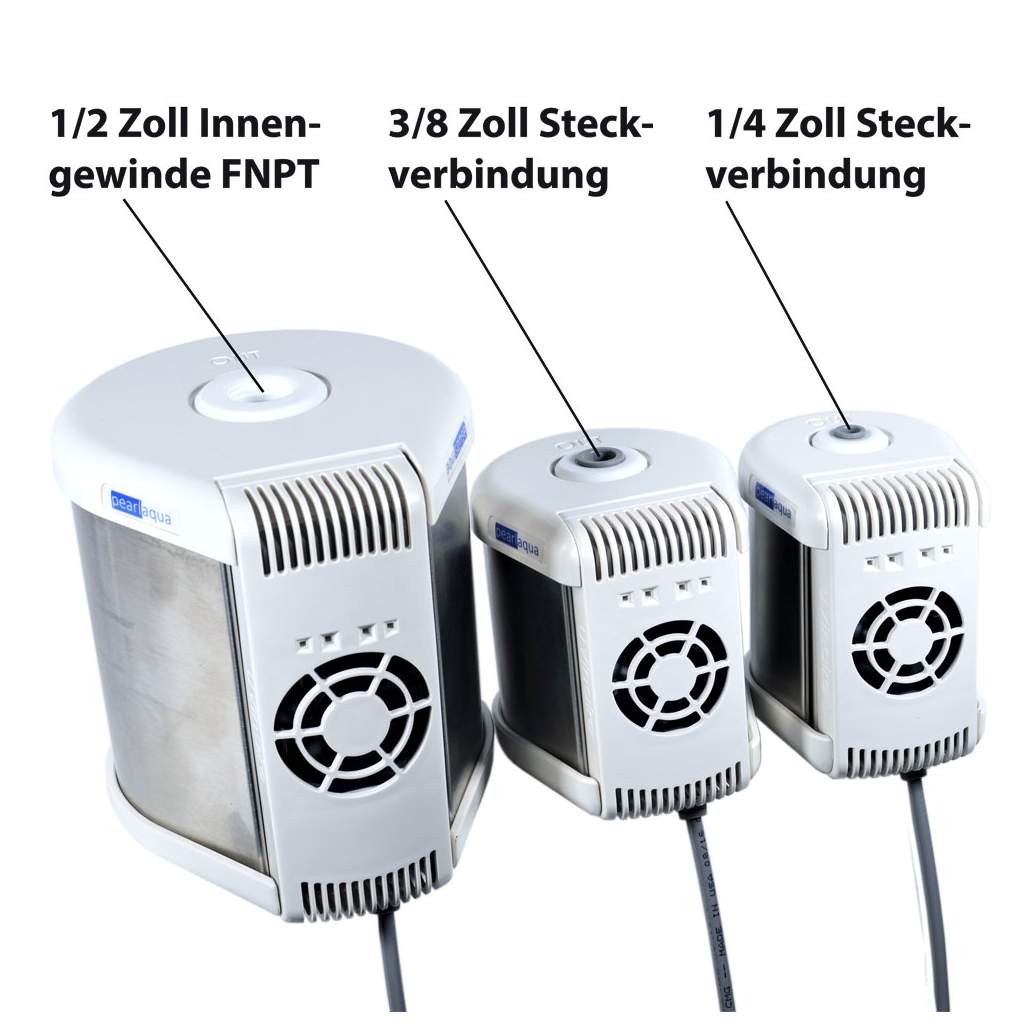

Anschlüsse: |
1/4 Zoll Steckverbindung |
3/8 Zoll Steckverbindung |
1/2 Zoll FNPT-Innengewinde |

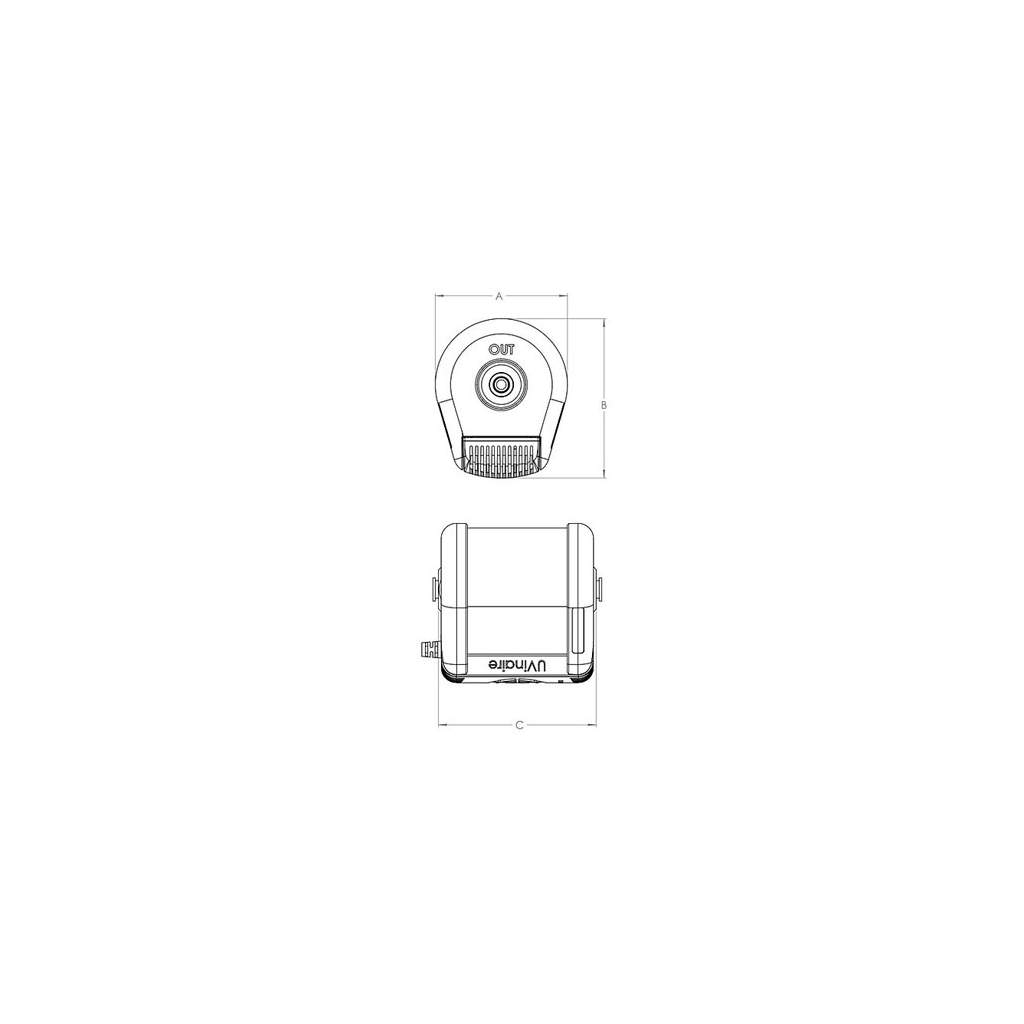

Abmessungen (HxBxT): |
100 x 73 x 92mm |
100 x 87 x 105mm |
140 x 127 x 148mm |
Gewicht: |
0,74kg |
0,92kg |
2,44kg |
Auf Anfrage sind die folgenden Optionen möglich:
- Andere Kabelanschlüsse und Kabellängen
- Andere UVC-Dosis
- Kundenindividuelle Anschlüsse
- Andere Betriebsspannung (z.B. Wechselsspannung)
- Sensor zur Überwachung der LED-Strahlungsintensität
- Überwachung der LED-Strahlungsintensität
- Montagebügel für Wandmontage
Technische Daten:
- UVC-Dosis: 16mJ/cm2 (30 oder 40mJ/cm2 nach Durchfluss)
- Lebensdauer UVC-LED: 10.000 Betriebsstunden
- Medium: Trinkwasser, Osmosewasser, gefiltertes Brunnen- und Regenwasser
- Betriebsdruck: max. 6,9bar
- Medientemperatur: 0 bis 75°C
- Umgebungstemperatur: 0 bis 40°C
- Elektrische Anschlüsse: Rundstecker 15cm lang (andere Längen und Anschlüsse auf Anfrage)
- Betriebsspannung: 12V DC
- Einbaulage (Montage): beliebig
- Schutzart: IP52
- Normen: CE, RoHS, hergestellt in den USA
