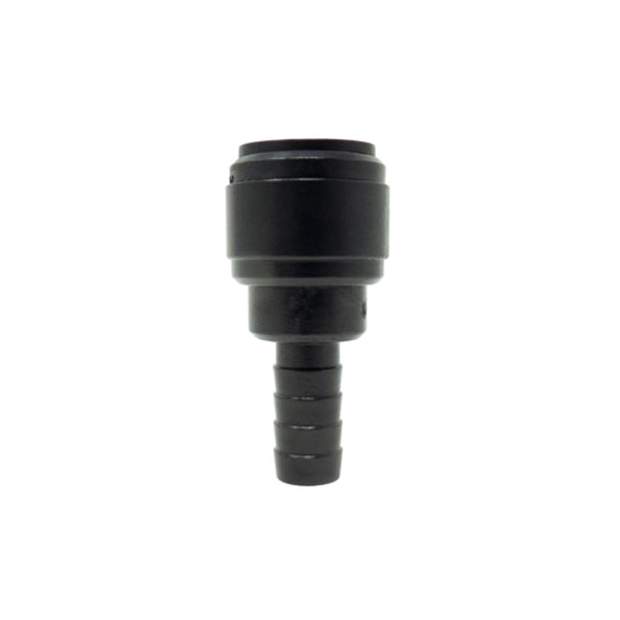

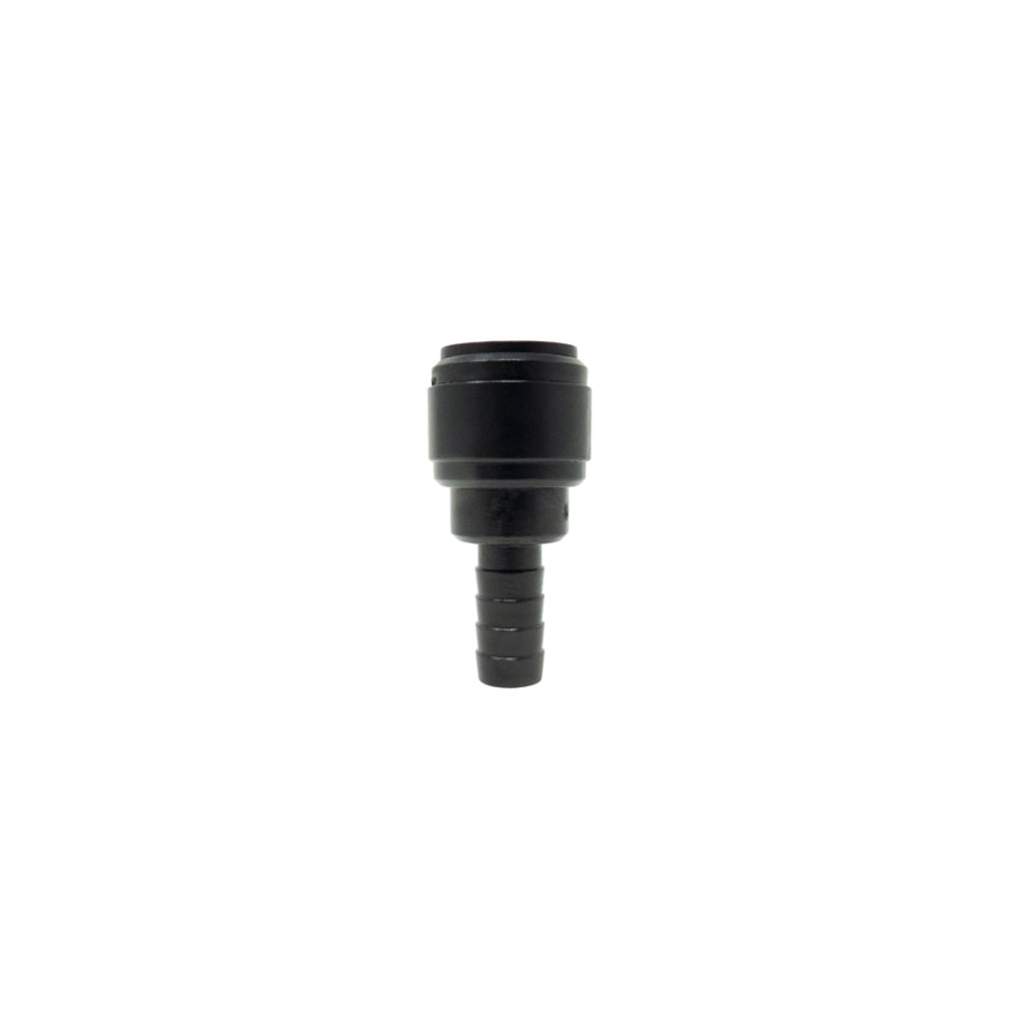

Die Schlauchtülle bzw. der Steckdorn des Steckverbindern kann in das Ende eines flexiblen Schlauches eingesteckt werden. Dadurch entsteht eine metrische Steckverbindung am Ende des Schlauches. In diese Steckverbindung können dann entweder andere Schläuche oder Stutzen anderer Steckverbindung angeschlossen werden.
Varianten: |

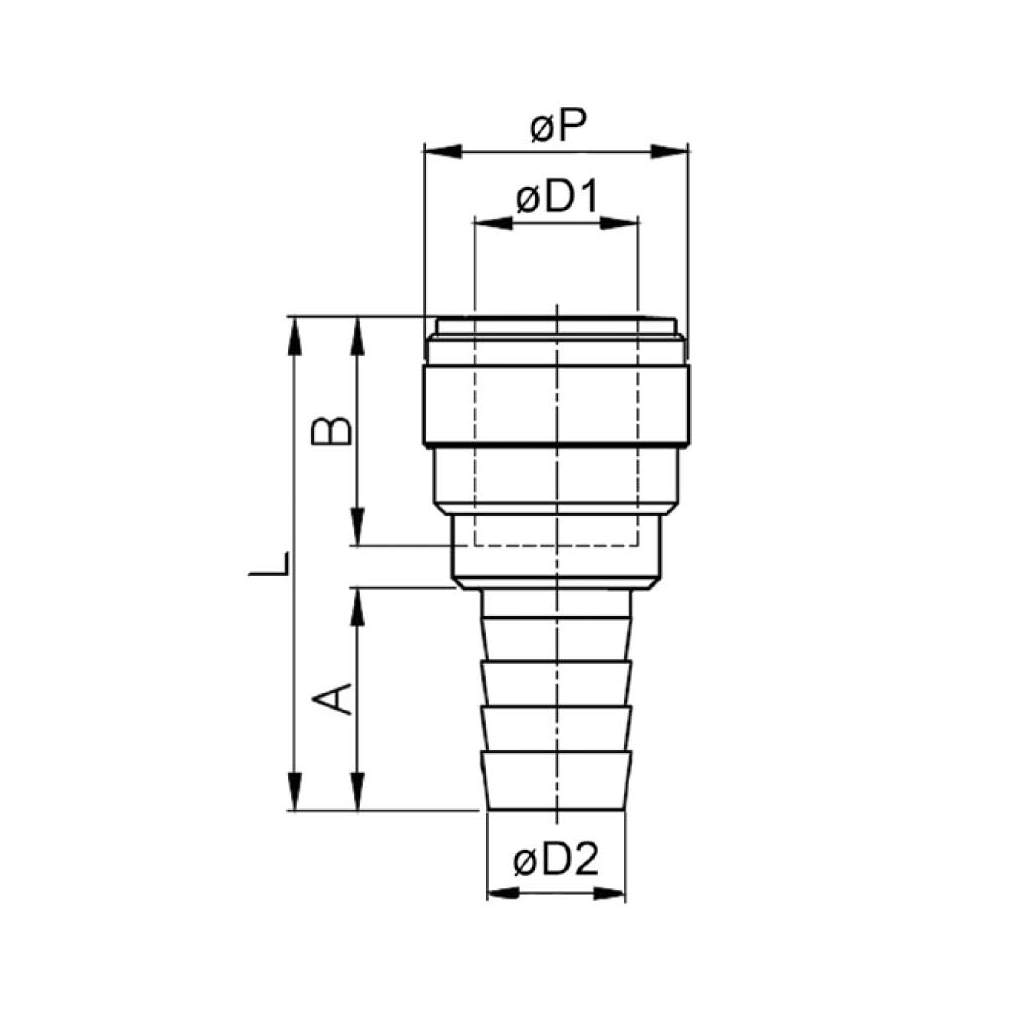

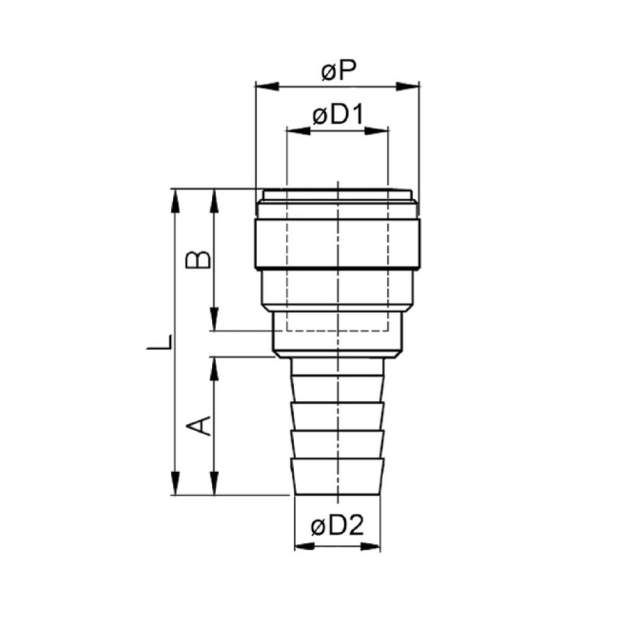

ØD1 |
ØD2 |
Steckdorn |
ØP |
L |
A |
B |
Gewicht |
HCBB1210B |
12mm |
10mm |
10,0mm |
23,0mm |
46,9mm |
20,0mm |
24,7mm |
8,5g |
HCBB15-1/2B |
15mm |
1/2 Zoll |
13,3mm |
28,0mm |
54,2mm |
22,3mm |
29,4mm |
14,g |
HCBB22-1/2B |
22mm |
1/2 Zoll |
13,3mm |
35,7mm |
58,8mm |
22,3mm |
33,8mm |
22,1g |
HCBB22-3/4B |
22mm |
3/4 Zoll |
20,25mm |
35,7mm |
66,5mm |
30,0mm |
33,8mm |
25,7g |
