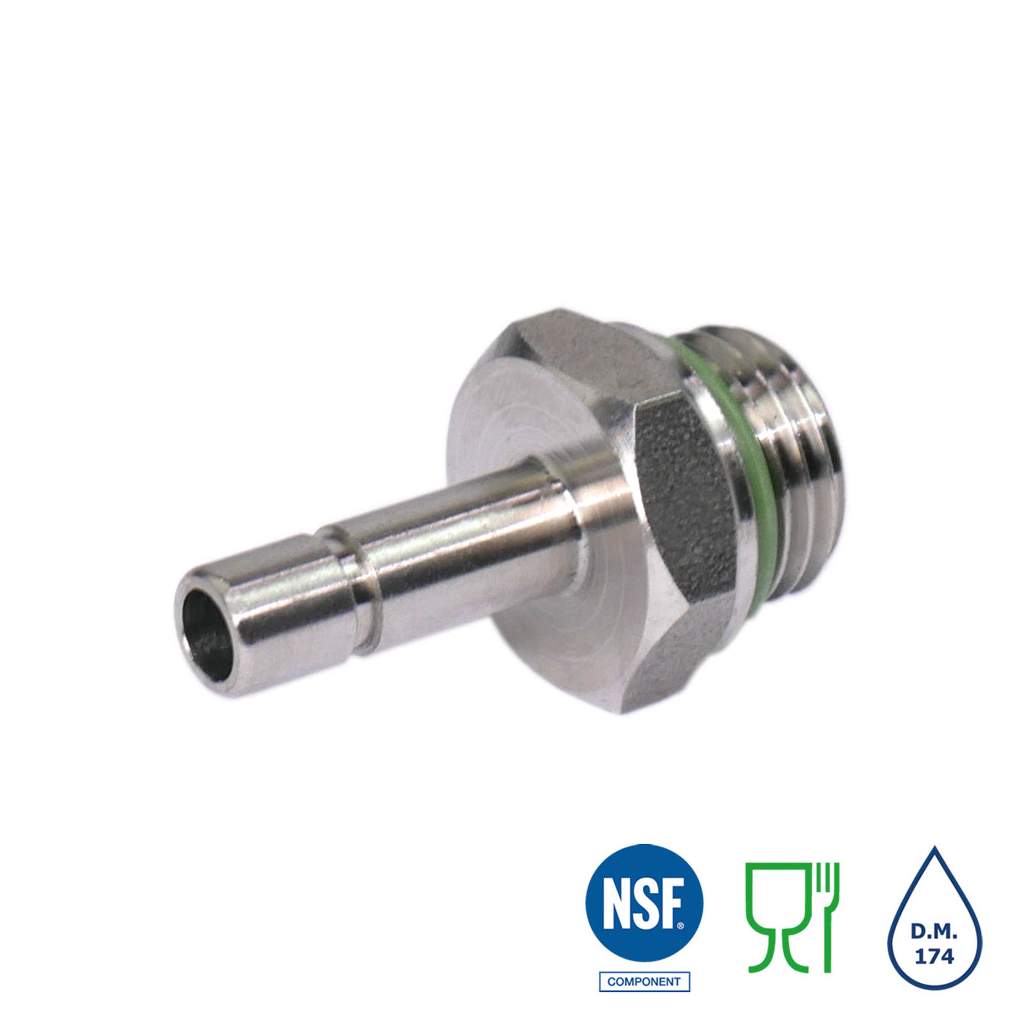

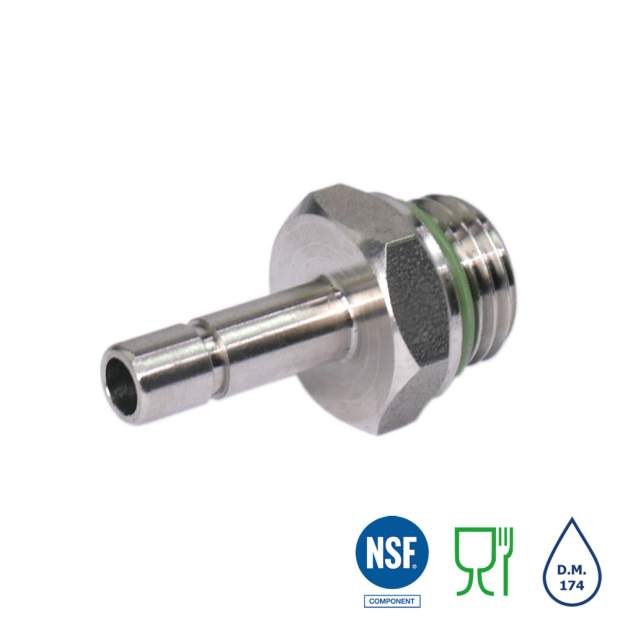

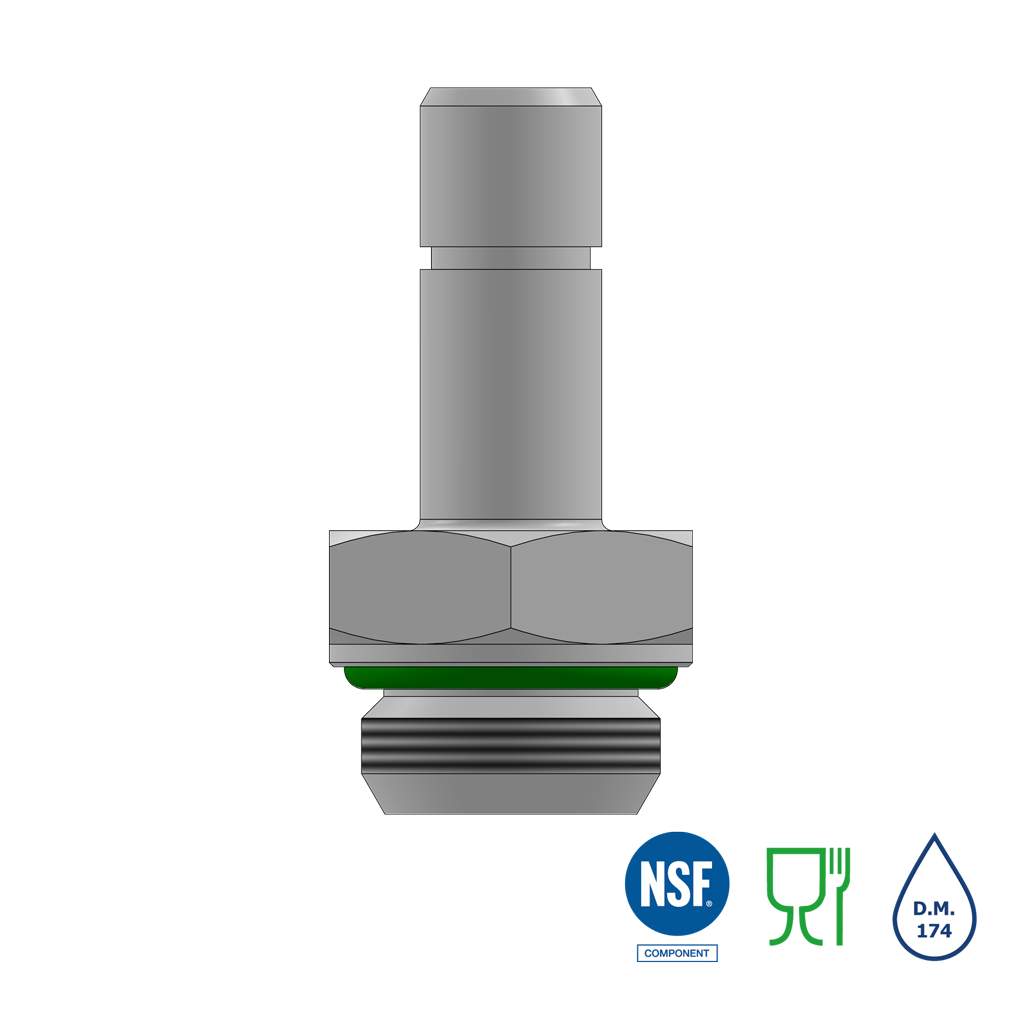

XVRA-G Einschraub-Stutzen metrische Steckverbindung und Paralellgewinde (BSPP)

  • Metrische Steckverbindung von 4mm bis 12mm
  • BSPP-Paralellgewinde mit Dichtung G1/8, G1/4 oder G3/8 Zoll
  • Gehäuse und Halteelement aus Edelstahl AISI 316L
  • O-Ring-Dichtung und Innendichtung aus FKM (silikonfrei)
  • Maximaler Druck 20Bar bzw. -750mmHg (-0,95Bar)
  • Temperaturbereich -20 bis +150°C
  • Für Wasser, Getränke, Lebensmittel, Vakuum, Druckluft
  • Hergestellt in der EU, NSF/ANSI 169, EC1935/2004, FDA
sofort verfügbar
6,72 €

Inkl. gesetzlicher Ust. zzgl. Versand



  • Steckverbindung
  • Außengewinde

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Die Steckverbinder aus Edelstahl haben ein optimiertes Design und kompakte Abmessungen. Sie werden für Anwendungen in aggressiven Umgebungen und anspruchsvollen Bedingungen eingesetzt. Sie sind für dauerhaften Kontakt mit Trinkwasser, Getränken und Lebensmitteln zugelassen. Auf Anfrage sind weitere Ausführungen und Spezialvarianten lieferbar. Die Steckverbinder werden in Italien hergestellt.

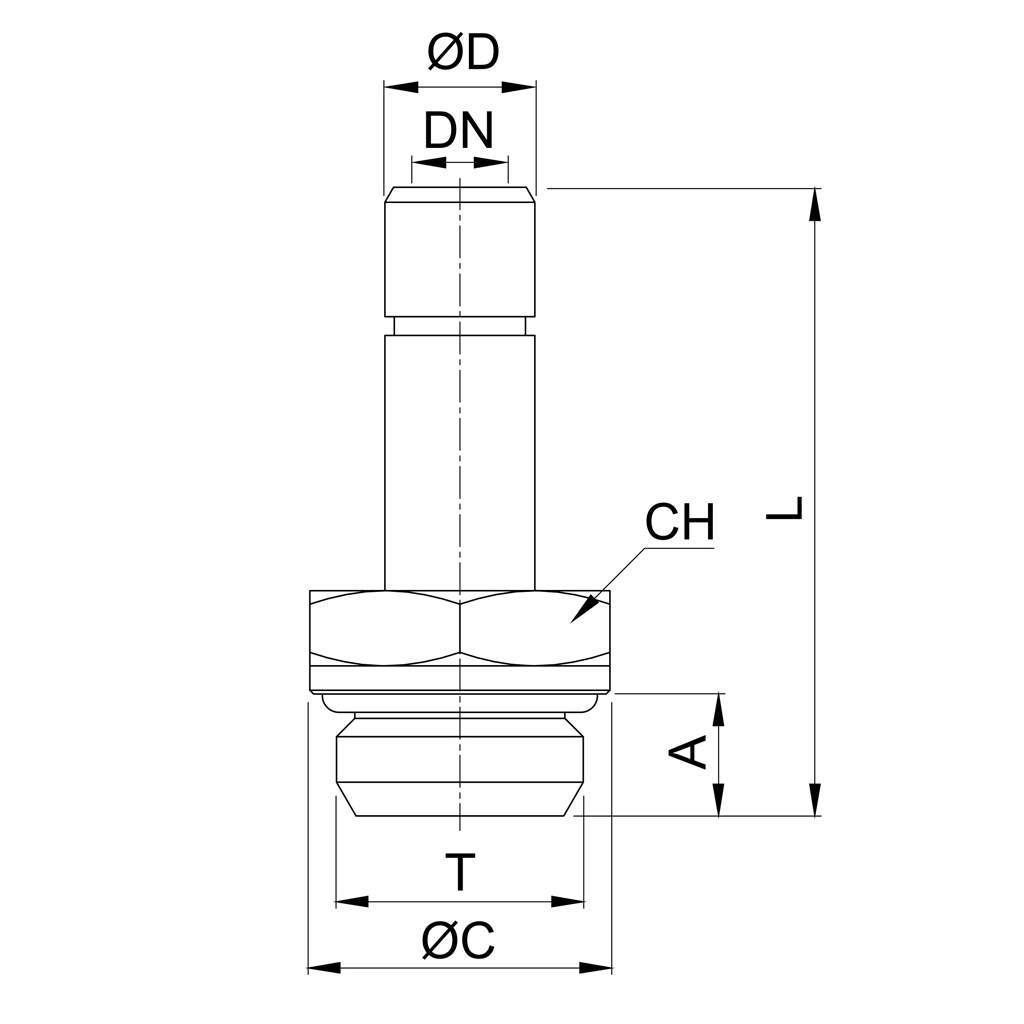

Varianten: ØD T (BSPP) ØC A L DN CH
XVRA04G01 4mm G1/8 Zoll 13mm 5,5mm 27mm 2mm 13mm
XVRA06G01 6mm G1/8 Zoll 13mm 5,5mm 28mm 4mm 13mm
XVRA06G02 6mm G1/4 Zoll 16mm 6,5mm 30,5mm 4mm 16mm
XVRA08G01 8mm G1/8 Zoll 13mm 5,5mm 29,5mm 6mm 13mm
XVRA08G02 8mm G1/4 Zoll 16mm 6,5mm 32mm 6mm 16mm
XVRA10G02 10mm G1/4 Zoll 16mm 6,5mm 36,5mm 8mm 16mm
XVRL12G03 12mm G3/8 Zoll 20mm 7,5mm 38,5mm 10mm 20mm

Verwendete Materialien:

  • Gehäuse: Edelstahl AISI 316L
  • Halteelement: Edelstahl AISI 316L
  • Haltezähne: Edelstahl AISI 301
  • Innenring: PVDF-UHM FDA-konform
  • Sicherungsring: PVDF-UHM FDA-konform
  • O-Ring-Dichtung: FKM NSF/ANSI 61 zertifiziert und FDA-konform
  • Innendichtung: FKM NSF/ANSI 61 zertifiziert und FDA-konform
  • Haltering für Schwenksystem: Edelstahl AISI 302

Weitere technische Daten:

  • Medientypen: Druckluft, Vakuum, Wasser insbesondere Trinkwasser und Flüssigkeiten wie Getränke und andere Lebensmittel
  • Verwendbare Schlauch-/Rohrtypen: PA Polyamid-, PE Polyethylen-, FEP Fluorethylen-Propylen, PTFE Polytetrafluorethylen-Schläuche sowie Edelstahl-Rohre mit Rille
  • Temperaturbereich: -20°C bis +150°C
  • Druckbereich: max. 20Bar bzw. -750mmHg (-0,95Bar)
  • Zulassungen/Konformität: RoHS3, REACH, Silikonfrei, NSF/FDA, ICIM für Lebensmittel und Trinkwasser

Hersteller:
Kategorie: Steckverbinder
Artikelnummer: SVE200300
