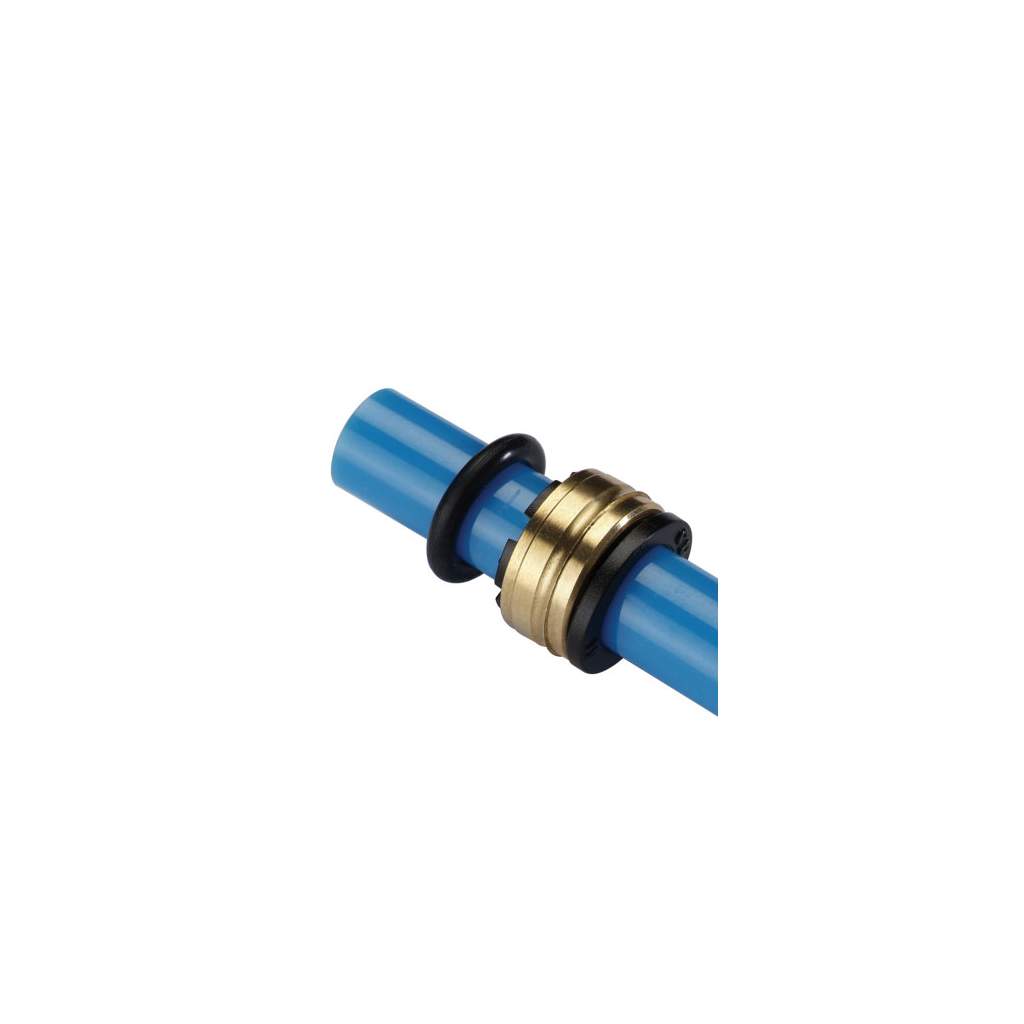

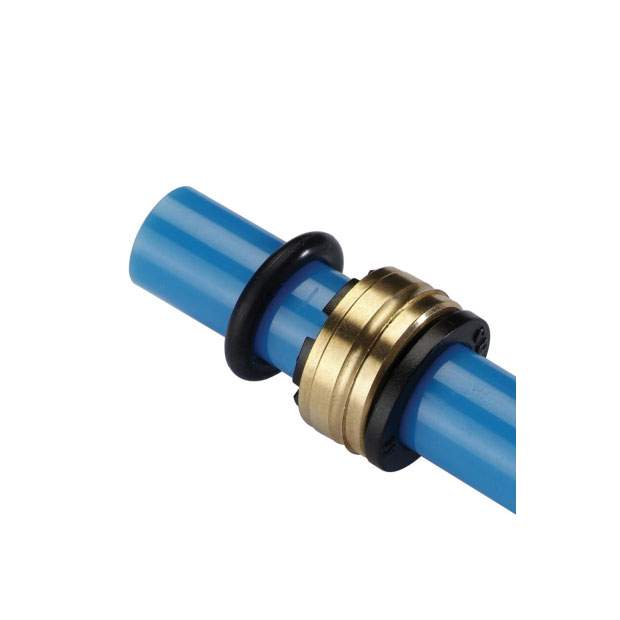

HCAS-H Halb-Kartusche aus Messing für metrische Steckverbindungen bis 12mm

  • Herstellen von Steckverbindungen in Gehäusen
  • Von Steuerblöcken, Ventilen, Regeleinheiten
  • Für Polyamid-, Polyurethan-, Polyethylen-, PTFE- sowie FEP-Schläuche
  • Für verschiedene Außendurchmesser von 4 bis 12mm
  • Material Messing, Halteelement POM sowie Dichtung EPDM
  • Weitere Ausführungen auf Anfrage lieferbar
  • KTW, W270, NSF, ACS, DM174/2004, EC1935/2004
1,09 €

Inkl. gesetzlicher Ust. zzgl. Versand



  • Steckverbindung

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Kartuschen zum Herstellen von Steckverbindungen in Gehäusen, Steuerblöcken, Ventilen oder Regeleinheiten. Für Polyamid-, Polyurethan-, Polyethylen-, PTFE- sowie FEP-Schläuche.


Varianten: ØD ØK L F Gewicht
HCAS-H04 4mm 12,70mm 6,8mm 5,3mm 4,2g
HCAS-H06 6mm 13,60mm 6,6mm 5,0mm 3,9g
HCAS-H08 8mm 14,05mm 7,4mm 5,7mm 3,5g
HCAS-H10 10mm 16,30mm 8,8mm 7,0mm 5,0g
HCAS-H12 12mm 19,35mm 10,8mm 8,8mm 9,0g

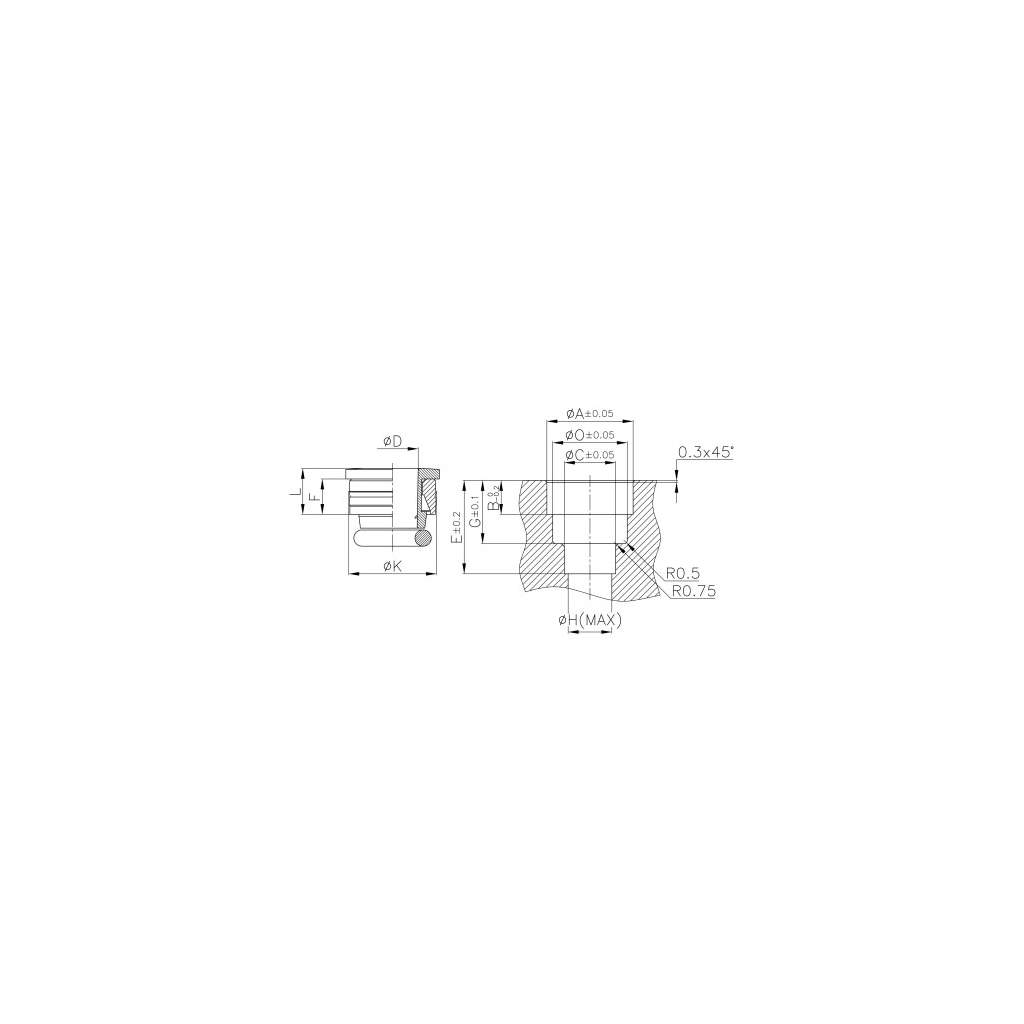

Bohrungen für Kartuschen:


Durchmesser: ØA ØO ØC ØH max B G E
4mm 12,50mm 8,30mm 4,20mm 3,30mm 4,90mm 8,90mm 12,80mm
6mm 13,40mm 10,00mm 6,20mm 5,00mm 4,60mm 9,80mm 14,00mm
8mm 13,82mm 11,95mm 8,20mm 7,00mm 5,46mm 10,15mm 15,00mm
10mm 16,05mm 14,00mm 10,20mm 9,00mm 6,86mm 11,80mm 18,2mm
12mm 19,10mm 16,55mm 12,20mm 11,00mm 8,65mm 15,50mm 23,50mm

Technische Daten:

  • Anwendung: Wasser, Getränke, Druckluft, Vakkum, Gase und andere Flüssigkeiten
  • Schläuche: Polyamid, Polyurethan, Polyethylen, PTFE sowie FEP
  • Betriebsdruck: max. 20bar, Unterdruck max. -750mmHg
  • Temperaturbereich: trockene Luft -20 bis +98°C, sonst +1 bis +98°C
  • Material: Klemmhülse POM, Gehäuse Messing, Dichtung EPDM
  • Normen: REACH (2002/95/EC) sowie RoHS2 (2011/65/EU)
Hersteller: FLUIDFIT
Kategorie: Fluidtechnik
Artikelnummer: SVK100100
