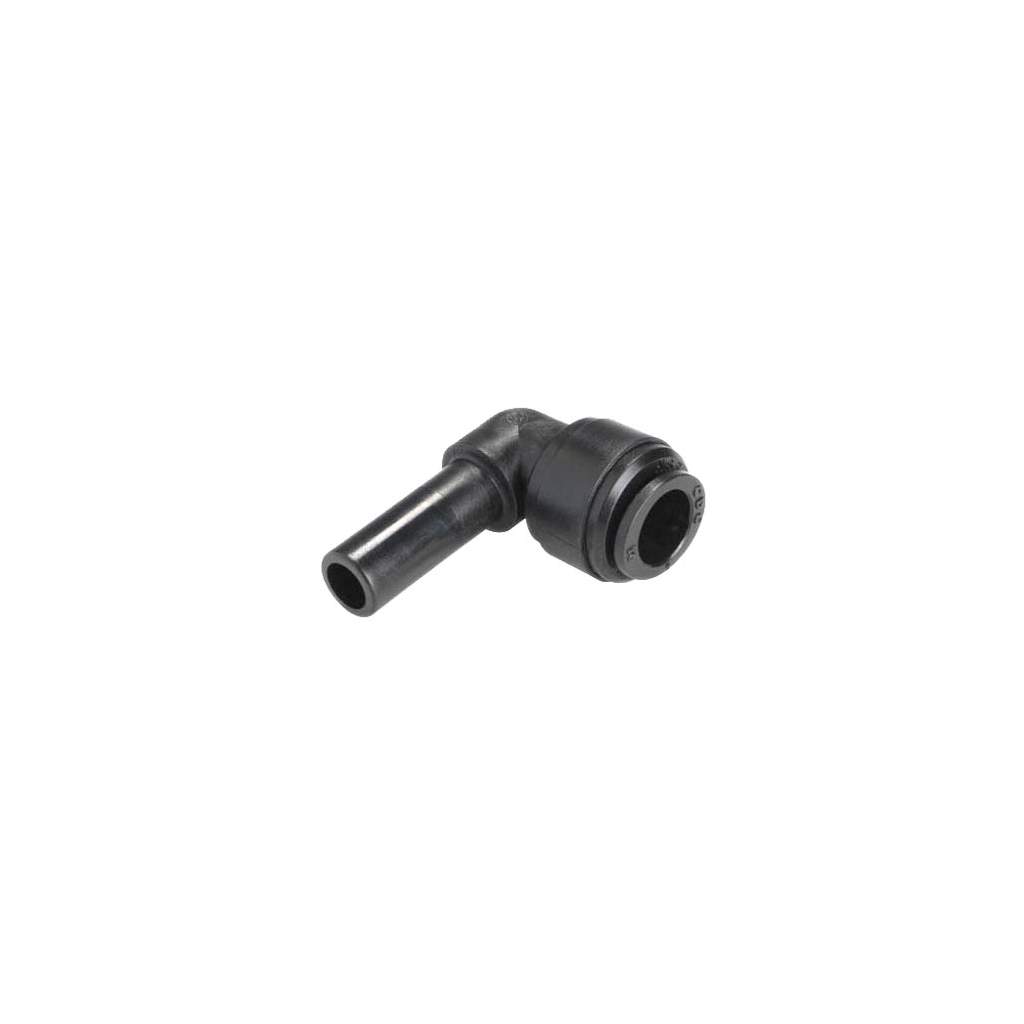

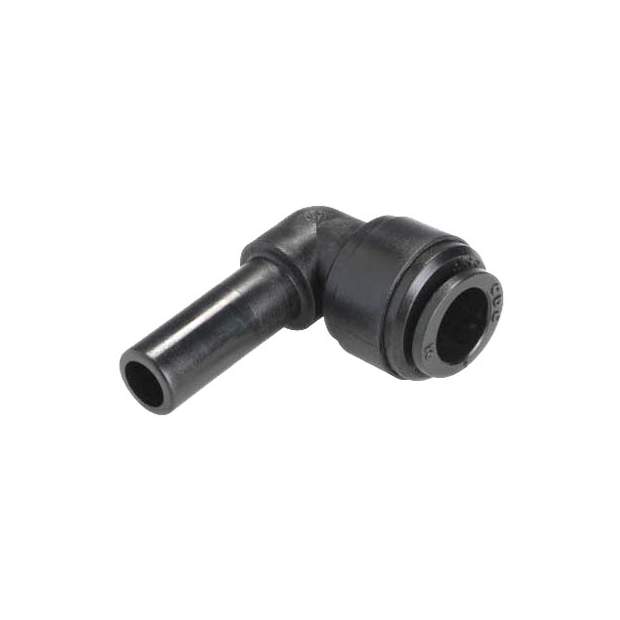

HLJ Einsteck-Winkel-Verbinder metrischer Stutezn und Steckverbindung 4 bis 22mm

  • Mit Stutzen zum Einstecken in andere Steckverbinder
  • Sowie abgewinkeltem Steckanschluss von 4 bis 22mm
  • Spezielle Ausführungen zur Vergrößerung oder Verkleinerung
  • Für Wasser, Flüssigkeiten, Getränke und Druckluft
  • Material POM und Dichtung aus EPDM
  • Temperaturbereich 1°C bis 98°C
  • Druckfestigkeit 20 bar (bis 8mm), 16 bar (bis 10mm), 14bar (12 und 22mm)
  • DVGW W270, KTW, WRAS, NSF und ACS
1,14 €

Inkl. gesetzlicher Ust. zzgl. Versand



  • Varianten

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

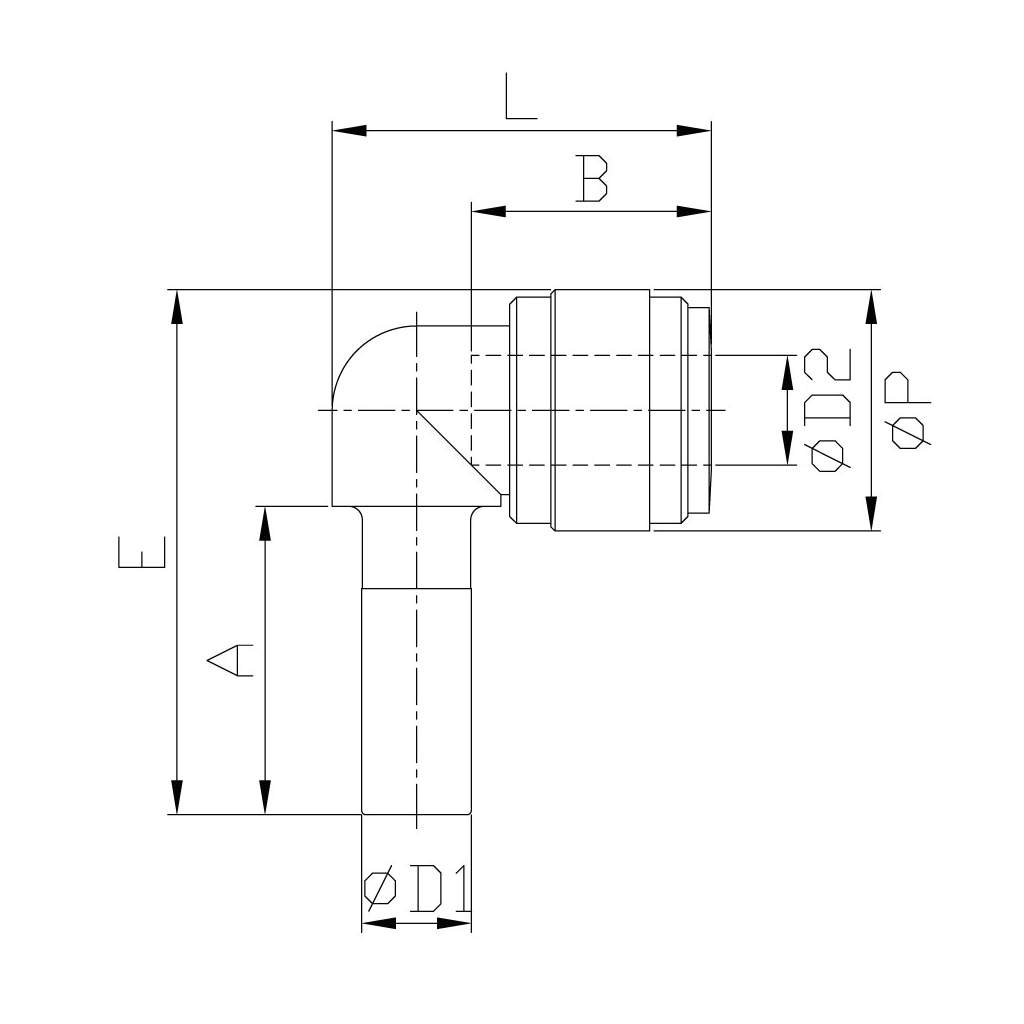

Varianten: ØD1 ØD2 ØP A B E L Gewicht
HLJ0404B 4mm 4mm 13,2mm 18,0mm 14,7mm 30,1mm 21,9mm 2,5g
HLJ0606B 6mm 6mm 15,5mm 21,0mm 16,1mm 34,8mm 25,1mm 3,7g
HLJ0808B 8mm 8mm 17,6mm 22,5mm 17,5mm 38,3mm 27,7mm 5,3g
HLJ1010B 10mm 10mm 20,0mm 24,8mm 20,1mm 43,2mm 31,3mm 7,4g
HLJ1212B 12mm 12mm 23,6mm 29,5mm 24,7mm 51,2mm 39,0mm 12,6g
HLJ1515B 15mm 15mm 28,0mm 35,0mm 29,4mm 61,3mm 48,5mm 21,7g
HLJ2222B 22mm 22mm 35,5mm 41,0mm 33,8mm 75,5mm 58,0mm 38,9g

Vergrößerung der Steckverbindung (kleinerer Stutzen, größere Steckverbindung):

Varianten: ØD1 ØD2 ØP A B E L Gewicht
HLJ0608B 6mm 8mm 17,6mm 21,0mm 17,5mm 36,8mm 26,0mm 4,7g

Reduzierung der Steckverbindung (größerer Stutzen, kleinere Steckverbindung):

Varianten: ØD1 ØD2 ØP A B E L Gewicht
HLJ1006B 10mm 6mm 20,0mm 24,8mm 16,1mm 43,2mm 30,6mm 7,8g
HLJ1008B 10mm 8mm 20,0mm 24,8mm 17,5mm 43,2mm 31,0mm 8,2g
Hersteller: FLUIDFIT
Kategorie: Fluidtechnik
Artikelnummer: SVM200300

Datenblatt
