Automatische Reinigung der Filterelemente ohne Unterbrechung des laufenden Betriebs

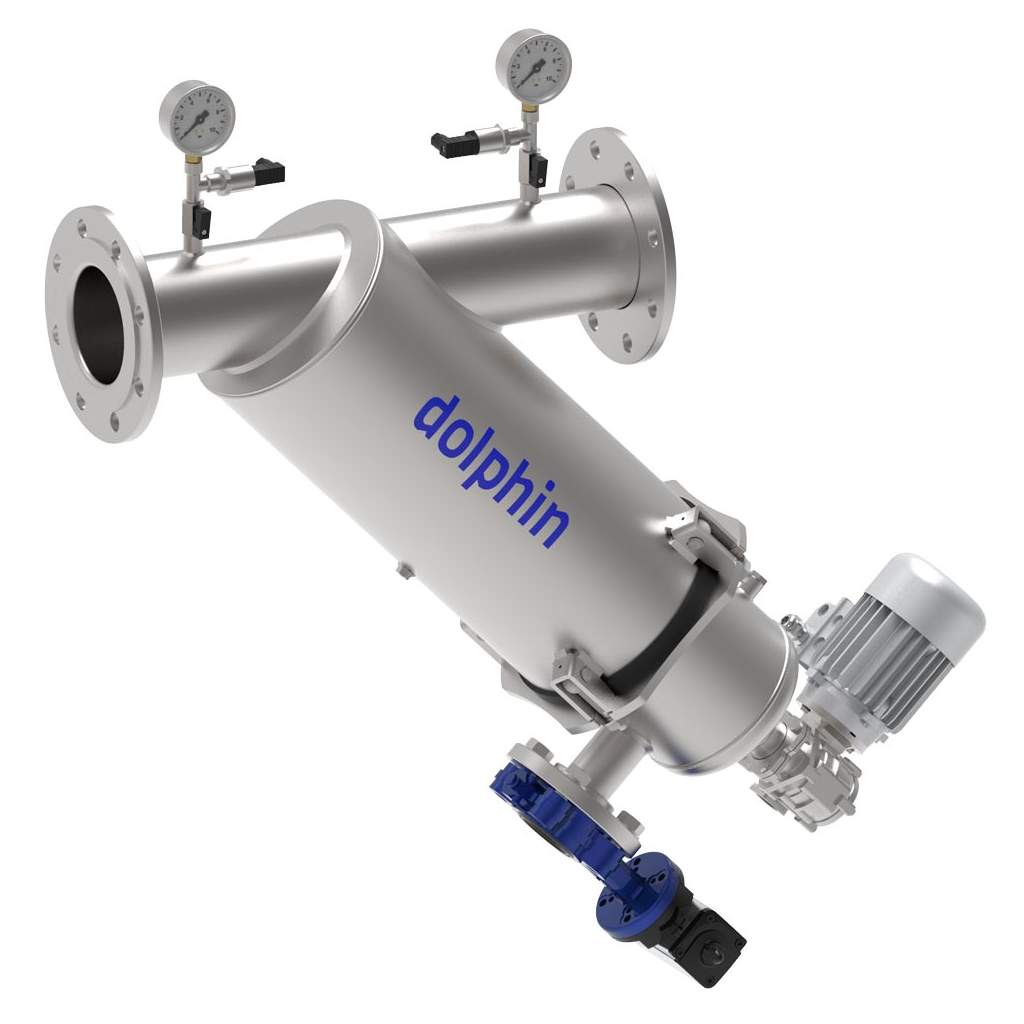

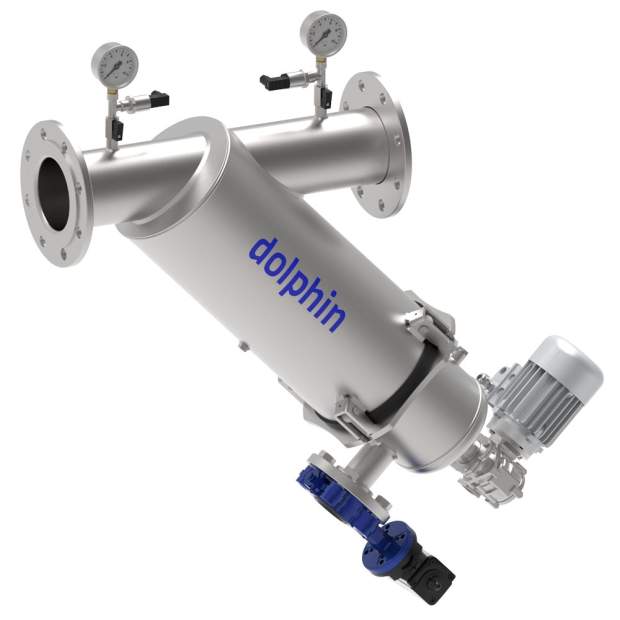

Die A-SWIPE Selbstreinigungsfilter sind automatische Filter mit einem motorisierten Bürstenreinigungssystem, das eine Reinigung der Filterkartusche in Sekundenschnelle ermöglicht. Diese robusten Filter sind dank ihrer Edelstahlkonstruktion und Nylonbürsten besonders wartungsarm. Der Reinigungsprozess unterbricht die Filtration des durchfließenden Wassers nicht.

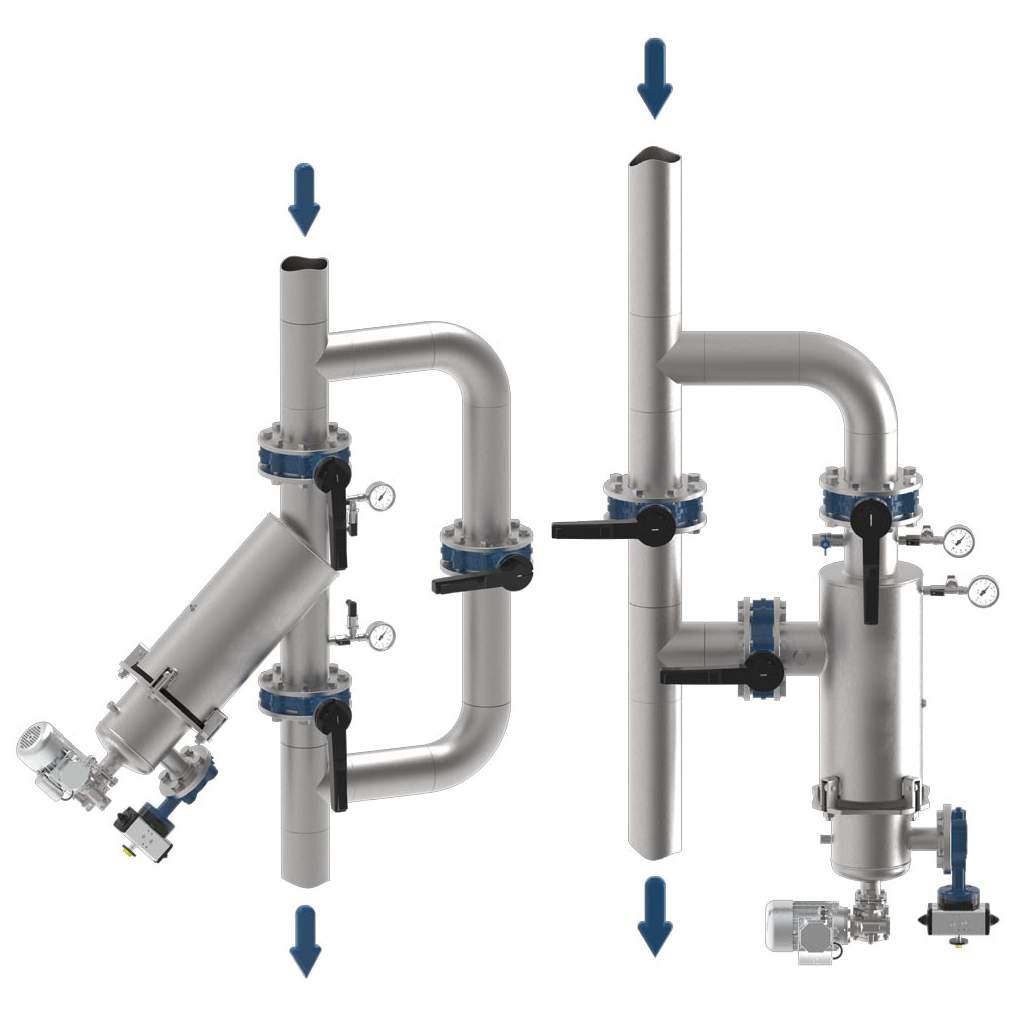

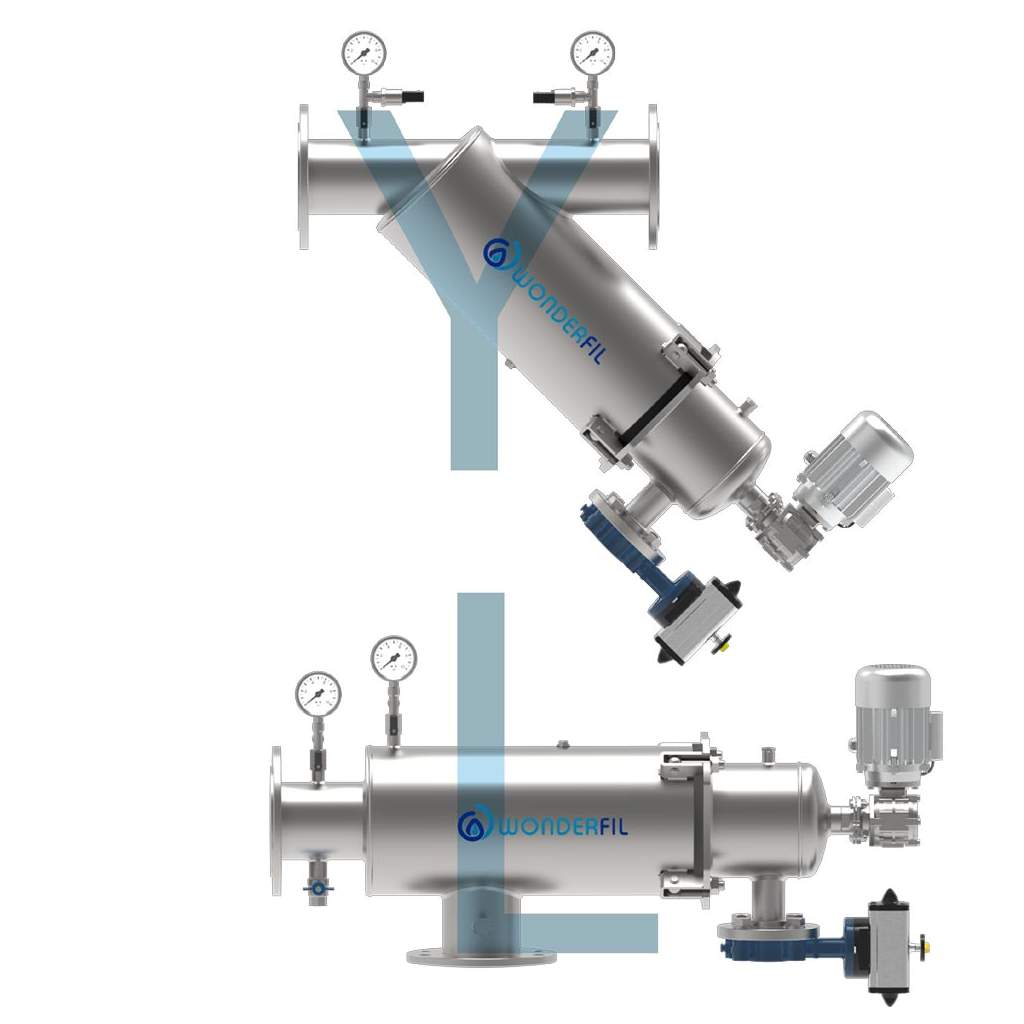

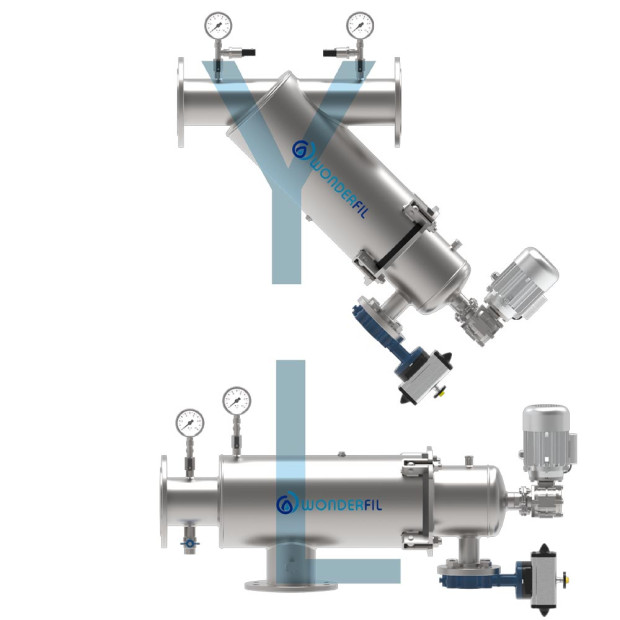

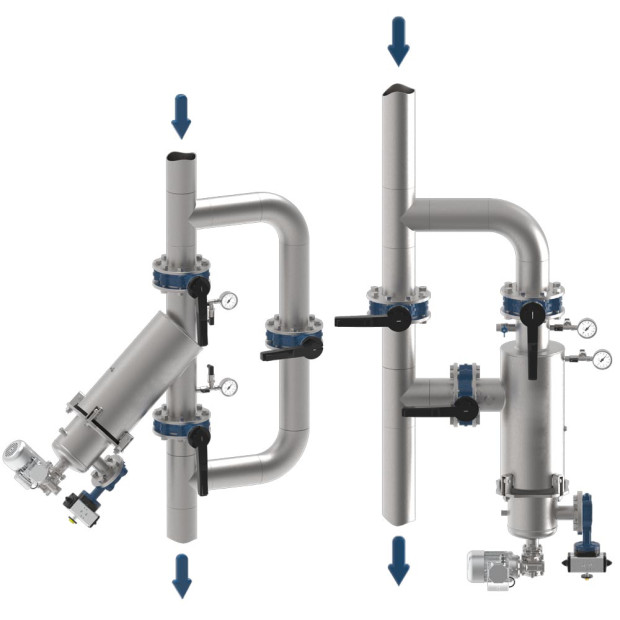

Sie eignen sich daher ideal zur Filtration des Wassers zum Schutz nach geordneter Anlagentechnik. Aus dem Wasser von Brunnen, Flüssen oder industriellen Prozessen werden effektiv alle Arten von Schwebstoffen einschließlich grober, nicht-kolloidaler Partikel entfernt. Es sind dazu verschiedene Filtereinsätze im Filtrationsbereich von 80 µm bis 3000 µm lieferbar. Außerdem ist das Filtergehäuse zur Anpassung an unterschiedliche Installationsbedingungen in drei verschiedenen Bauformen Y, L und O lieferbar.

Filtration

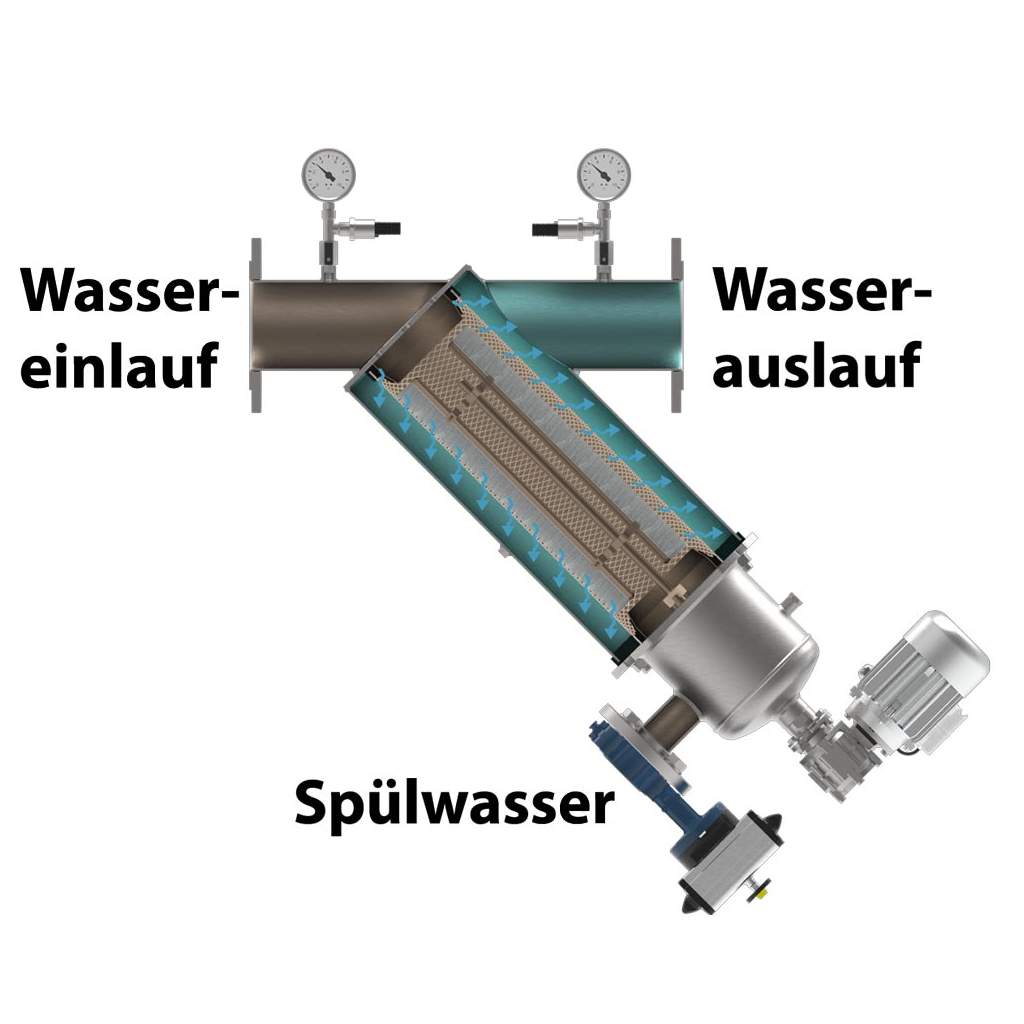

Die zu behandelnde Flüssigkeit tritt über den Einlassanschluss (IN) in den Filter ein. Schwebstoffe werden im Inneren der Filterpatrone zurückgehalten, und die gefilterte Flüssigkeit verlässt den Filter über den Auslassanschluss (OUT).

Selbstreinigungsfunktion des Filters

Durch die Ansammlung von Feststoffen im Filtergewebe entsteht ein Druckunterschied zwischen Ein- und Auslass, der von zwei Druckmessumformern und zwei analogen Manometern überwacht wird. Der Selbstreinigungsfilter startet die Reinigung automatisch, sobald der voreingestellte Druckunterschied erreicht ist oder in vordefinierten Intervallen. Beide Parameter lassen sich über die Steuerung regeln. Während des Reinigungszyklus rotieren die integrierten Bürsten und reinigen so die Oberfläche des Filtersiebs. Durch das während des Reinigungszyklus geöffnete Ablassventil werden die durch die Bürsten entfernten Partikel aus dem Filtergehäuse ausgespült. Die Filtration läuft während des Reinigungszyklus ununterbrochen weiter, solange der Eingangsdruck mindestens 1,5 bar beträgt.

Verschiedene Filtereinsätze

Die A-SWIPE-Selbstreinigungsfilter sind mit verschiedenen Filtereinsätzen lieferbar. Diese Filtereinsätze müssen in Abhängigkeit von der jeweiligen Anwendung einzeln bestellt werden.

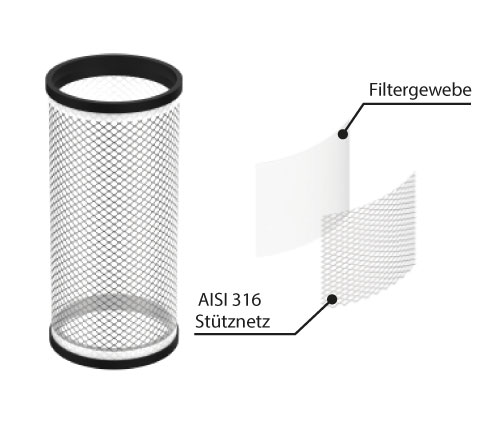

• PES-Filtereinsatz: Diese Filterpatrone besteht aus einem Zylinder aus Edelstahlgewebe AISI 316, der eine Lage Polyester-Filtergewebe (PES) trägt. Diese Konstruktion bietet ein breites Spektrum an Filtrationsgraden und ist wartungsfreundlich. Verfügbare Filtrationsgrade: 700, 500, 400, 200, 120, 80, 53, 25 Mikron.

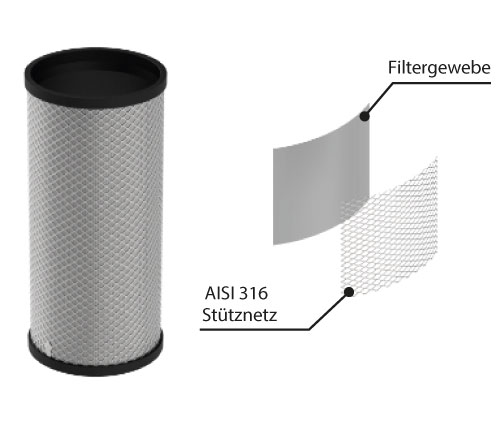

• 2LE-Filtereinsatz: Diese Filterpatrone besteht vollständig aus Edelstahl AISI 316 und setzt sich aus einem Filtergewebe zusammen, das mit einem äußeren Träger verschweißt ist. Dieses Filterelement bietet eine höhere Beständigkeit als Polyester und wird für anspruchsvollere Betriebsbedingungen empfohlen, beispielsweise bei Vorhandensein von abrasiven Schwebstoffen, aggressiven Chemikalien oder hohen Temperaturen. Verfügbare Filtrationsgrade: 400, 200, 110, 40 Mikron.

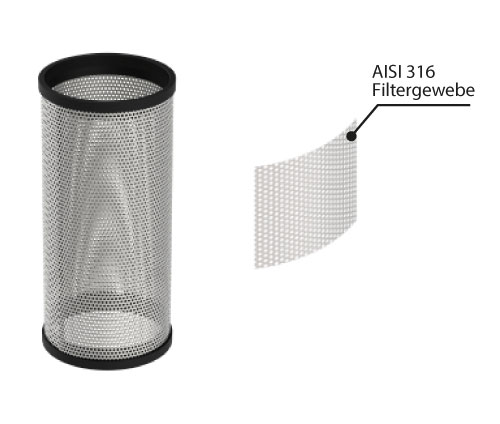

• 1LE-Filtereinsatz: Dieses vollständig aus perforiertem Edelstahl AISI 316 gefertigte einlagige Filterelement bietet außergewöhnliche Beständigkeit selbst unter anspruchsvollsten Betriebsbedingungen, darunter extrem niedrige oder hohe Temperaturen, abrasive Materialien und der Kontakt mit Chemikalien. Verfügbare Filtrationsgrade: 3000, 2000, 1000 Mikron.



Technisches Datenblatt

Die aufgeführten Varianten sind Standardausführungen. Die A-SWIPE-Selbstreinigungsfilter sind auf Anfrage in vielen weiteren Varianten, Baugrößen und Optionen lieferbar, wie beispielsweise Gehäuse aus Edelstahl AISI316 oder L- bzw. O-Bauformen. Eine ausführliche Beschreibung des A-SWIPE-Selbstreinigungsfilter sowie der technischen Parameter und lieferbaren Varianten ist im technischen Datenblatt als PDF-Datei verfügbar.

Technische Daten:

• Durchfluss: max. 550cbm/h
• Nenndruck:PN-PN16
• Temperatur: max. 80°C
• Salzgehalt: max. 10.000ppm
• pH-Bereich: 3-9

Stromversorgung und Steuerung:

• Betriebsspannung: 230V AC 50/60Hz einphasig
• Druckluft: 6bar
• Elektromotor: 230V AC 0,11kW
• Ventile: 24V AC elektropneumatisch

Materialien:

• Gehäuse: Edelstahl AISI304, AISI316
• Dichtungen: EPDM
• Ablassventile: AISI316 und EPDM
• Manometer: AISI304, AISI316
• Oberflächenveredelung: Mikro-Kugelstrahlung und Passivierung
• Designstandard: PED 2014/68/EU
