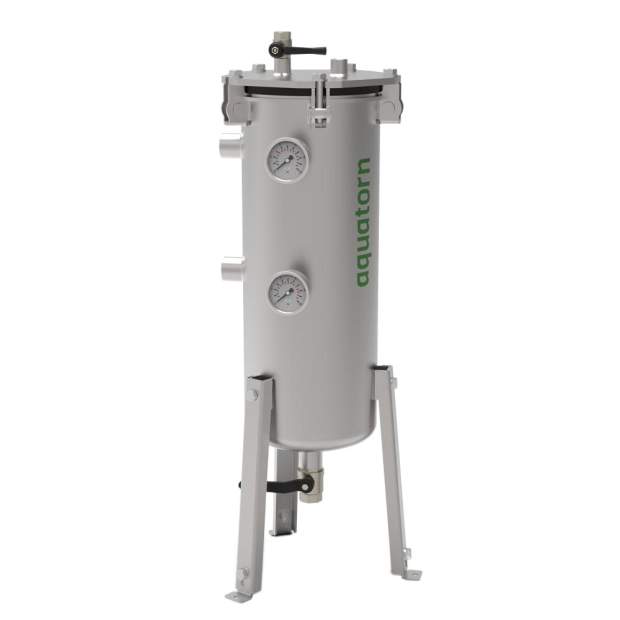

AQUATORN Edelstahl-Beutelfilter für geschlossene Wasserkreisläufe

Der AQUATORN ist ein robuster Edelstahl-Beutelfilter für gewerbliche Anwendungen und eignet sich zur zuverlässigen Abscheidung von Sand, Sedimenten und Schwebstoffen in geschlossenen Wasserkreisläufen. Die Feststoffe werden zuverlässig im Filterbeutel zurückgehalten, wodurch sich der Reinigungsaufwand im Gesamtsystem reduzieren lässt. Der Filter eignet sich insbesondere für Anlagen, in denen ein dauerhaft sicherer Betrieb, eine einfache Wartung und eine hohe mechanische Beständigkeit gefordert sind.

Das Filtergehäuse ist je nach Ausführung in AISI 304 oder AISI 316 erhältlich. Die Oberfläche ist mikrokugelgestrahlt und passiviert, was zu einer sauberen, widerstandsfähigen Ausführung beiträgt. Als Filtermedium kommen PES-Filterbeutel zum Einsatz. Diese sind in mehreren Feinheiten verfügbar und ermöglichen eine anwendungsgerechte Abstufung der Filtration.

Für geschlossene Kreisläufe der gewerblichen Wasseraufbereitung

Der Edelstahl-Beutelfilter ist für den Einsatz in geschlossenen Wassersystemen vorgesehen. Für Wartungsarbeiten ohne Unterbrechung des laufenden Systems empfiehlt sich der Einbau in einer Bypass-Leitung. Der AQUATORN ist für einen Nenndruck von PN 10 ausgelegt und kann bei Medientemperaturen bis 90 °C eingesetzt werden. Der zulässige pH-Bereich liegt zwischen 3 und 9, der zulässige Salzgehalt beträgt max. 10.000 ppm. Damit deckt der Filter ein breites Spektrum typischer technischer Wasseranwendungen in gewerblichen und industriellen Kreisläufen ab.

Hohe Durchflussleistung bei kompakter Bauweise

Je nach Ausführung stehen Modelle mit 1 Zoll BSPP oder 2 BSPP Anschluss zur Verfügung. Die maximale Durchflussleistung beträgt modellabhängig bis zu 24 m³/h. Diese Durchflussleistung ergibt sich als maximal möglicher Durchfluss aufgrund der Anschlüsse am Filtergehäuse. Zur Auslegung des tatsächlichen Durchflusses muss die Feinheit des eingesetzten Filterbeutels beachtet werden. Die verfügbare Filterfläche von 2.500cm² bietet eine gute Grundlage für eine wirksame Schmutzaufnahme. Der eingesetzte Filterbeutel der Baugröße 01 ist in den Feinheiten 1, 5, 10, 25, 50, 100 und 200µm erhältlich. Dadurch lässt sich der Filter sowohl für feinere als auch gröbere Abscheideaufgaben konfigurieren.

Wartungsfreundliche Konstruktion mit Bodenventil und Schnellverschlussdeckel

Der AQUATORN-Beutelfilter ist so konstruiert, dass die Wartungsarbeiten einfach und unkompliziert durchgeführt werden können. Zur Reinigung wird der Filter über das Bodenventil entleert, anschließend wird der Deckel über die Schnellverschlussschrauben geöffnet und der Filterbeutel entnommen. Der Filterbeutel sollte gereinigt oder ersetzt werden, sobald die Schmutzbeladung zu einem Druckverlust von mehr als 0,7 bar führt, der über die beiden Manometer im Filtergehäuse abgelesen werden kann.

Chemische Reinigungszusätze

Über das Ventil im Filterdeckel können dem zu behandelnden Wasser chemische Reinigungszusätze zugesetzt werden. Das erweitert die Einsatzmöglichkeiten des Filters in Systemen, in denen neben der rein mechanischen Abscheidung auch eine unterstützende chemische Behandlung vorgesehen ist.

Verfügbare Varianten

Optionales Zubehör für erweiterte Funktionalität

Der Beutelfilter kann je nach Anwendung mit sinnvollem Zubehör ausgestattet werden:

• Automatisches Entlüftungsventil: Ein automatisches Entlüftungsventil entfernt eingeschlossene Luft aus dem System. Das kann Korrosion, Pumpenkavitation und störende Geräusche durch unvollständige Flüssigkeitszirkulation reduzieren.


• Neodym-Magnetstab: Optional sind Edelstahl-beschichtete Neodym-Magnetstäbe erhältlich. Diese dienen zur Abscheidung von Eisenpartikeln und sind besonders interessant für korrosionsanfällige Systeme.


• Differenzdruck-Kit: Zusätzlich ist ein Differenzdruck-Kit verfügbar, das die Druckdifferenz zwischen Einlass und Auslass überwacht und bei Erreichen eines voreingestellten Differenzdruck-Werts einen elektrischen Kontakt aktiviert.

Technische Daten:

• Nenndruck: PN 10
• Medientemperatur: max. 90°C
• pH-Bereich: 3 bis 9
• Salzgehalt: max.10.000 ppm
• Gehäuse: Edelstahl AISI 304, AISI 316
• Oberfläche: Mikro-Kugelstrahlung und Passivierung
• Ventile: Messing vernickelt, AISI 316
• Manometer: AISI 304, AISI 316
• Dichtungen: EPDM
• Filterbeutel: PES
• Konstruktionsform: C

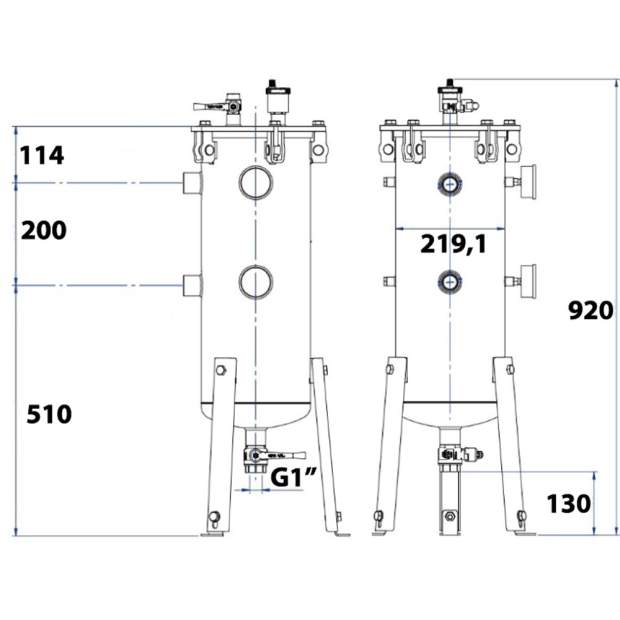

• Abmessungen: 920 x 220cm
• Designstandard: PED 2014/38/EU
• Ursprung: hergestellt in Schweden
