Manuelle Reinigung des Filtersiebs mit Handkurbel ohne Unterbrechung der Filtration

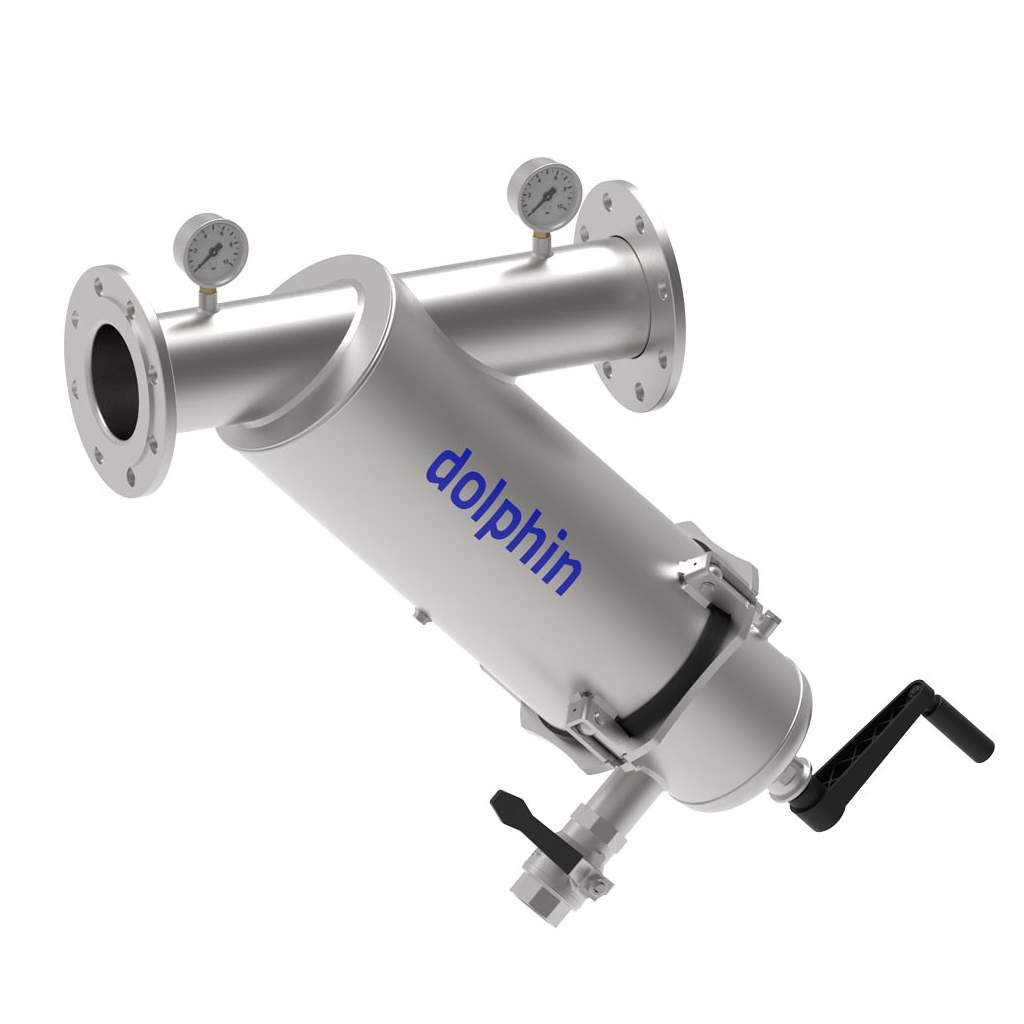

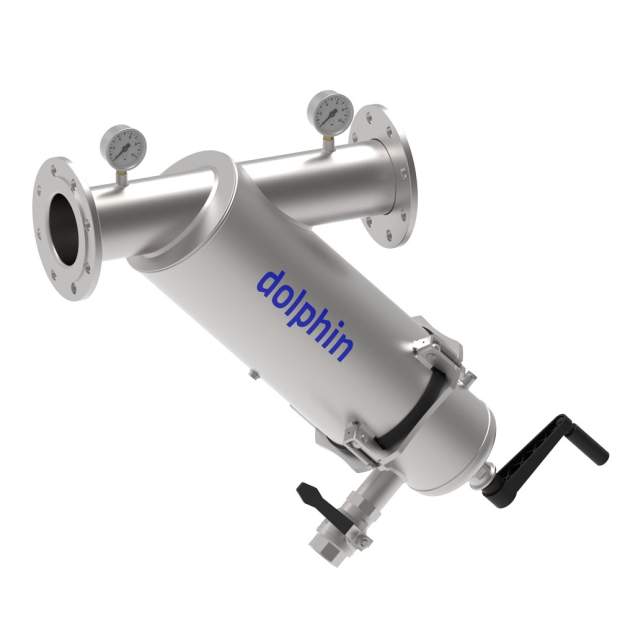

Der M-SWIPE Sedimentfilter ist ein Siebfilter mit manuellem Bürstenreinigungssystem. Das Filtersieb lässt sich über eine Handkurbel in Sekundenschnelle reinigen, ohne das Filtergehäuse zu öffnen. Die Filtration läuft dabei ohne Unterbrechung weiter.

Der M-SWIPE Sedimentfilter wird zur Entfernung von Sand, Sedimenten und groben Schwebstoffen aus Brunnenwasser, Flusswasser und Wasser aus industriellen Prozessen eingesetzt. So schützt er zuverlässig nachgeordnete Anlagentechnik. Je nach Anwendung stehen Filtereinsätze in den Materialvarianten PES, 1LE und 2LE mit Filtrationsgraden von 80 µm bis 3000 µm zur Verfügung.

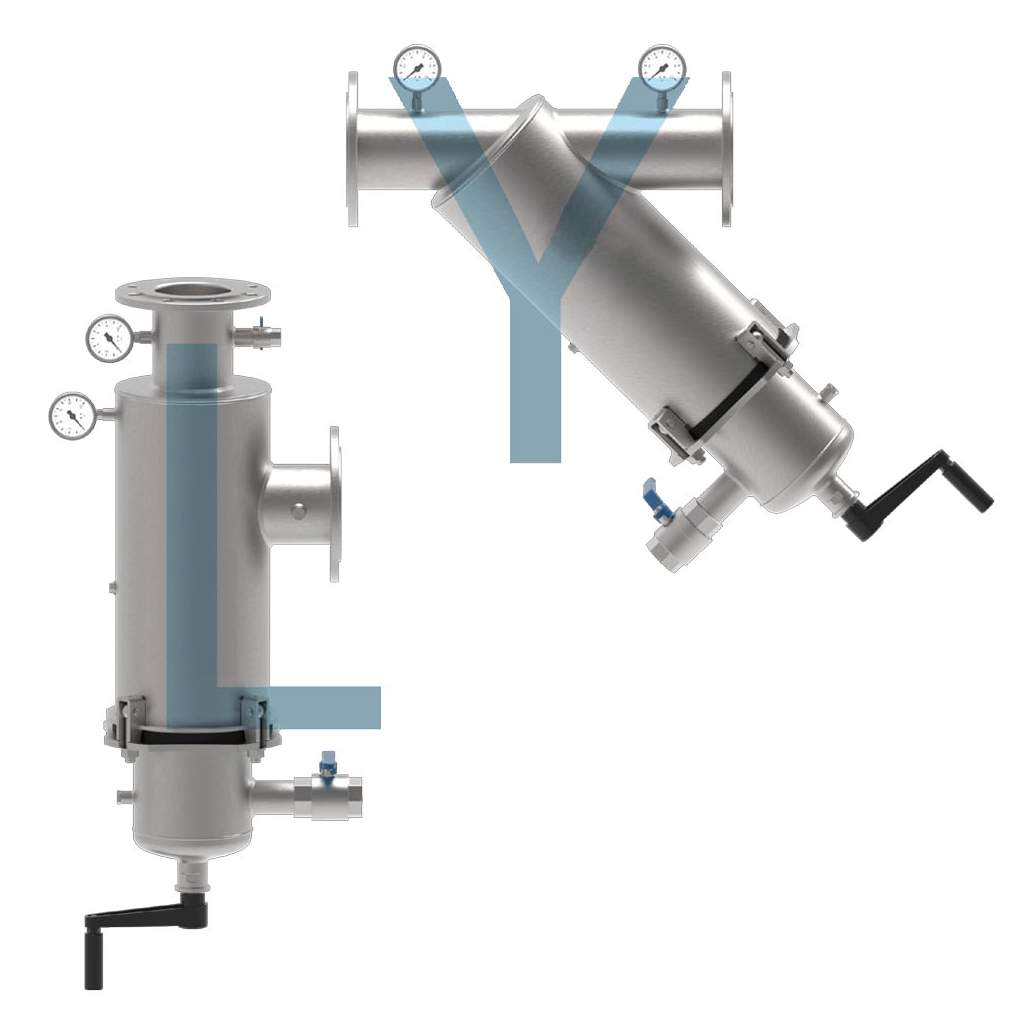

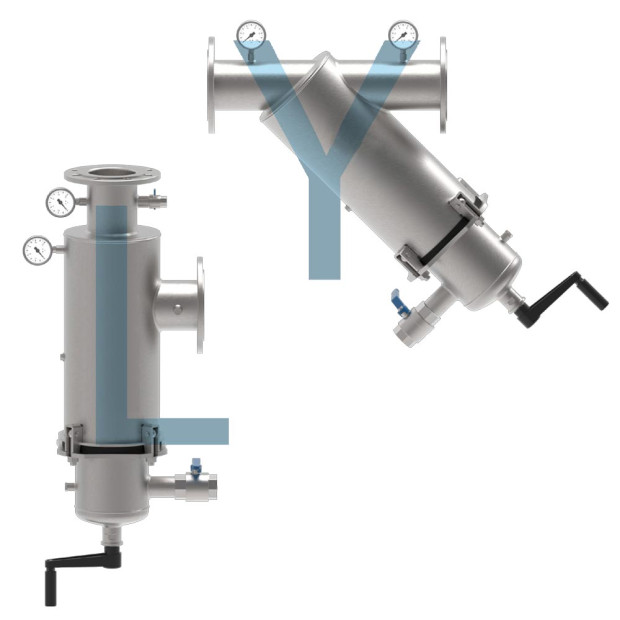

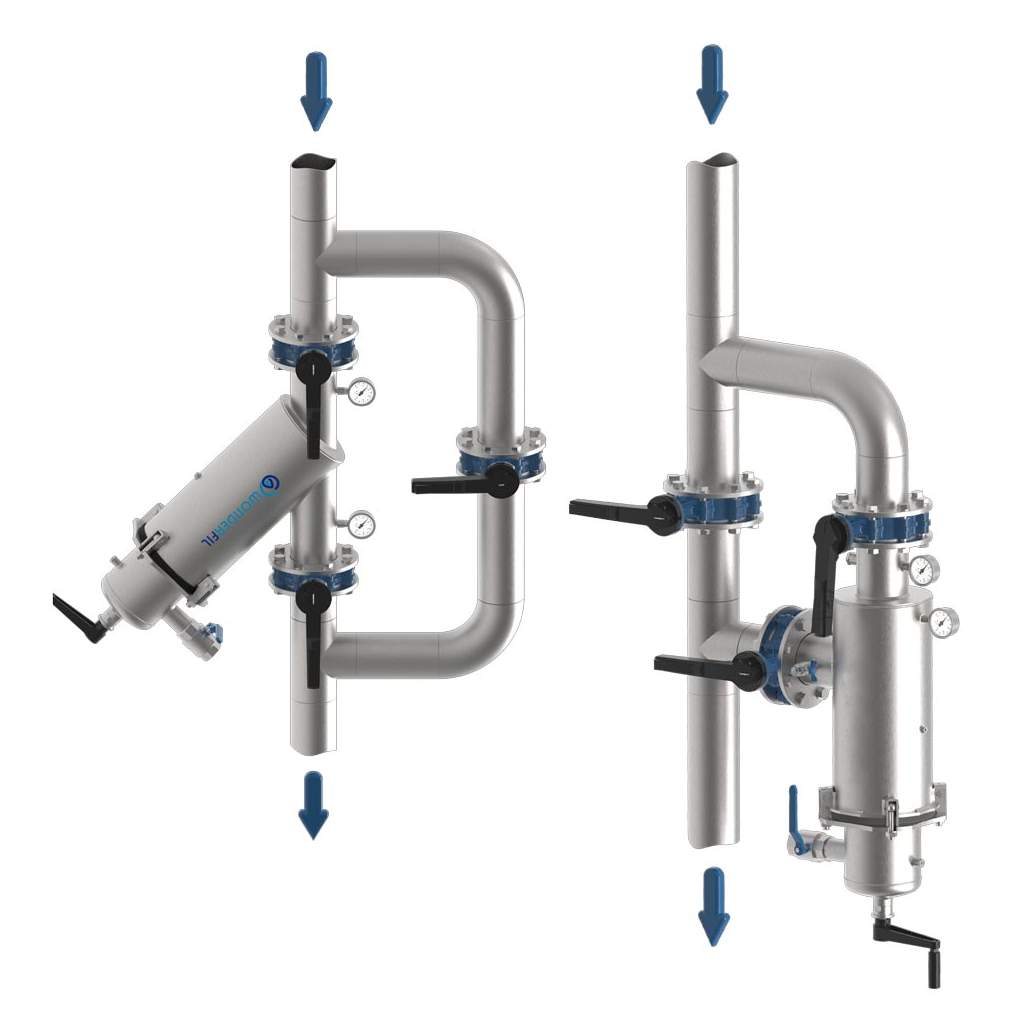

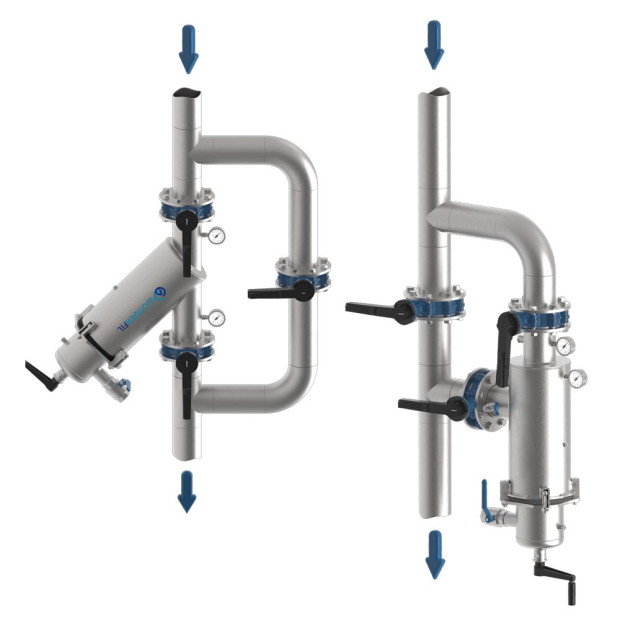

Durch das robuste Edelstahlgehäuse und die langlebigen Nylonbürsten ist der M-SWIPE für anspruchsvolle Industrie-Anwendungen ausgelegt. Das Filtergehäuse ist je nach Einbausituation in Y-Bauform oder L-Bauform erhältlich.

Manuelle Reinigung des Filtersiebs mit Handkurbel

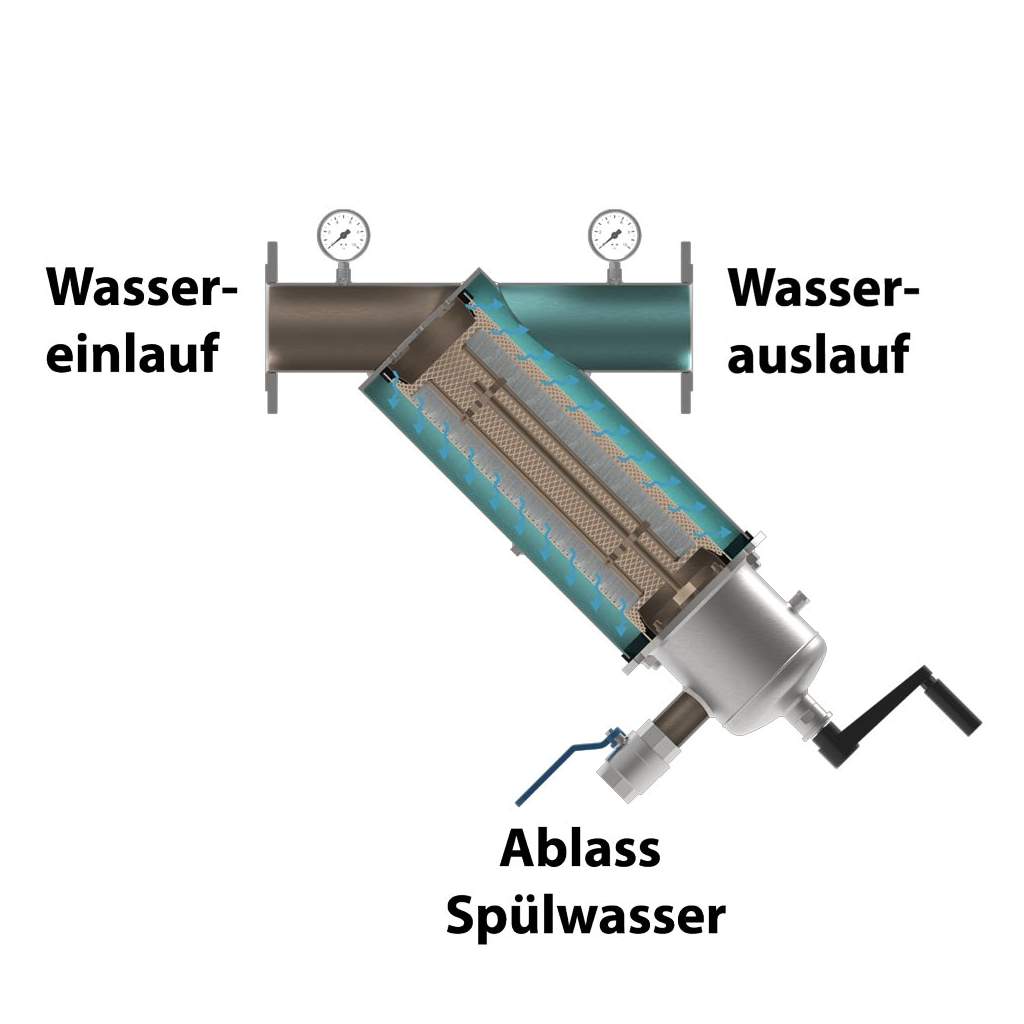

Das ungefilterte Wasser gelangt über den Einlass in den Filter. Die im Wasser enthaltenen Feststoffe werden vom Filtersieb im Inneren des Filtergehäuses zurückgehalten. Das gefilterte Wasser strömt anschließend über den Auslass aus dem Filtergehäuse.

Mit zunehmender Beladung des Filtersiebs steigt der Druckunterschied zwischen Ein- und Auslass. Dieser kann über die beiden am Filter installierten Manometer überwacht werden. Sobald der Differenzdruck etwa 0,8 bis 1 bar erreicht, sollte das Filterelement gereinigt werden.

Zur Reinigung wird das Ablassventil geöffnet und die Kurbel 5- bis 6-mal im Uhrzeigersinn gedreht. Die durch die Bürstenbewegung vom Filtersieb gelösten Partikel werden dabei über den Ablass aus dem Filtergehäuse ausgespült. Nach der Reinigung wird das Ablassventil wieder geschlossen.

Für eine intensivere Reinigung kann das Auslassventil des Filters während des Ablassens und während der Drehbewegung ganz oder teilweise geschlossen werden.

Verschiedene Filtereinsätze

Die M-SWIPE-Selbstreinigungsfilter sind mit verschiedenen Filtereinsätzen lieferbar. Diese Filtereinsätze müssen in Abhängigkeit von der jeweiligen Anwendung einzeln bestellt werden.

• PES-Filtereinsatz: Diese Filterpatrone besteht aus einem Zylinder aus Edelstahlgewebe AISI 316, der eine Lage Polyester-Filtergewebe (PES) trägt. Diese Konstruktion bietet ein breites Spektrum an Filtrationsgraden und ist wartungsfreundlich. Verfügbare Filtrationsgrade: 700, 500, 400, 200, 120, 80, 53, 25 Mikron.



• 2LE-Filtereinsatz: Diese Filterpatrone besteht vollständig aus Edelstahl AISI 316 und setzt sich aus einem Filtergewebe zusammen, das mit einem äußeren Träger verschweißt ist. Dieses Filterelement bietet eine höhere Beständigkeit als Polyester und wird für anspruchsvollere Betriebsbedingungen empfohlen, beispielsweise bei Vorhandensein von abrasiven Schwebstoffen, aggressiven Chemikalien oder hohen Temperaturen. Verfügbare Filtrationsgrade: 400, 200, 110, 40 Mikron.



• 1LE-Filtereinsatz: Dieses vollständig aus perforiertem Edelstahl AISI 316 gefertigte einlagige Filterelement bietet außergewöhnliche Beständigkeit selbst unter anspruchsvollsten Betriebsbedingungen, darunter extrem niedrige oder hohe Temperaturen, abrasive Materialien und der Kontakt mit Chemikalien. Verfügbare Filtrationsgrade: 3000, 2000, 1000 Mikron.



Technisches Datenblatt

Die aufgeführten Varianten sind Standardausführungen. Der M-SWIPE-Selbstreinigungsfilter ist auf Anfrage in weiteren Varianten, Baugrößen und Optionen lieferbar. Das Gehäuse des Filters kann optional in Edelstahl AISI316 sowie in L-Bauform ausgeführt werden. Eine ausführliche Beschreibung des M-SWIPE-Selbstreinigungsfilters sowie der technischen Parameter und lieferbaren Varianten ist im technischen Datenblatt als PDF-Datei verfügbar.

Technische Daten:

• Durchfluss: max. 550cbm/h
• Nenndruck:PN-PN16
• Temperatur: max. 80°C
• Salzgehalt: max. 10.000ppm
• pH-Bereich: 3-9

Materialien:

• Gehäuse: Edelstahl AISI304, AISI316
• Dichtungen: EPDM
• Ablassventile: vernickeltes Messing
• Manometer: AISI304, AISI316
• Oberflächenveredelung: Mikro-Kugelstrahlung und Passivierung
• Designstandard: PED 2014/68/EU
