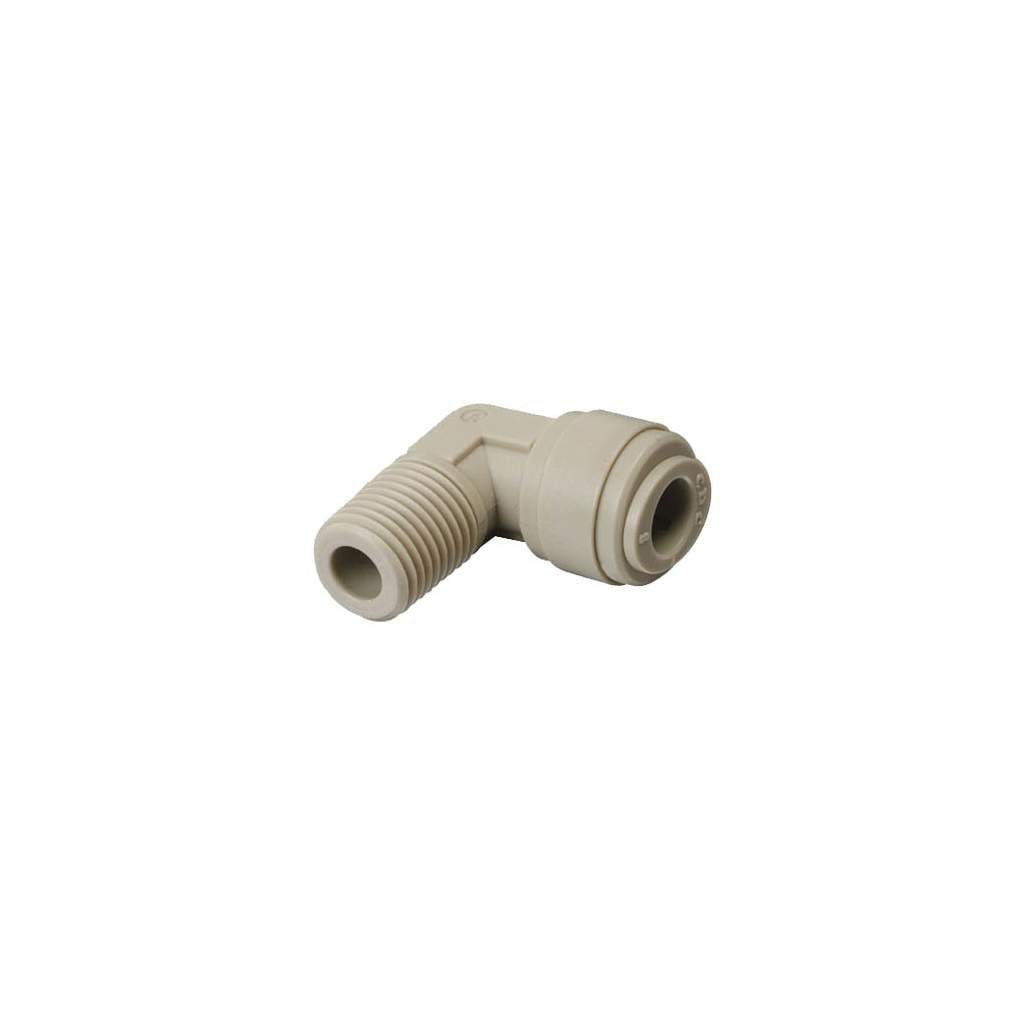

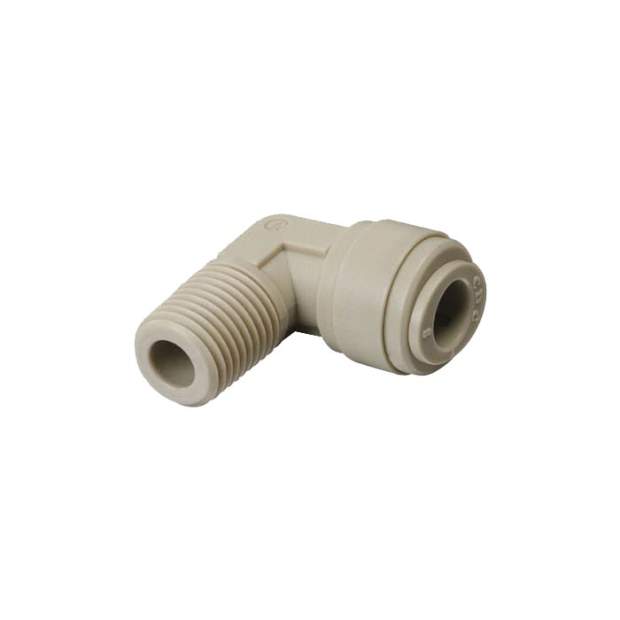

HPL-N Winkel-Einschraub-Verbinder NPTF-Kegelgewinde zöllige Steckverbindung

  • Einschraubwinkel mit zölligen Außengewinde
  • NPTF-Kegelgewinde 1/8, 1/4, 3/8 und 1/2 Zoll
  • Steckverbindung für zöllige Schläuche oder Stutzen
  • Für Trinkwasser, Flüssigkeiten, Getränke und Druckluft
  • Material POM, Dichtung aus EPDM, Halteelement aus Edelstahl STS301
  • Temperaturbereich 1°C bis 98°C
  • Druckfestigkeit 20 bar (bis 5/16 Zoll), 16 bar (bis 3/8 Zoll), 14bar (1/2 Zoll)
  • NSF- und ACS-Zertifizierung, Lebensmittelzulassung, W270 KTW
1,15 €

Inkl. gesetzlicher Ust. zzgl. Versand



  • Steckverbindung:
  • Außengewinde:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

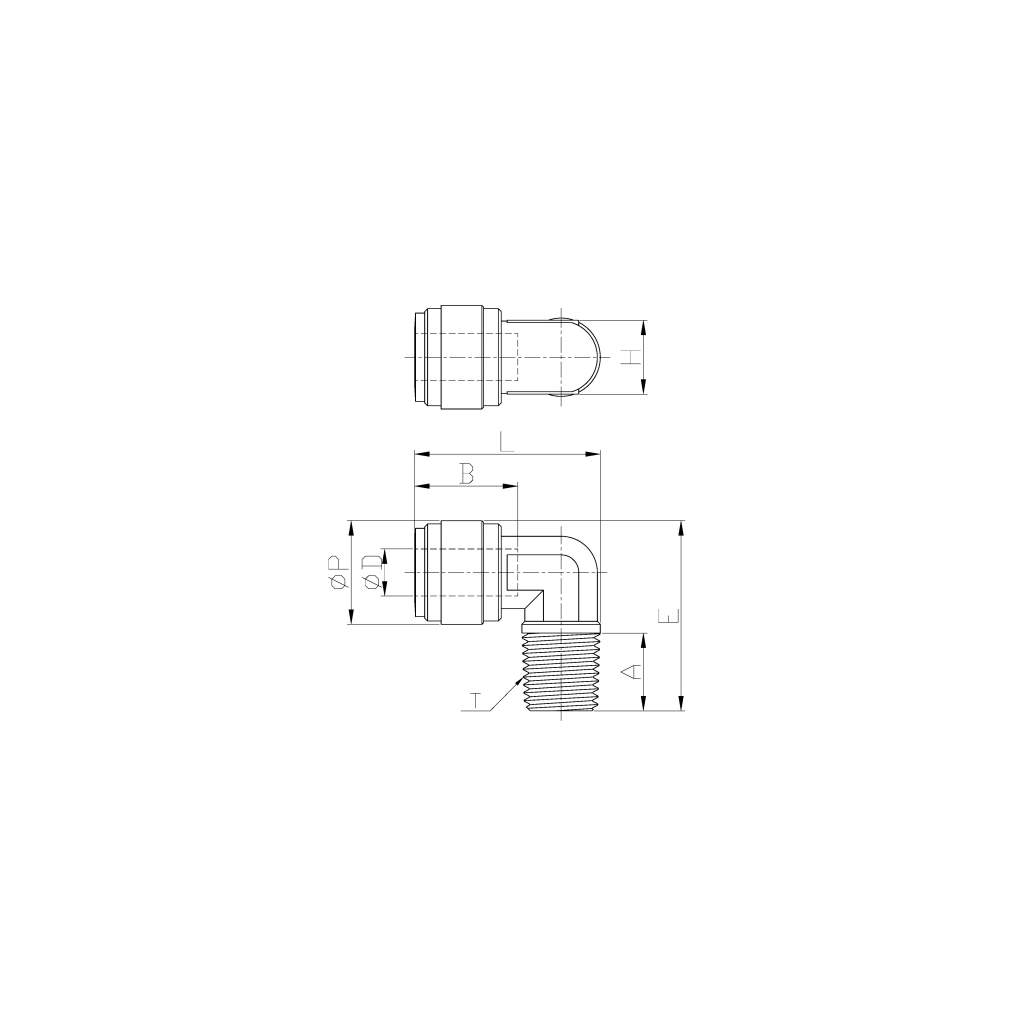

Varianten: ØD T (NPTF) ØP A B E H L Gewicht
HPL5/32-N01G 5/32 Zoll N1/8 Zoll 15,5mm 9,1mm 14,7mm 26,4mm 11,0mm (7/16) 25,4mm 4,9g
HPL3/16-N01G 3/16 Zoll N1/8 Zoll 15,5mm 9,1mm 15,0mm 26,4mm 11,0mm (7/16) 25,6mm 4,7g
HPL1/4-N01G 1/4 Zoll N1/8 Zoll 15,5mm 9,1mm 16,9mm 26,4mm 11,0mm (7/16) 25,6mm 4,2g
HPL1/4-N02G 1/4 Zoll N1/4 Zoll 15,5mm 13,2mm 16,9mm 31,9mm 11,0mm (7/16) 27,0mm 5,7g
HPL1/4-N03G 1/4 Zoll N3/8 Zoll 15,5mm 13,8mm 16,9mm 32,7mm 11,0mm (7/16) 28,9mm 7,1g
HPL5/16-N02G 5/16 Zoll N1/4 Zoll 20,0mm 13,2mm 17,5mm 35,2mm 14,3mm (9/16) 31,4mm 9,0g
HPL5/16-N03G 5/16 Zoll N3/8 Zoll 20,0mm 13,8mm 17,5mm 35,8mm 14,3mm (9/16) 33,5mm 10,3g
HPL3/8-N02G 3/8 Zoll N1/4 Zoll 20,0mm 13,2mm 20,2mm 35,2mm 14,3mm (9/16) 31,8mm 8,6g
HPL3/8-N03G 3/8 Zoll N3/8 Zoll 20,0mm 13,8mm 20,2mm 35,8mm 14,3mm (9/16) 33,9mm 9,9g
HPL1/2-N03G 1/2 Zoll N3/8 Zoll 23,6mm 13,8mm 25,1mm 39,3mm 17,4mm (11/16) 39,7mm 13,3g
HPL1/2-N04G 1/2 Zoll N1/2 Zoll 23,6mm 17,8mm 25,1mm 43,3mm 17,4mm (11/16) 41,5mm 16,2g
Hersteller: FLUIDFIT
Kategorie: Fluidtechnik
Artikelnummer: SVZ100300
